金属型材连接用角撑板结构设计

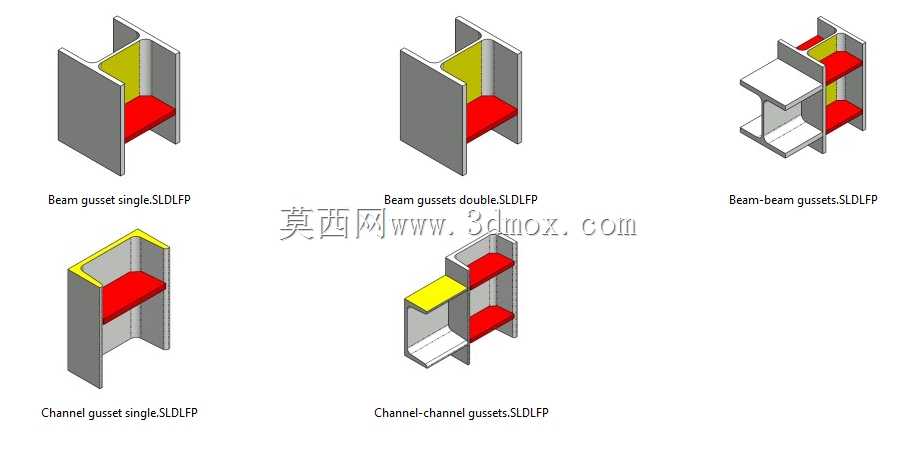

在钢结构机架、设备型材框架的搭建场景中，型材拼接位置的应力集中问题一直是结构设计环节需要重点攻克的难点，角撑板作为型材节点处的核心加强构件，直接决定了框架整体的抗扭、抗剪承载能力。这类角撑板的设计完全贴合常用槽钢、H型钢、工字梁的截面轮廓，不需要对原有型材做额外的裁切、打孔预处理，安装时直接贴合在两根垂直交汇型材的内角位置，通过焊接或者螺栓紧固的方式完成固定，就能快速将节点处的集中载荷分散到两根型材的腹板与翼缘上，避免型材交汇位置因长期受交变载荷出现焊缝开裂、型材变形的问题。从实际工程应用来看，这类角撑板覆盖了单型材端部加强、双梁并排连接、梁与柱垂直交汇、槽钢与槽钢对接等多种常见的型材拼接场景，不同构型的角撑板分别对应不同的型材截面匹配弧度，比如适配单根槽钢的角撑板，其侧边完全贴合槽钢的内侧翼缘斜面，支撑面与槽钢腹板保持垂直，安装后不会突出型材外轮廓，不会影响后续外封板、附件的安装空间。设计过程中优先考虑了安装边界的适配性，角撑板的厚度根据常用型材的壁厚做了匹配，支撑肋的高度控制在型材翼缘宽度的三分之一以内，既保证足够的支撑强度，也不会过多占用框架内部的走线、管路排布空间。在设备机架的实际装配环节，这类角撑板可以直接在型材下料完成后预装定位，不需要现场做尺寸修配，能大幅缩短框架的组装周期，尤其是在批量生产的自动化设备机架、输送线支架、仓储货架立柱节点中，统一规格的角撑板可以实现装配工序的标准化，减少现场焊接的打磨工作量。从受力角度分析，角撑板的直角过渡位置做了小圆弧处理，避免自身结构出现应力集中点，支撑面与型材的接触面积做了优化，不会因为局部压强过大导致型材表面出现压痕变形，不管是承受静态的设备自重载荷，还是设备运行过程中产生的振动冲击载荷，都能保证节点位置的结构稳定性，避免框架长期使用后出现连接松动、角度偏移的问题。
