公共户外开放式八角吸烟庇护棚结构设计

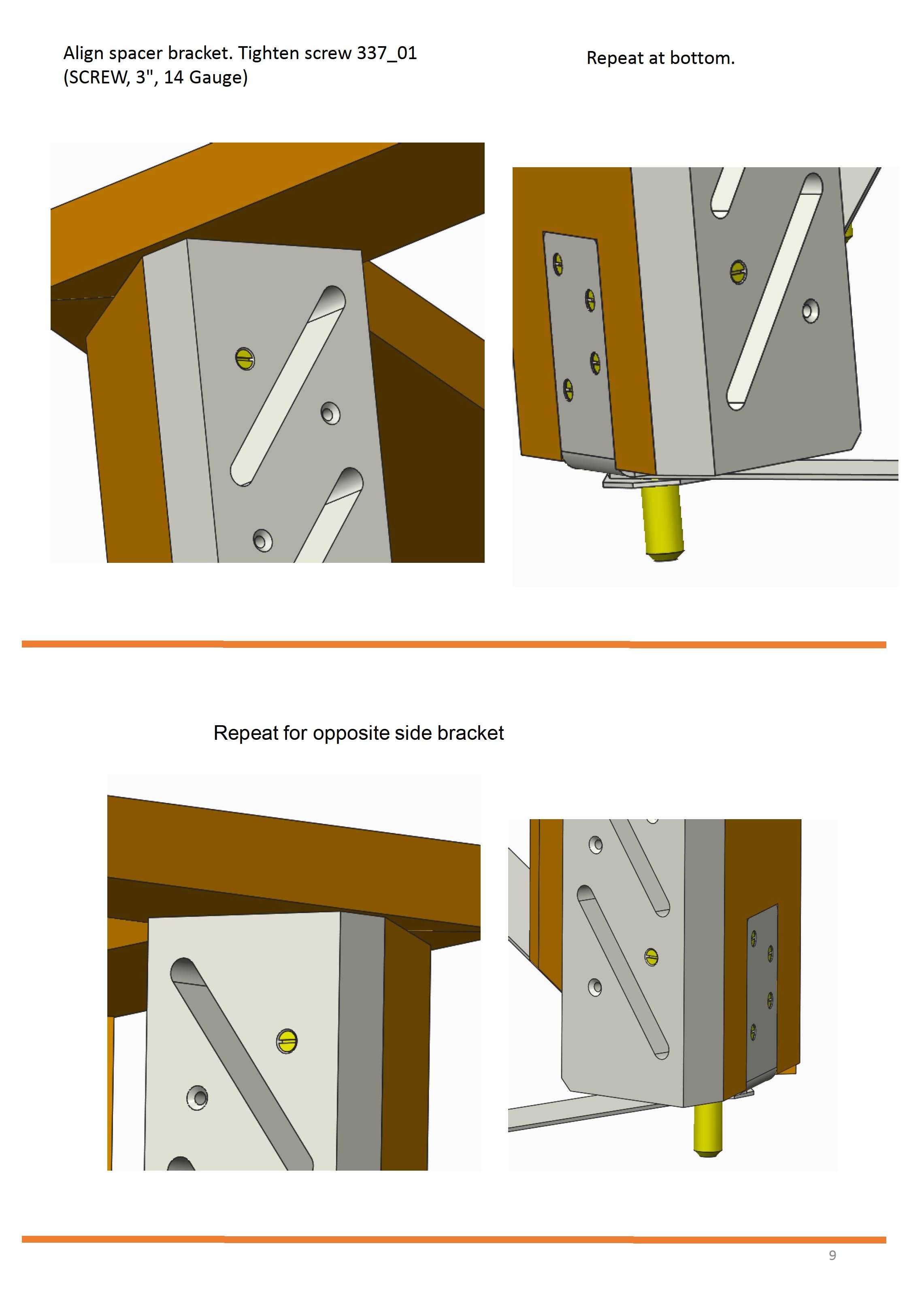

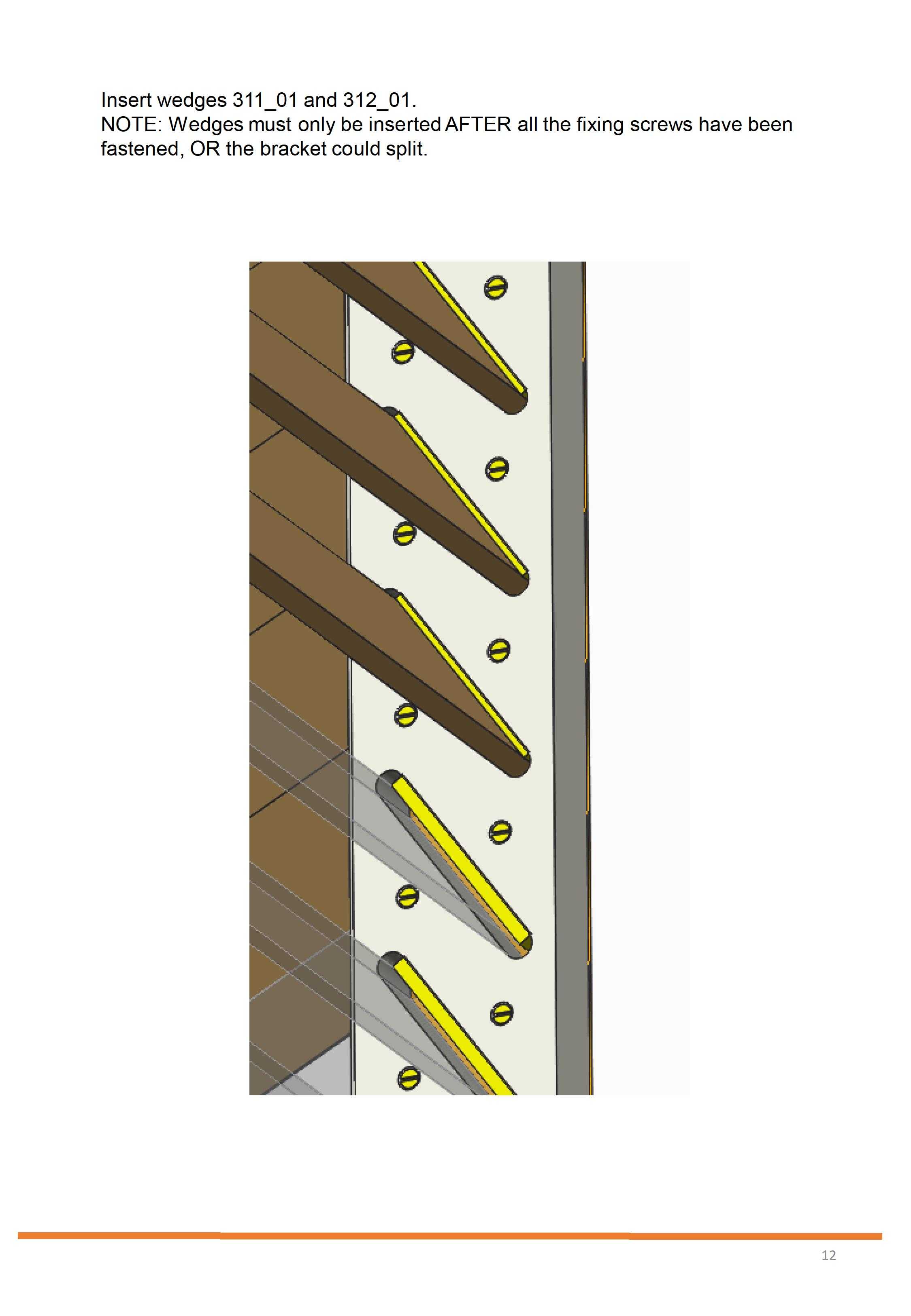

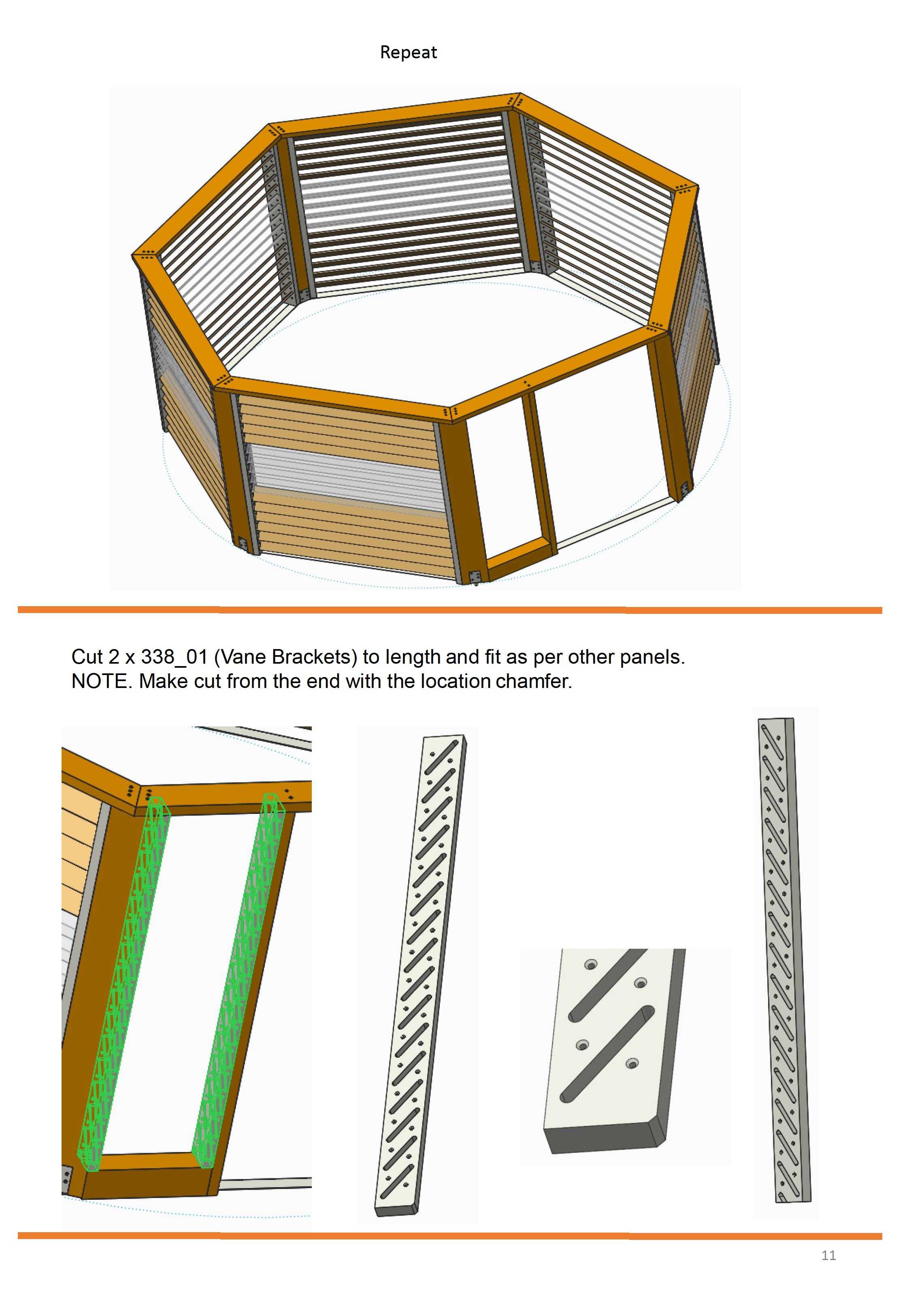

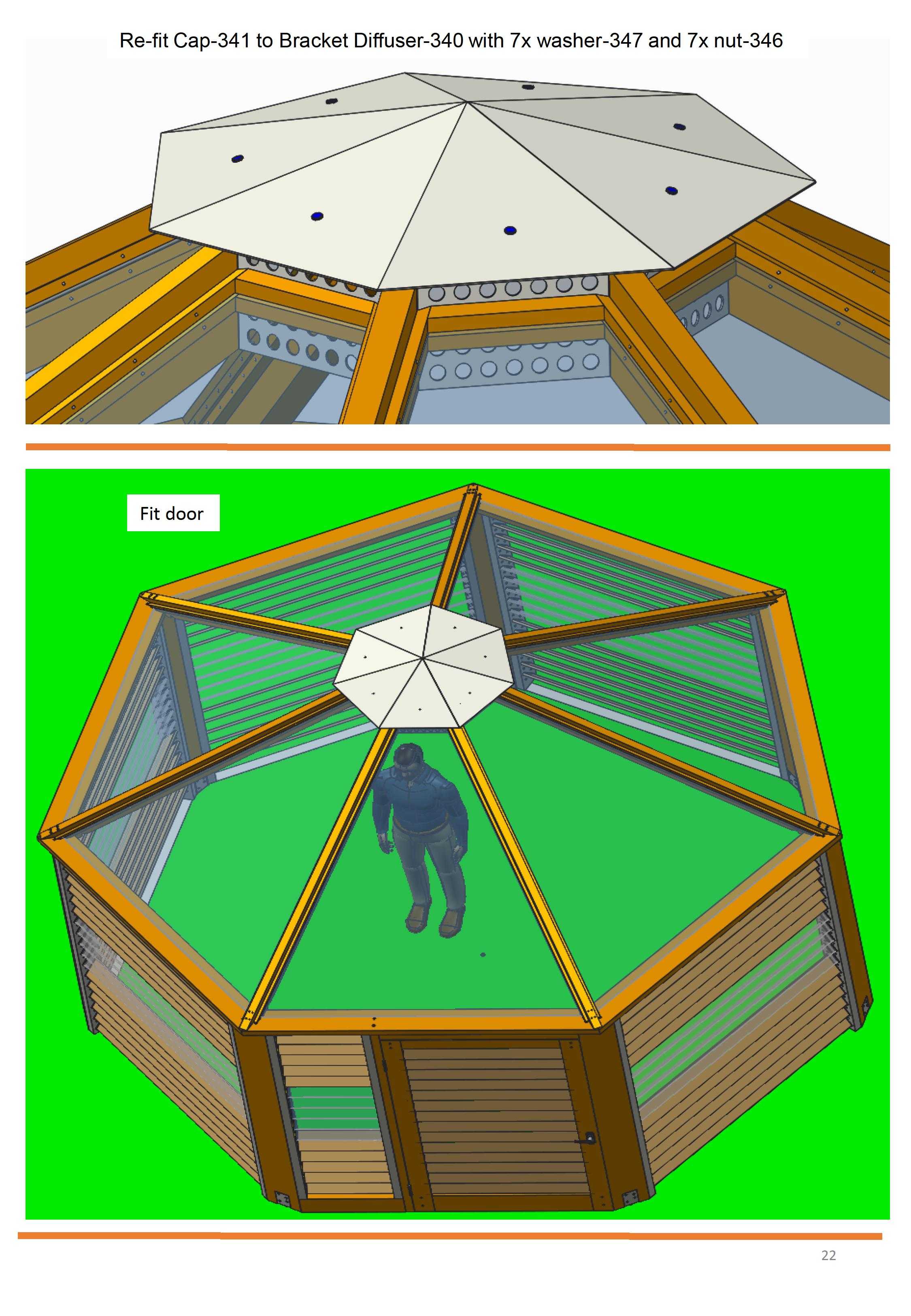

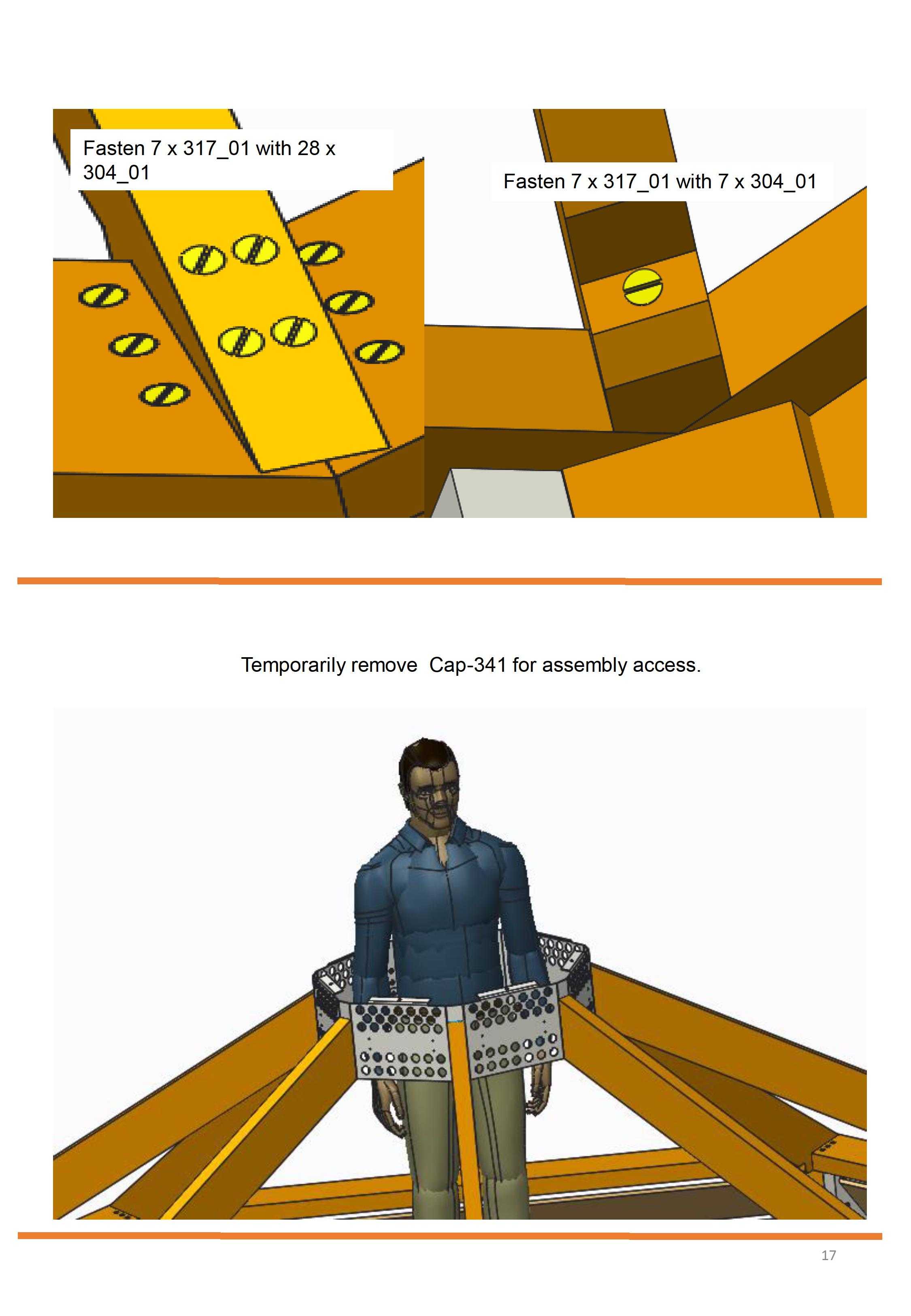

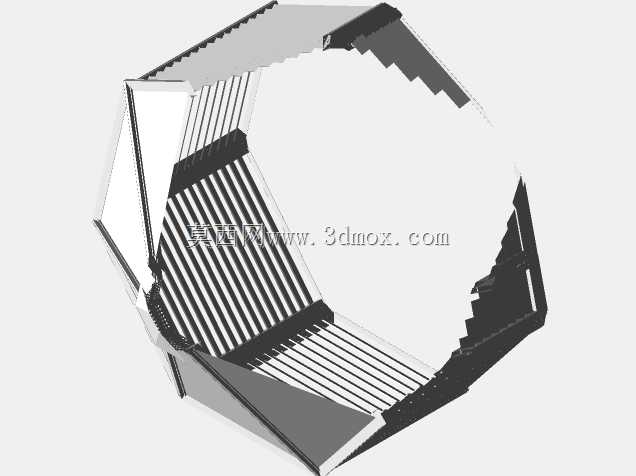

该结构针对公共区域合规吸烟场景设计，满足半开放空间的通风与遮护双重需求，整体采用正八边形平面布局，相较于常规矩形吸烟区，八边围合的形式能在相同占地面积下获得更充裕的内部活动空间，同时多面通透的围护结构可形成自然穿堂风，快速扩散烟气，避免烟味在局部区域淤积。顶部采用多块扇形板材拼接成锥顶造型，锥顶坡度经过适配调整，可快速排走雨水，避免顶部积水渗漏，锥顶与下部框架之间预留了均匀的通风间隙，进一步强化内部空气流通效果，即使在无风天气下，热烟气也能顺着锥顶下的间隙自然排出。下部围护结构采用半高围挡搭配通透栏板的组合形式，围挡高度适配人体站立与坐姿的遮挡需求，既可以阻挡外部风雨灌入内部空间，又不会完全阻隔视线，避免形成封闭压抑的空间感受，其中一侧预留了适配常规通行宽度的出入口，门扇与框架采用铰接连接，开合边界经过干涉校验，开关过程不会与内部站立区域、顶部结构产生碰撞。框架主体采用标准化型材拼接，所有连接节点均采用可拆卸的紧固件装配，无需现场焊接作业，运输时可将整体结构拆解为杆件、板材散件打包，到场后按照装配指引即可完成组装，大幅降低运输与现场安装的难度。内部地面预留了足够的站立活动空间，可同时容纳多名人员在内停留，地面与外部地面的衔接处做了平缓过渡处理，无高差绊脚风险。设计过程中对整体结构的抗风载能力做了校核，八边形的框架形成多向受力的稳定结构，相较于单边悬挑或矩形框架，在侧向风力作用下的形变更小，锥顶的导流造型也能降低强风对顶部的掀扯力，适配多数户外公共区域的安装使用需求。围护部分的通透栏板采用耐候性材质，长期暴露在户外环境下不易发黄变形，下部实体围挡可阻挡地面溅水，同时方便后期清洁维护，顶部拼接板材的接缝处做了叠边防水处理，雨水可顺着锥顶斜面排到结构外侧，不会顺着接缝渗入内部停留区域。
