四爪星形玻璃承托固定支架结构设计

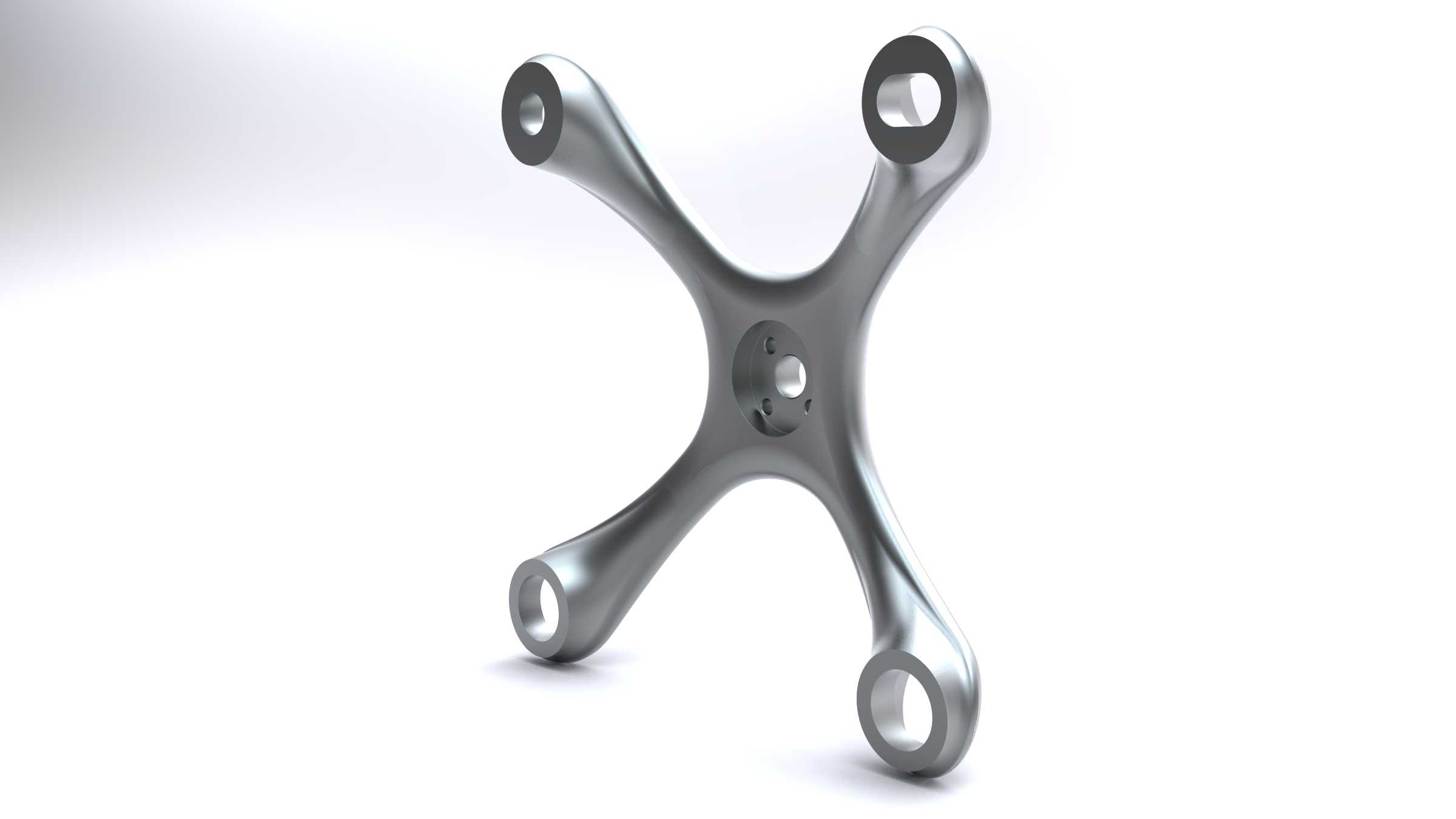

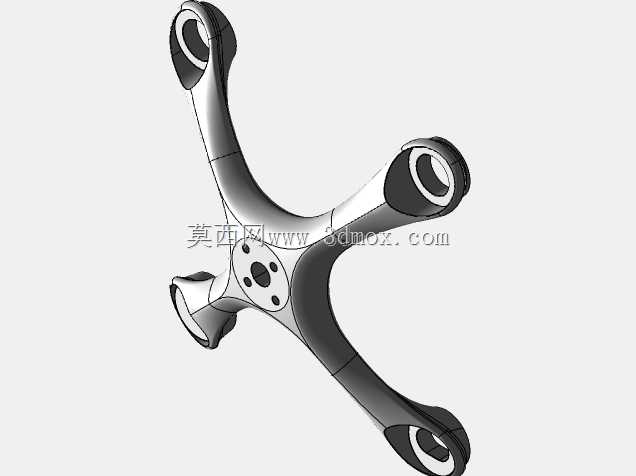

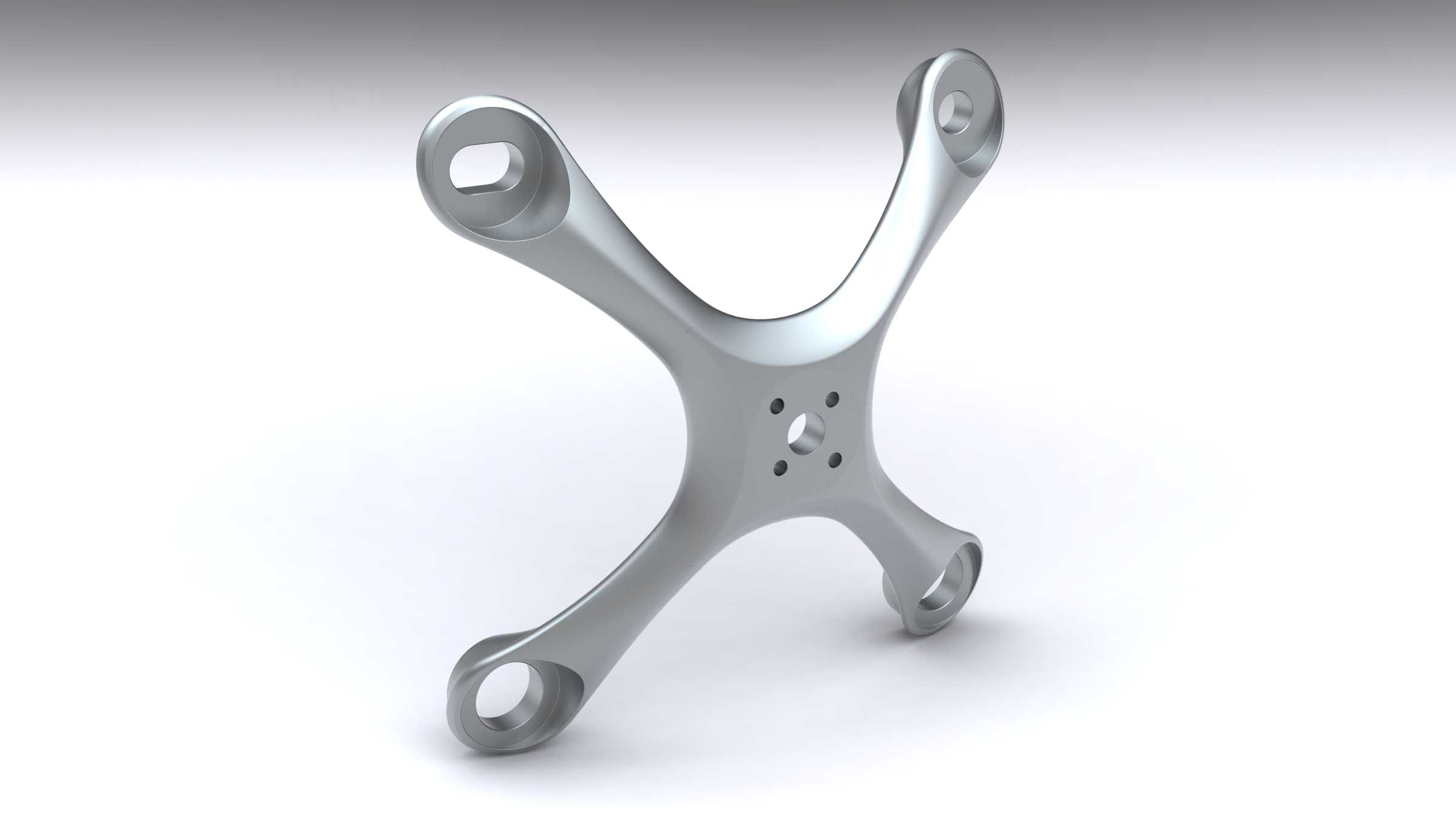

这款四爪星形承托构件，主要应用在玻璃台面、玻璃置物架、卫浴玻璃层板、小型玻璃展示台的连接固定场景，日常在办公家具的玻璃茶几、卫浴间的玻璃置物台、商业展柜的玻璃层板支撑结构中都能见到这类构件的身影，它的核心作用是在中心固定点位向外延伸出四个支撑臂，均匀分散玻璃面板的竖向荷载，避免玻璃局部应力集中导致的开裂、变形问题。从结构设计逻辑来看，四个支撑臂采用等角度放射状布局，相邻臂体夹角为90度，这种对称布局能保证每个支撑点的受力均匀，不会出现单侧荷载过大导致的支架倾斜、玻璃翘边问题；臂体末端设计有内嵌式的缓冲安装位，可配套橡胶缓冲垫与玻璃底面接触，既可以增大接触摩擦力防止玻璃滑移，又能避免硬质金属直接接触玻璃表面造成的刮花、应力崩边问题。中心区域设计有带沉孔的安装法兰面，沉孔结构可以让固定螺丝的头部完全埋入支架本体内部，不会出现凸起刮蹭玻璃底面的情况，法兰面上均匀分布的四个安装孔位，可适配M4-M6规格的膨胀螺丝或自攻螺丝，既可以直接固定在墙面、金属立柱上作为悬空层板支撑，也可以配套中心立柱作为立式台面的底部支撑结构。在安装边界上，这款支架的单臂有效支撑长度适配300mm-600mm边长的方形玻璃，或是直径350mm-650mm的圆形玻璃，玻璃厚度适配范围为8mm-19mm的普通钢化玻璃、夹胶玻璃，安装时臂体末端支撑点距离玻璃边缘的距离需控制在50mm-80mm区间，距离过近容易导致玻璃边缘受力碎裂，距离过远则会让玻璃悬臂过长出现下挠变形。臂体的曲面过渡设计并非单纯为了造型美观，而是通过流线型的变截面结构，在保证臂体整体结构强度的前提下，削减了不必要的材料冗余，降低支架自重的同时，也避免了直角结构带来的应力集中问题，让支架在承受竖向荷载时，应力能顺着臂体曲面均匀传导到中心安装位，不会在臂根位置出现应力断裂隐患。每个臂体末端的支撑面都做了微角度倾斜处理，安装后支撑面能完全贴合玻璃底面，不会出现线接触、点接触的情况，保证荷载均匀传递；中心安装位的底面设计有定位止口，当配套立柱安装时，止口可以嵌入立柱顶端的定位槽内，无需额外调整就能保证支架的水平度，降低现场安装的调校难度。
