住宅外墙挂板配套窗户饰面构造设计

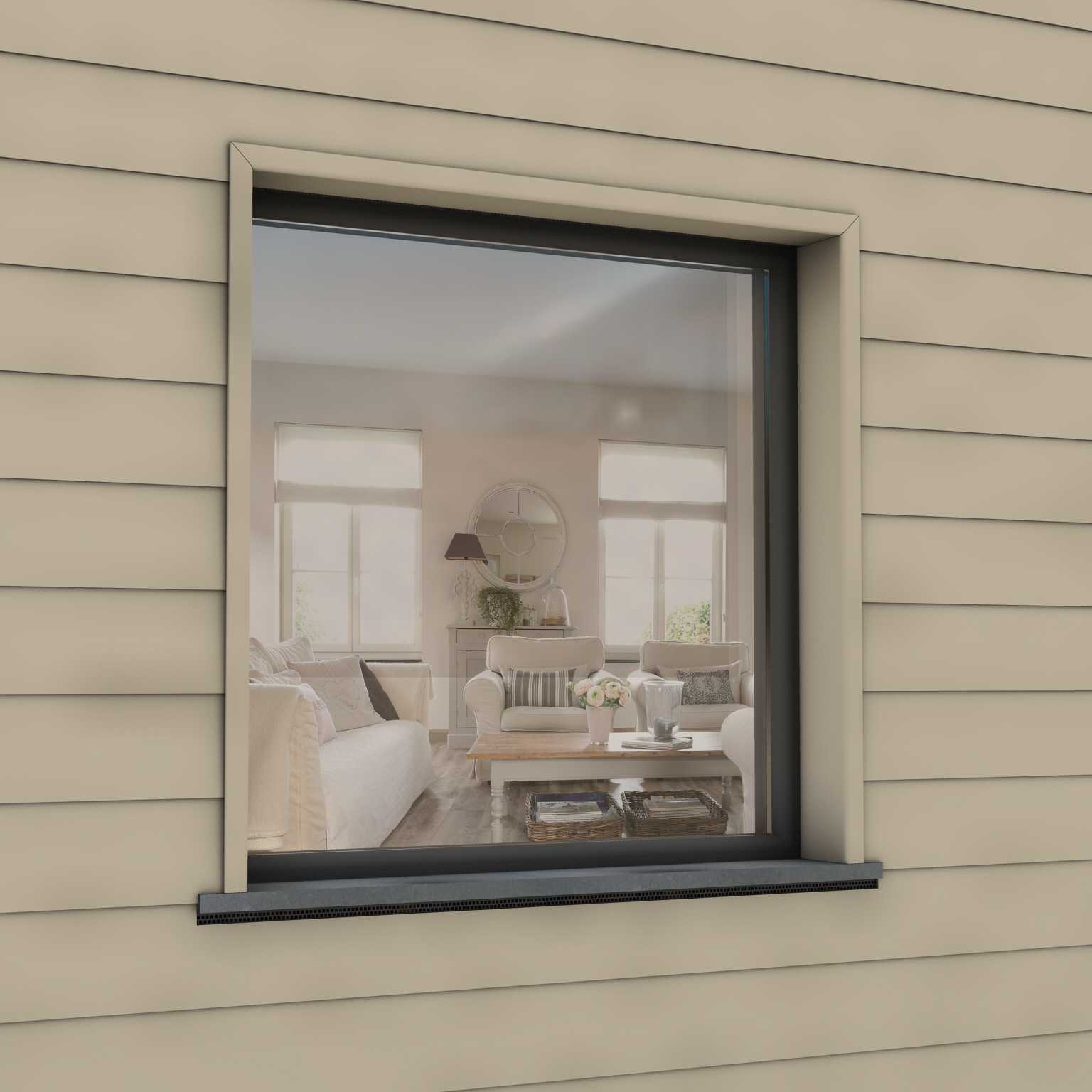

在外墙挂板系统的住宅外立面施工中，窗户周边的饰面处理一直是容易出现渗漏、热桥、外观错台的关键节点，这套构造设计针对水平叠压式外墙挂板的安装特性，完整还原了窗洞周边的收边逻辑。从实际施工场景来看，该构造适配常见的民用住宅外窗安装工况，不管是低层独栋住宅还是多层民用建筑的外墙挂板饰面项目，都可以直接参考这套节点的尺寸逻辑做适配调整。设计过程中首先考虑了挂板的安装顺序，水平挂板从下往上逐块叠压铺设，到窗洞下沿位置时，专门设置了向外找坡的窗台披水构造，披水板的外伸尺寸控制在20mm左右，边缘做下折滴水线，避免雨水顺着挂板缝隙倒灌进墙体保温层。窗洞两侧的挂板裁切后，配套的侧边收边条会压住挂板的裁切端面，同时和窗框的外沿预留3mm的伸缩间隙，填充耐候密封胶，既抵消外墙材料四季温变产生的伸缩量，也能阻断雨水的渗透路径。窗洞上沿的构造则设置了上挡水披水条，披水条压在上方挂板的下方，向外探出15mm，引导上方留下的雨水向两侧分流，不会直接冲刷窗顶的密封胶缝。从安装边界来看，这套构造适配的窗框厚度范围在70mm到90mm之间，对应外墙挂板厚度12mm到18mm的常规产品，挂板和墙体结构层之间预留的40mm保温层安装空间也在模型里做了完整的间隙预留，不会出现保温层挤压变形导致的外立面不平整问题。很多现场施工容易忽略的是窗侧挂板的对齐逻辑，这套设计里两侧挂板的水平接缝和大面墙的挂板接缝完全贯通，不会在窗周出现碎板拼接的视觉瑕疵，窗套的外凸尺寸控制在50mm，既形成了清晰的窗框视觉边界，也不会因为外凸过多积累灰尘、形成雨水流挂的污渍印。从结构受力角度，窗周的所有收边配件都采用隐藏式固定件和墙体基层连接，固定点间距控制在400mm以内，能够承受12级以下风压的拉扯，不会出现大风天气下收边条脱落的问题。和普通的直接打胶收边的做法相比，这套构造的所有密封位置都设置了等压腔，即使少量雨水透过密封胶层，也会顺着腔体内的排水孔导出到墙外，从根源上解决了窗周渗漏的通病。
