外六角法兰面套管式膨胀锚栓结构设计

做设备安装、钢结构辅件选型的时候，这类外六角法兰面的套管式膨胀锚栓是出镜率极高的紧固件，很多刚入行的结构工程师容易忽略这类小零件的安装边界，最后现场打了孔装不上，或者锚固力达不到设计要求，反而出大问题。先从实际应用场景说，不管是车间里把设备机架固定到混凝土地面，还是幕墙龙骨在混凝土梁柱上的生根，甚至是家装里重型吊柜、壁挂设备的墙面固定，都能用到这类锚栓，它的核心作用就是通过套管的膨胀变形，在混凝土、实心砖这类硬质基材的钻孔内壁形成挤压力，配合机械咬合实现可靠的锚固，比普通的塑料膨胀管承重能力高好几个等级，适合有动载荷、长期承重的固定场景。

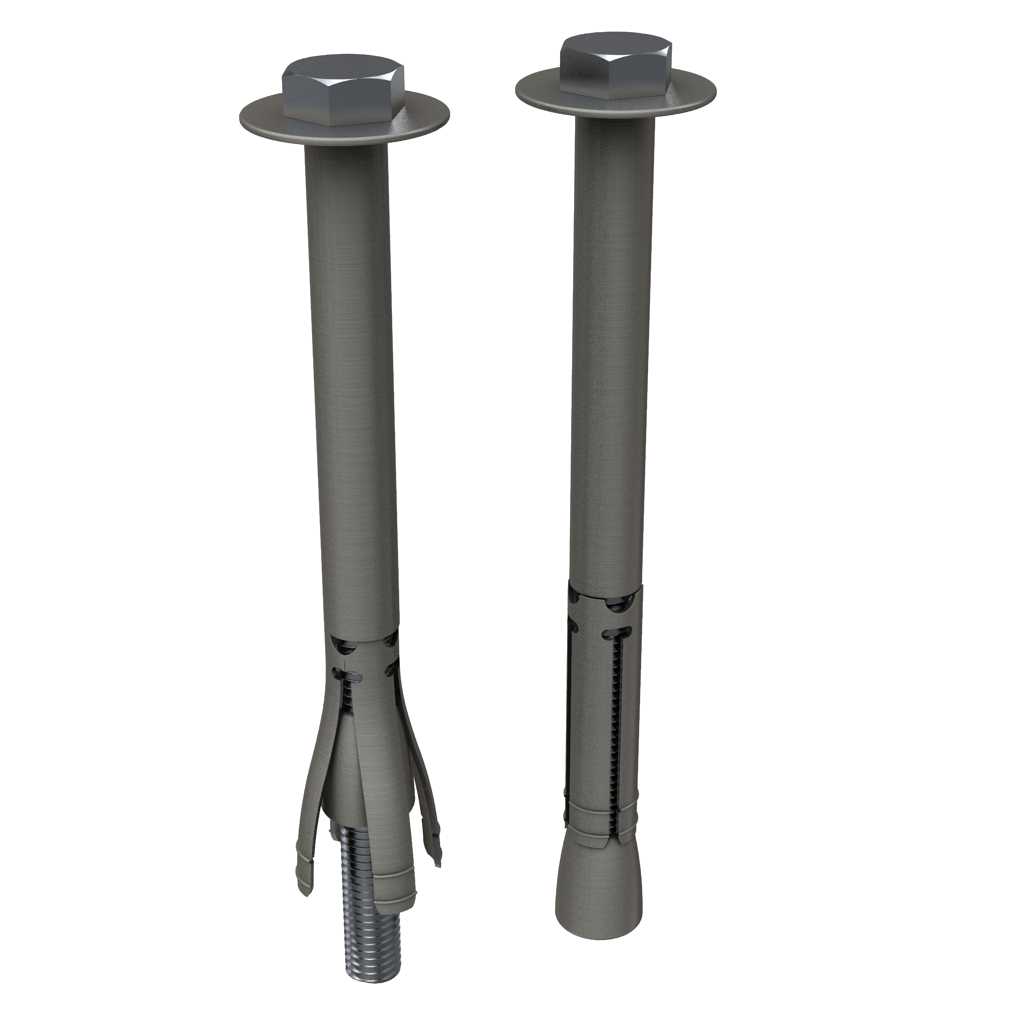

从功能特性上拆解，这款锚栓的头部做了一体的法兰面结构，不用额外搭配平垫圈，安装的时候法兰面能直接压在被固定件的表面，增大接触面积，降低接触面的压应力，避免拧紧的时候把被固定件的漆面或者薄金属板压变形，外六角的头型适配普通的套筒、开口扳手，现场安装不用专用工具，施工效率很高。下部的膨胀套管开了多道纵向伸缩缝，当拧紧螺栓的时候，底部的锥头会被拉进套管内部，把套管的下端均匀撑开，贴紧钻孔的内壁，这种多瓣式的膨胀结构能让胀开的应力均匀分布在孔壁四周，不会出现单侧应力集中把基材撑裂的问题，尤其是在强度稍低的混凝土基材上，这点优势很明显。

做三维建模的时候要特别注意几个尺寸边界，首先是不同规格对应的钻孔直径、钻孔深度要求，比如常用的M10规格，钻孔直径通常要比套管外径大0.5mm左右，钻孔深度要比锚栓的总埋深深10mm以上，给钻孔底部的灰尘预留容纳空间，不然锚栓插不到位会直接影响锚固强度。然后是被固定件的安装通孔直径，要比套管外径大1mm左右，保证锚栓能顺利穿过，又不会因为间隙过大导致固定后出现晃动。还有套管的壁厚、伸缩缝的长度设计，缝的长度要和锥头的行程匹配，太短的话胀开量不够，锚固力不足，太长的话套管整体强度不够，拧紧的时候容易出现套管弯折、胀偏的问题。另外螺栓伸出法兰面的螺纹长度也要留够余量，保证拧紧到额定扭矩的时候，锥头能完全把套管撑开，又不会因为螺纹过长导致拧紧后螺栓突出太多影响后续装配。

实际选型的时候还要注意使用场景的边界，这类套管式膨胀锚栓只适合在实心的硬质基材上使用，不能用在空心砖、加气块这类疏松或者有空腔的基材上，不然胀开的瓣片没法形成有效的咬合，很容易出现锚栓拔出的问题。如果是有震动载荷的设备固定，还要考虑搭配防松垫圈，或者选用带锁胶的螺纹版本，避免长期震动下螺栓出现回松。建模的时候把这些安装边界、配合尺寸都做准确，后续出工程图、做装配模拟的时候，就能提前规避很多现场安装的问题，不用等到施工的时候才发现孔位不对、锚栓长度不合适，耽误整个项目的进度。
