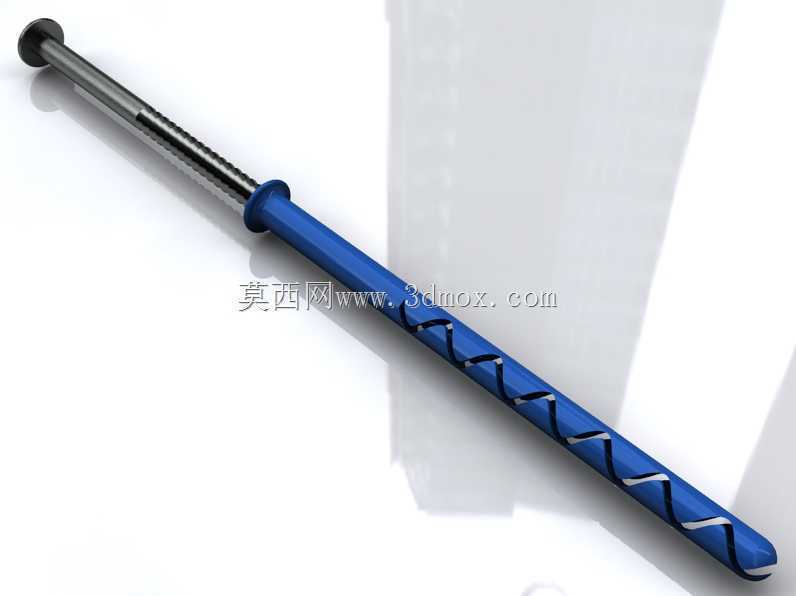

敲击式膨胀锚栓紧固结构设计

　　在建筑装修、机电管线安装、轻型设备固定的现场施工场景里，这类敲击式膨胀锚栓是替代传统预埋固定、降低现场开孔返工率的核心五金构件，和常规拧入式膨胀螺栓不同，它的触发逻辑完全依赖轴向敲击载荷，不需要额外的螺母旋拧工序，在高空作业、狭小安装空间里能大幅缩短单点位固定的操作时长。从结构设计逻辑来看，整套构件核心分为钉体与膨胀套管两个部分，钉体采用等径光杆加端部锥头的结构，光杆段做了滚花防滑处理，避免敲击过程中钉体出现轴向打滑偏移，锥头的锥角控制在12度到15度区间，这个角度是经过反复验证的：角度过小会导致膨胀行程过长，需要更大的敲击力才能让套管完全胀开，角度过大则会出现应力集中，套管胀开时容易出现脆裂，锚固力反而达不到设计值。

　　外部的膨胀套管采用改性尼龙加玻纤的材质，套管本体沿轴向开了四道均匀分布的伸缩缝，缝的长度占到套管总长度的三分之二，靠近安装基面的一端做了加厚的法兰挡边，挡边直径比套管外径大4毫米，敲击到位后挡边会完全贴覆在安装孔的孔口位置，既可以防止套管整体滑入钻孔内部，也能避免孔口的混凝土碎块掉落进缝隙里影响锚固效果。套管外壁做了连续的螺旋状防滑凸棱，凸棱高度0.3毫米，螺距和常用的冲击钻头排屑槽螺距接近，锚栓被敲入钻孔的时候，这些凸棱会和钻孔内壁的凹凸面形成咬合，就算后期承受持续的振动载荷，也不会出现锚栓整体向外滑移的问题。从安装边界尺寸来看，这类锚栓适配的钻孔直径比套管外径大0.2到0.3毫米，钻孔深度需要比锚栓总长度深5毫米以上，

　　给敲击过程中产生的混凝土碎屑预留容纳空间，避免因为碎屑堵在孔底导致锚栓无法敲到位。适用的安装基面涵盖了C20以上标号的混凝土、实心黏土砖、硬质石材，不建议用在空心砖、加气块这类低强度疏松基面，因为套管胀开后没有足够的实体结构提供咬合反力，锚固力会衰减70%以上。实际使用的时候，需要先在基面钻好对应尺寸的直孔，把孔内的浮灰用吹气工具清理干净，再把套好钉体的膨胀套管整体插入孔内，确保法兰挡边贴紧基面之后，用锤子垂直敲击钉体的顶端，当钉体的端面和套管法兰端面完全齐平的时候，内部的锥头就会把套管的开槽段完全撑开，四道伸缩缝张开后形成四个倒刺状的支撑脚，紧紧压在钻孔的内壁上，完成整个固定过程。和常规的金属膨胀螺栓相比，

　　这种结构的锚栓绝缘性能更好，在电气管线固定、防雷接地以外的机电安装场景里，不会形成导电通路，而且尼龙材质的耐锈蚀性能更强，在潮湿的厨卫空间、户外露天的轻型构件固定场景里，不会出现锈迹污染基面的问题。设计的时候还特意做了防松脱的细节：钉体的锥头根部做了一圈环形的卡槽，当套管完全胀开到位后，套管最内端的收口位置会卡进这个卡槽里，就算后期承受反复的横向拉扯载荷，钉体也不会从套管里滑脱出来。需要注意的是，这类锚栓的额定静载荷是按照混凝土基面的强度来标定的，单点垂直拉拔力的设计值在0.8千牛左右，适合固定重量不超过80公斤的轻型构件，比如墙面线管支架、小型接线盒、轻型装饰挂件，不能用来固定重型设备、承重支架这类需要高锚固力的构件。建模的时候特意还原了套管上螺旋凸棱的导程、伸缩缝的宽度、钉体锥头的配合公差，这些细节都是实际生产开模的时候必须严格控制的尺寸，要是伸缩缝的宽度偏差超过0.1毫米，胀开的时候就会出现四个支撑脚张开角度不一致的问题，导致各个方向的锚固力不均匀，长期受力后容易出现松动。钉体的表面滚花深度也做了还原，滚花过深会导致钉体和套管内壁的摩擦力过大，敲击的时候需要更大的力才能把钉体敲到位，滚花过浅则会在运输过程中出现钉体从套管里滑落的问题，影响现场安装的效率。
