重型F型木工夹持固定夹具结构设计

　　这款F型夹持工具是木工、钣金加工、装配工位上最常用的快速压紧类工装，日常在实木拼板作业、异形工件粘接固定、台钻钻孔辅助定位、焊接工位工件临时压紧场景中使用率极高，相比传统G型夹，它的开口调节范围更大，能适配不同厚度的工件夹持需求，操作时的施力行程更短，单人即可快速完成锁紧与松脱动作，不需要额外搭配扳手类辅助工具。

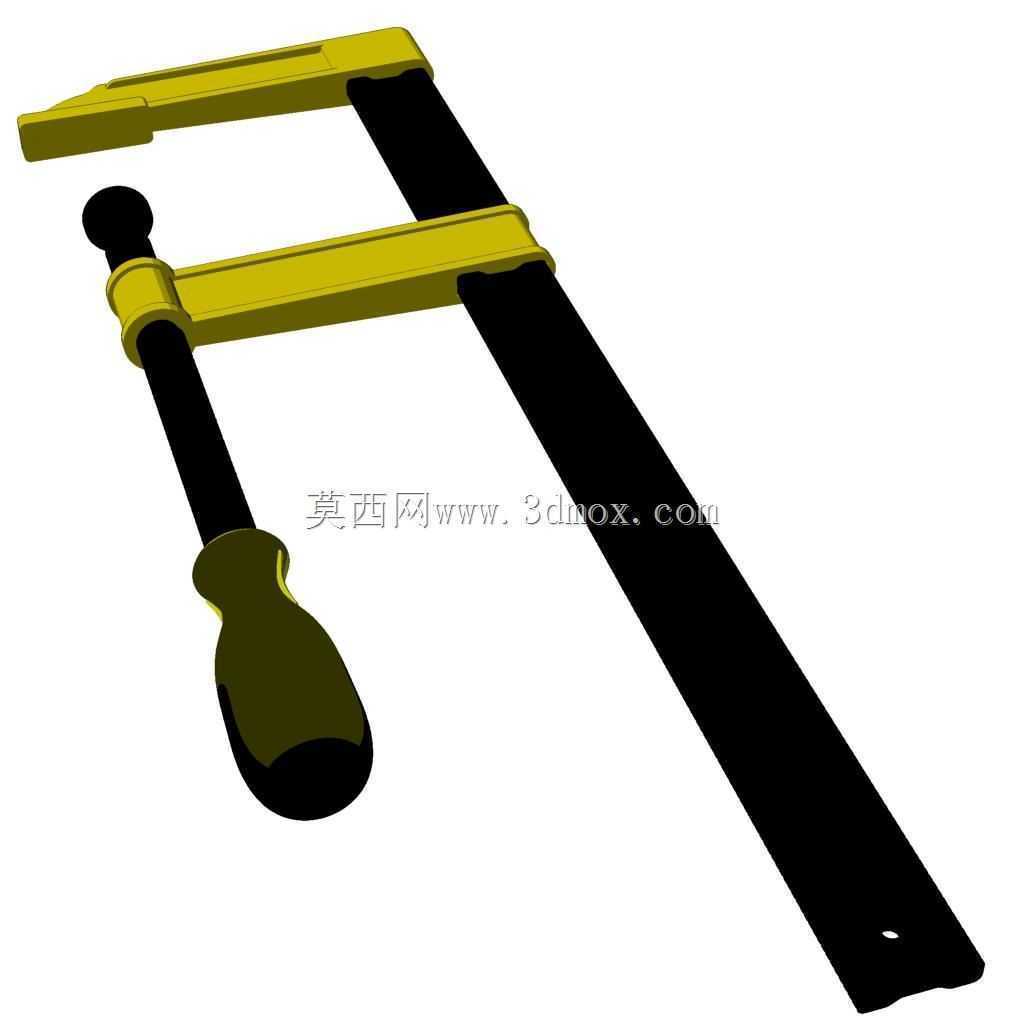

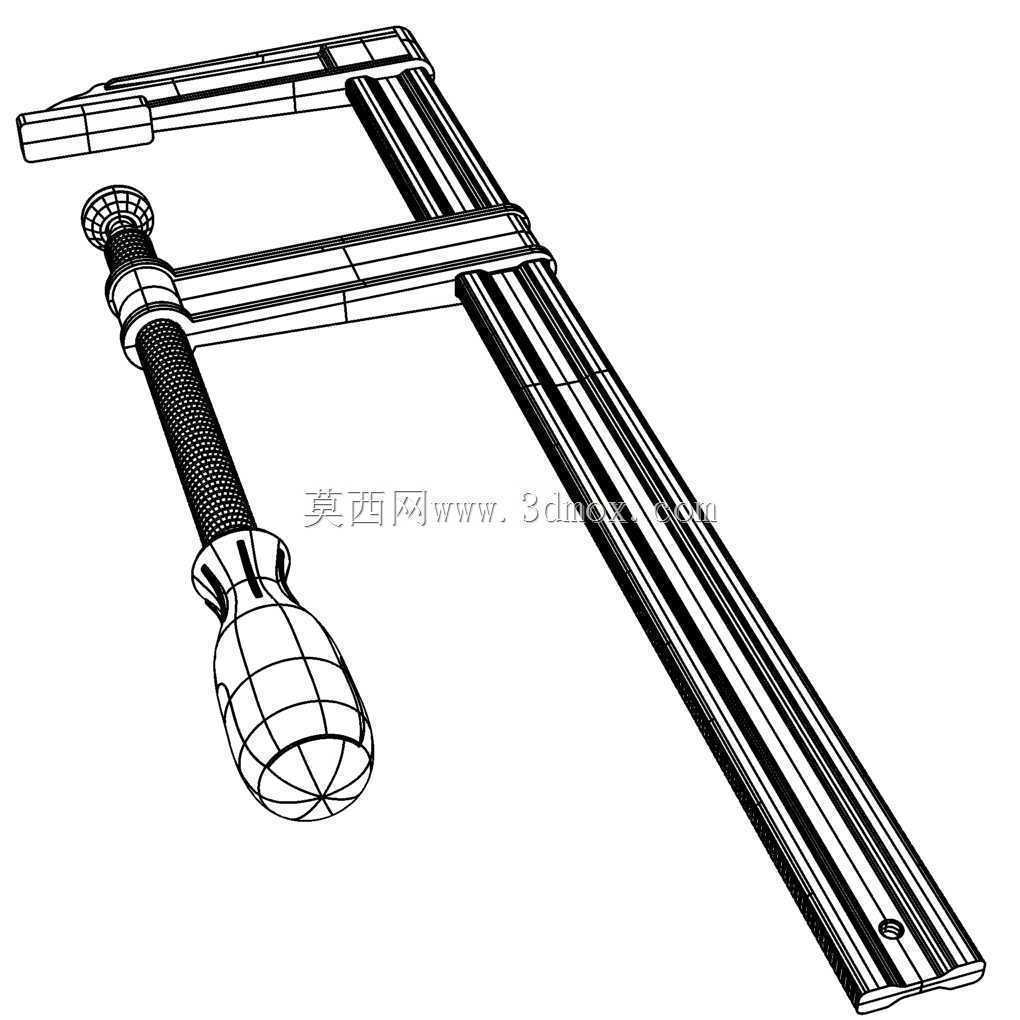

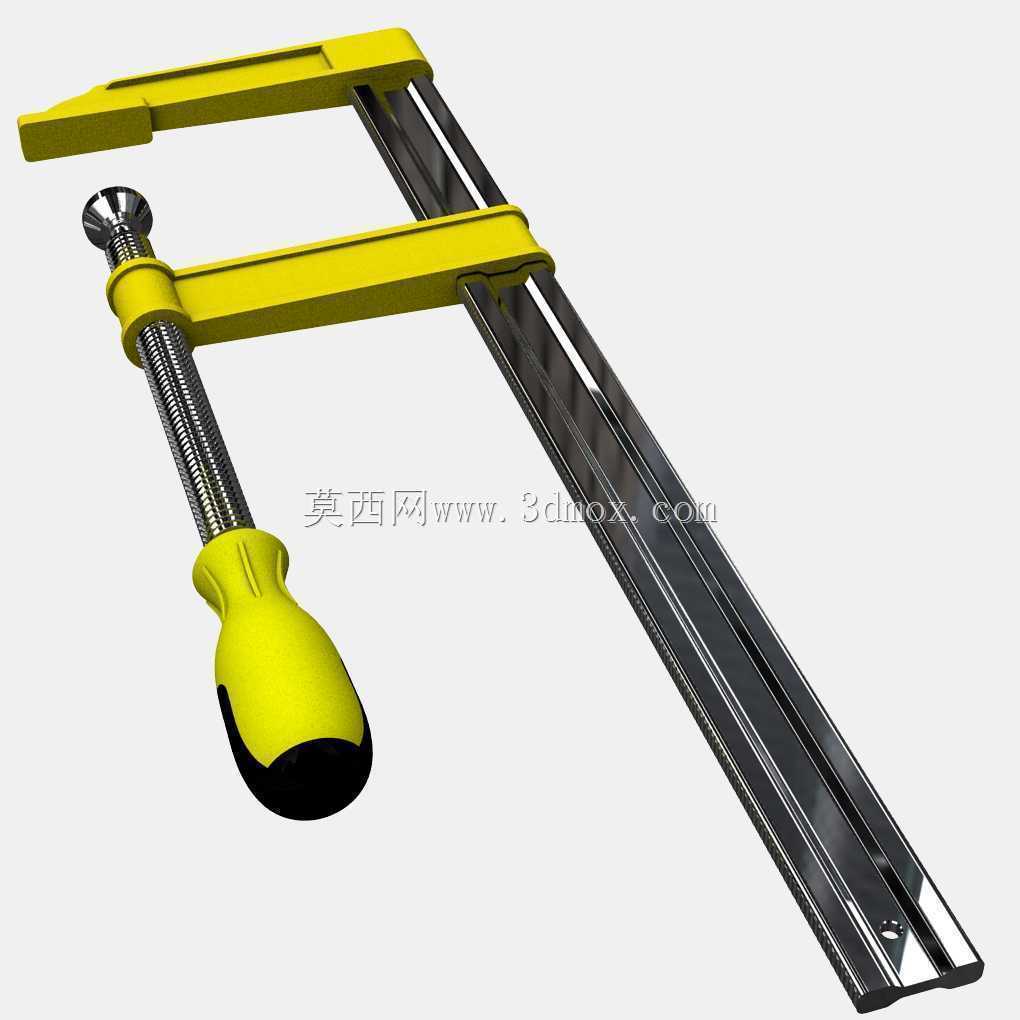

　　从结构设计逻辑来看，整个夹具体采用分体式装配思路，主体滑轨采用冷拉型钢加工成型，截面做了加厚处理，滑轨表面做了镀铬防锈处理，滑动过程中顺滑无卡滞，同时能承受大夹持力下的抗弯载荷，避免夹持厚工件时滑轨出现弯曲变形的问题。两个夹爪中，固定夹爪与滑轨端部做了限位嵌合结构，活动夹爪可以沿着滑轨自由滑动，快速适配不同的开口尺寸，夹爪的夹持面做了平面铣平处理，部分工况使用时可以粘贴橡胶垫，避免夹伤工件表面的漆面或者木皮。

　　施力端采用螺纹进给结构，螺杆采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，耐磨损性能更好，长期反复锁紧使用不会出现滑牙问题，螺杆端部的压头做了万向转动设计，夹持存在斜面的异形工件时，压头可以自动贴合工件表面，不会出现压点偏移、夹持打滑的问题。手柄部分采用包胶设计，握持区域做了符合人体工学的弧形曲面，表面有防滑纹理，手动旋紧时不需要施加太大的握力就能获得足够的夹持扭矩，手柄尾部的黑色防撞包胶能避免工具滑落时砸坏工作台面或者工件。

　　从安装边界与尺寸适配角度来说，这款夹具的滑轨长度决定了最大开口尺寸，常规款的最大开口可以覆盖400mm以内的工件夹持需求，夹爪的喉深设计在80mm左右，能够满足大部分常规工件的边缘夹持需求，不会因为喉深过浅导致工件中部无法压紧。整个夹具的自重控制在1.2kg左右，单人手持操作不会有明显的负重感，同时自身结构强度足够提供最大500kg的夹持力，能够覆盖大部分非金属材料、薄金属板材的夹持固定需求。

　　在实际工位使用中，这类夹具往往是成对配合使用，比如长板材拼粘时，每隔300mm左右布置一个夹具，保证粘接面受力均匀，不会出现开胶、缝隙不均匀的问题。在焊接工位使用时，金属材质的夹具体能够承受一定的焊接飞溅温度，不会因为少量焊渣溅落出现结构损坏，日常维护只需要定期在滑轨和螺纹位置涂抹少量润滑脂，就能保证滑动和螺纹进给的顺畅性，长期使用也不会出现卡顿问题。

　　设计建模过程中，需要重点校核滑轨的抗弯截面模量，保证在最大夹持力下滑轨的最大挠度不超过0.2mm，避免夹持过程中夹爪出现上翘，导致工件压不紧的问题。同时螺纹部分的配合间隙要控制在合理范围，间隙过大会导致锁紧时出现旷量，间隙过小则会在有加工误差的情况下出现旋紧卡滞的问题。活动夹爪与滑轨的配合滑槽要做限位设计，避免滑动过程中夹爪从滑轨上脱出，造成安全隐患。压头的万向转动结构要做防脱设计，保证螺杆旋出到最大行程时压头不会从螺杆端部脱落。

　　相比快速扳动式的F夹，这款螺纹进给式的夹具夹持力更可控，可以根据不同的工件材质调整锁紧力度，比如夹持软木、亚克力这类易变形材料时，可以适当减小锁紧力，避免工件被夹出压痕甚至夹裂；夹持金属件、硬木这类需要大压紧力的工件时，可以通过手柄施加更大的扭矩，获得足够的夹持力，保证加工过程中工件不会出现位移。
