立式大容量储水式电热水器结构设计

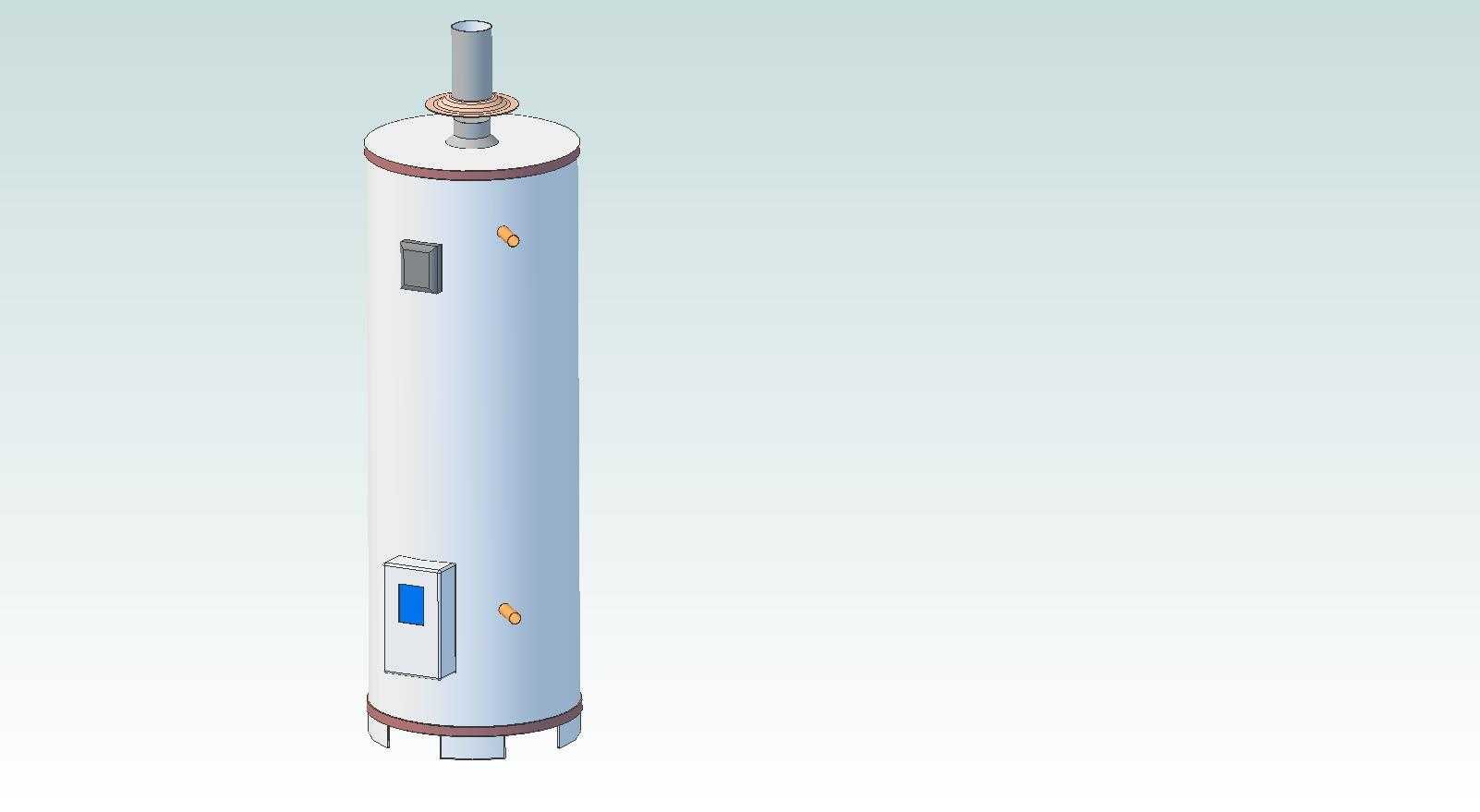

这款立式储水热水设备主要面向大流量热水需求场景，常见于多人口家庭、小型商用门店、员工宿舍等需要持续供应恒温热水的场所，相比小容量壁挂机型，其立式落地的结构形式能够在占用较小横向安装空间的前提下，容纳更大容积的储水腔体，适配地面承重条件达标、墙面无法挂载大重量储水设备的安装环境。从结构设计逻辑来看，整体采用圆柱形承压储水腔体作为核心主体，圆柱形态的壳体能够均匀承受内部水压带来的环向应力，减少局部应力集中带来的壳体变形风险，上下端的环形封边做了圆弧过渡处理，既可以强化端部结构强度，也能避免安装维护过程中尖锐边角造成的磕碰损伤。设备顶部预留的伸出管路为热水出水管与泄压接口，安装时需要对接室内热水管网与泄压导流管，确保超压状态下能够安全泄放内部压力，避免腔体承压超限；底部的支撑脚做了均匀分布设计，三个支撑点能够在不平整的地面上通过微调保持设备垂直放置，避免长期倾斜放置导致内部加热组件偏移、温控探头检测偏差的问题。设备侧面预留的两个接口分别为冷水进水口与排污口，冷水进水口内置导流结构，能够让进入腔体的冷水沿腔体壁缓慢下流，减少冷水直接冲击腔体内部热水层造成的水温骤降问题，提升热水输出率；排污口位置设置在腔体最低处，方便长期使用后排出腔体内沉积的水垢与杂质，降低加热组件结垢概率。侧面布置的两个安装位分别对应主控面板与检修盖板，主控面板做了凸起式防水设计，表面的操作区域与显示区域做了密封处理，适配卫浴间高湿度的使用环境，避免水汽渗入电路部分造成故障；检修盖板通过紧固件固定在壳体上，拆开后可以直接接触到内部的加热棒、温控探头、镁棒等易损组件，无需整体拆解设备外壳即可完成常规维护与配件更换，降低后期运维难度。从安装边界来看，设备整体为垂直立式结构，安装时需要在设备周边预留不小于三十厘米的操作空间，尤其是顶部管路连接区域与侧面检修区域，需要预留足够的操作间隙方便管路对接与后期检修，设备底部需要放置在承重能力达标、平整干燥的硬质地面上，避免长期放置在潮湿积水区域造成支撑脚锈蚀。设计过程中针对家用与小型商用场景的使用需求，在壳体外部做了加厚保温层填充，能够减少储水过程中的热量损耗，降低设备反复加热的能耗，外部壳体采用金属板材做喷塑处理，既可以抵御卫浴环境的潮气侵蚀，也能避免日常使用中的剐蹭造成壳体掉漆锈蚀。
