齿轮齿条直线传动机构三维设计

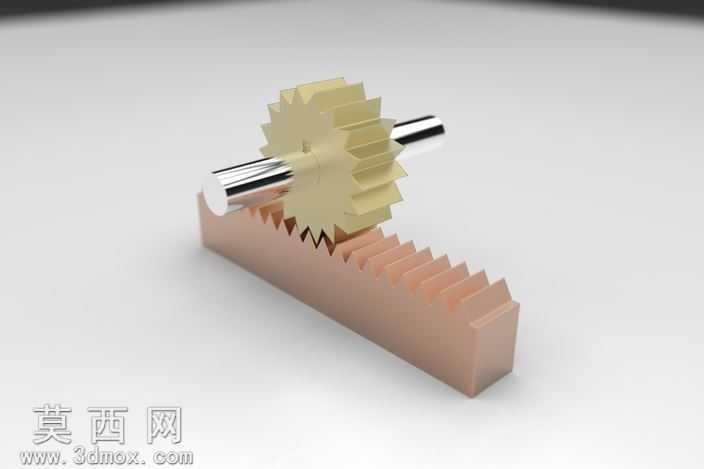

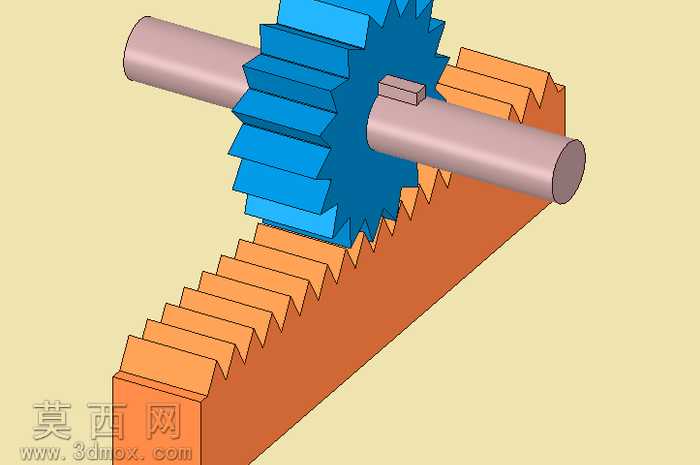

本作品为齿轮齿条直线传动机构的三维建模成果，建模过程依托三维设计软件完成，整体采用参数化建模思路搭建各部件结构，确保各零件尺寸匹配度与装配合理性。首先针对传动核心部件直齿圆柱齿轮进行建模，先绘制齿轮分度圆、齿顶圆、齿根圆基准轮廓，通过齿廓曲线生成单个轮齿特征后，采用圆周阵列方式完成全部轮齿的创建，同时在齿轮中心预留轴安装孔位，并设计键槽结构用于实现齿轮与传动轴的周向固定，保证扭矩传递过程中不会出现相对滑动。其次针对配套的齿条部件进行建模，依据齿轮模数、齿距参数匹配齿条的齿形尺寸，将齿条基体设计为长条矩形结构，在基体上表面生成与齿轮啮合的直齿特征，齿形参数与齿轮完全适配，保证啮合传动过程中齿面接触均匀，无卡滞、干涉问题。随后完成传动轴的建模，采用等直径圆柱轴结构，轴径与齿轮内孔、安装配合尺寸完全匹配，轴段长度适配齿轮安装位置与机架装配空间。装配阶段按照实际机械装配逻辑进行约束，先将齿条固定作为基准件，再将齿轮与齿条添加齿轮啮合约束，保证轮齿啮合间隙处于合理范围，随后将传动轴与齿轮添加同轴约束、键连接配合约束，确保齿轮可随传动轴同步转动，同时转动过程中可带动齿条实现直线往复运动，完成装配后进行全局干涉检查，逐一排查各零件配合位置，确认无零件重叠、运动干涉问题。材质与渲染阶段，为齿轮赋予蓝色金属材质模拟合金钢齿轮的外观质感，为齿条赋予橙红色金属材质区分不同部件，为传动轴赋予粉紫色金属质感模拟调质处理轴类零件的表面效果，背景采用浅米色纯色背景突出传动机构主体，渲染时调整光照角度，让轮齿啮合部位、轴与齿轮配合部位的结构清晰可见，直观展示传动副的配合关系。该传动机构可将旋转运动转化为直线运动，整体结构紧凑，传动平稳，可用于各类需要直线进给、直线位移输出的机械系统中，建模过程中严格遵循机械设计标准中齿轮齿条的参数匹配规范，确保模型不仅具备外观展示效果，同时具备实际工程参考价值，可直接用于相关机械结构的方案验证、教学演示等场景。
