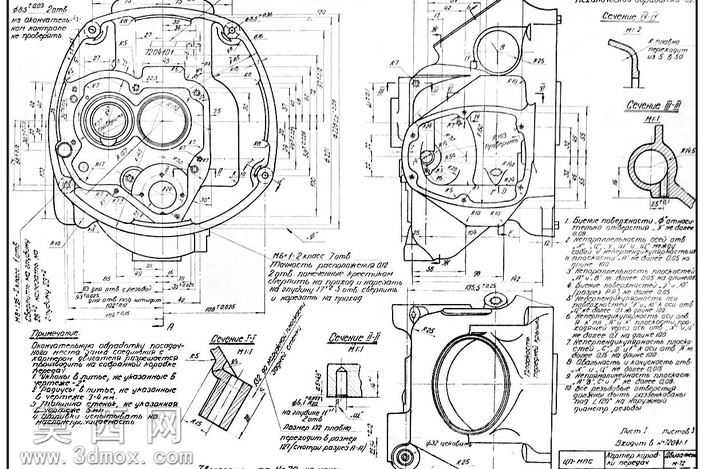

M72摩托车项目齿轮箱组件三维结构设计

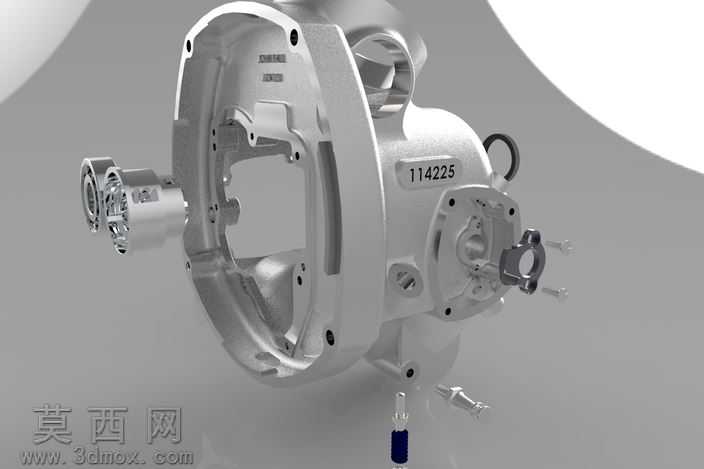

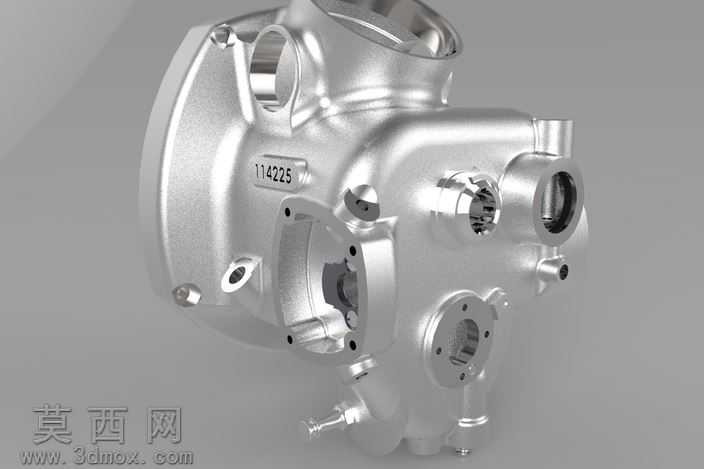

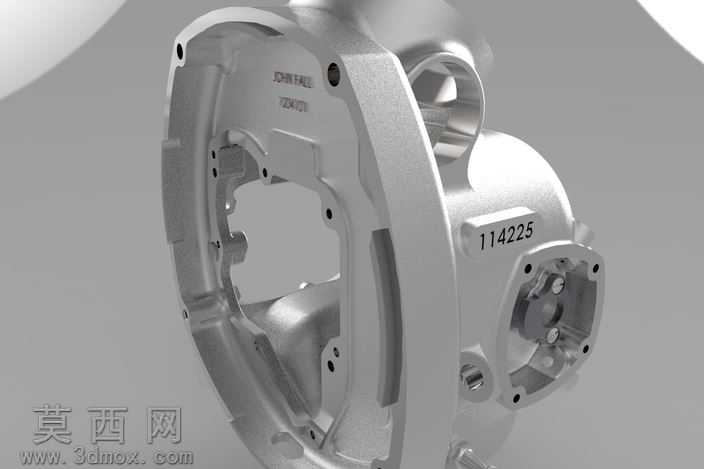

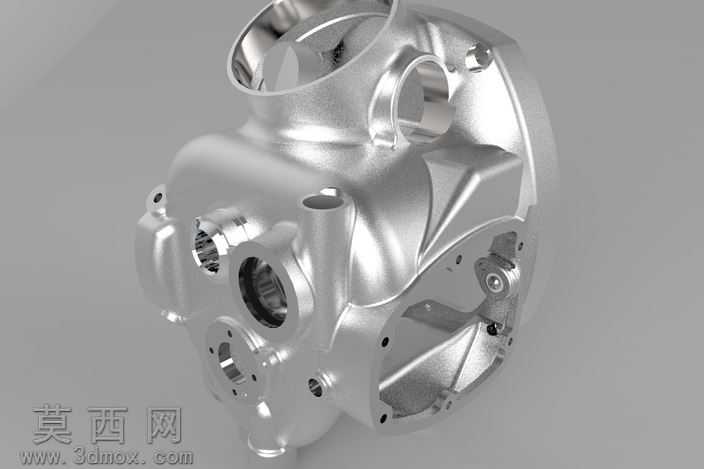

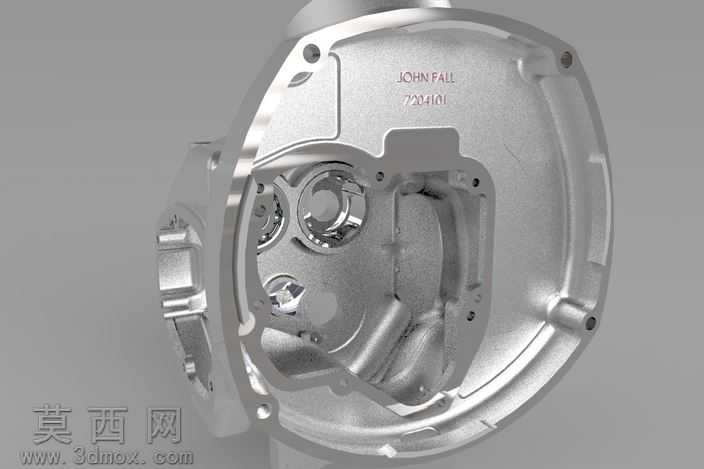

本作品为M72摩托车配套的齿轮箱组件三维设计成果，建模阶段严格遵循摩托车传动系统的实际装配逻辑，对齿轮箱的主壳体、侧端盖、输入输出轴组件、定位销、连接紧固件等全部组成部件进行1:1等比例还原，每一处安装孔位、定位凸台、密封槽的尺寸都经过反复校验，确保各部件之间的装配公差符合机械设计规范，不存在干涉错位问题。材质渲染阶段针对不同部件的实际用材做了差异化处理：主壳体采用铸铝材质的哑光金属质感，还原铸造件表面细微的颗粒纹理与金属冷调光泽；内部传动齿轮采用调质钢材的亮面金属效果，表现齿面经过精加工后的平整质感；密封胶圈、减震衬垫等橡胶部件则还原了哑光黑的弹性材质特征，不同材质的光影反射参数经过多轮调试，最终渲染图能够清晰区分不同部件的材质属性，直观呈现产品的真实外观。结构设计上完整还原了该款经典摩托车齿轮箱的传动布局，壳体外部的吊装环、安装支耳、编号铭牌等细节都做了精细化建模，既保留了原厂设计的结构特征，也对部分容易出现应力集中的转角位置做了可视化的结构呈现，能够清晰展示齿轮箱内部的动力传递路径、齿轮啮合位置、轴承安装点位。设计过程中以经典侧置摩托车齿轮箱的成熟结构为核心思路，优先保证传动结构的可靠性与装配的便捷性，壳体的分模面位置、紧固件的排布都参考了量产同类型产品的成熟方案，组件拆分逻辑完全贴合实际生产装配流程，既可以作为摩托车传动结构的教学演示素材，也能够为同类型复古摩托车齿轮箱的改装、复刻设计提供完整的三维结构参考，帮助设计者快速理解该类齿轮箱的空间布局与部件配合关系。
