工业离心泵与驱动电机组合三维设计

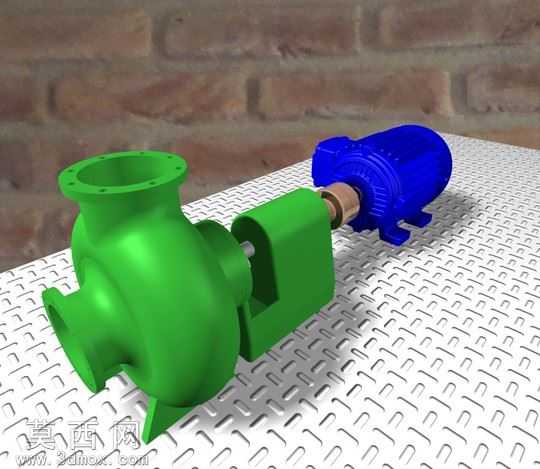

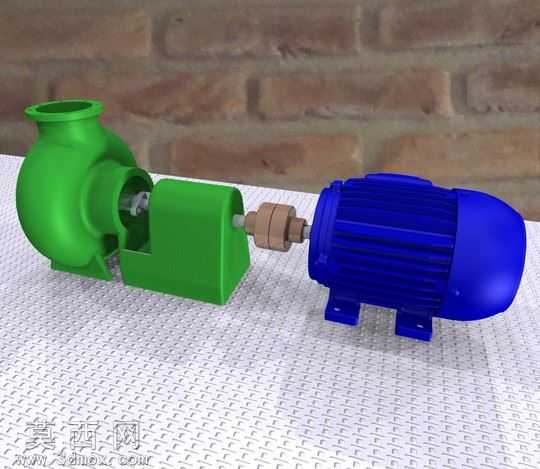

本作品为工业离心泵配套驱动电机的成套三维建模设计，整体采用参数化建模思路完成全结构搭建，建模过程中严格参照工业离心泵的实际生产尺寸比例，对泵体、连接支架、联轴器、驱动电机四大核心模块分别进行独立建模后完成装配约束，确保各部件的装配公差符合机械设计规范。泵体部分采用蜗壳式流道结构建模，对进水口法兰、蜗壳腔体、叶轮安装位、泵脚支撑结构进行了精细化曲面处理，蜗壳内壁的流道曲面通过放样、曲面缝合命令完成顺滑过渡，避免流体输送过程中出现不必要的阻力损耗，泵体外壳采用哑光绿色工程塑料质感材质进行渲染，还原工业场景中泵体的防腐涂层视觉效果。连接支架部分承担泵体与电机的定位连接作用，建模时对支架的安装定位孔、轴承容纳腔、支撑筋板进行了细节还原，筋板的厚度、安装孔的孔径与孔位间距均符合通用安装标准，材质采用与泵体一致的绿色涂层金属材质，保证视觉上的统一性。联轴器部分为凸缘式弹性联轴器，建模时还原了两半联轴器的对接结构、弹性缓冲垫、连接螺栓细节，联轴器表面做了金属氧化处理的棕褐色材质渲染，清晰区分传动部件与主体结构的材质差异。驱动电机部分采用标准三相异步电动机结构建模，对电机外壳的散热筋、接线盒、端盖、安装底脚、输出轴进行了完整复刻，散热筋的排布间距、底脚的安装槽尺寸均符合通用电机的安装规范，电机外壳采用亮蓝色烤漆材质渲染，端盖与输出轴采用金属银灰材质，通过材质差异清晰区分电机的不同结构部件。整体装配完成后通过场景渲染还原了工业展示效果，背景采用砖墙纹理搭配防滑网格工作台面，添加柔和的环境漫反射光照，突出各部件的结构轮廓与材质质感，整套模型完整还原了离心泵机组的装配关系与结构细节，可用于工业流体输送设备的结构展示、原理演示以及相关设计方案的可视化参考。
