双层剖视结构轻型木屋构造设计

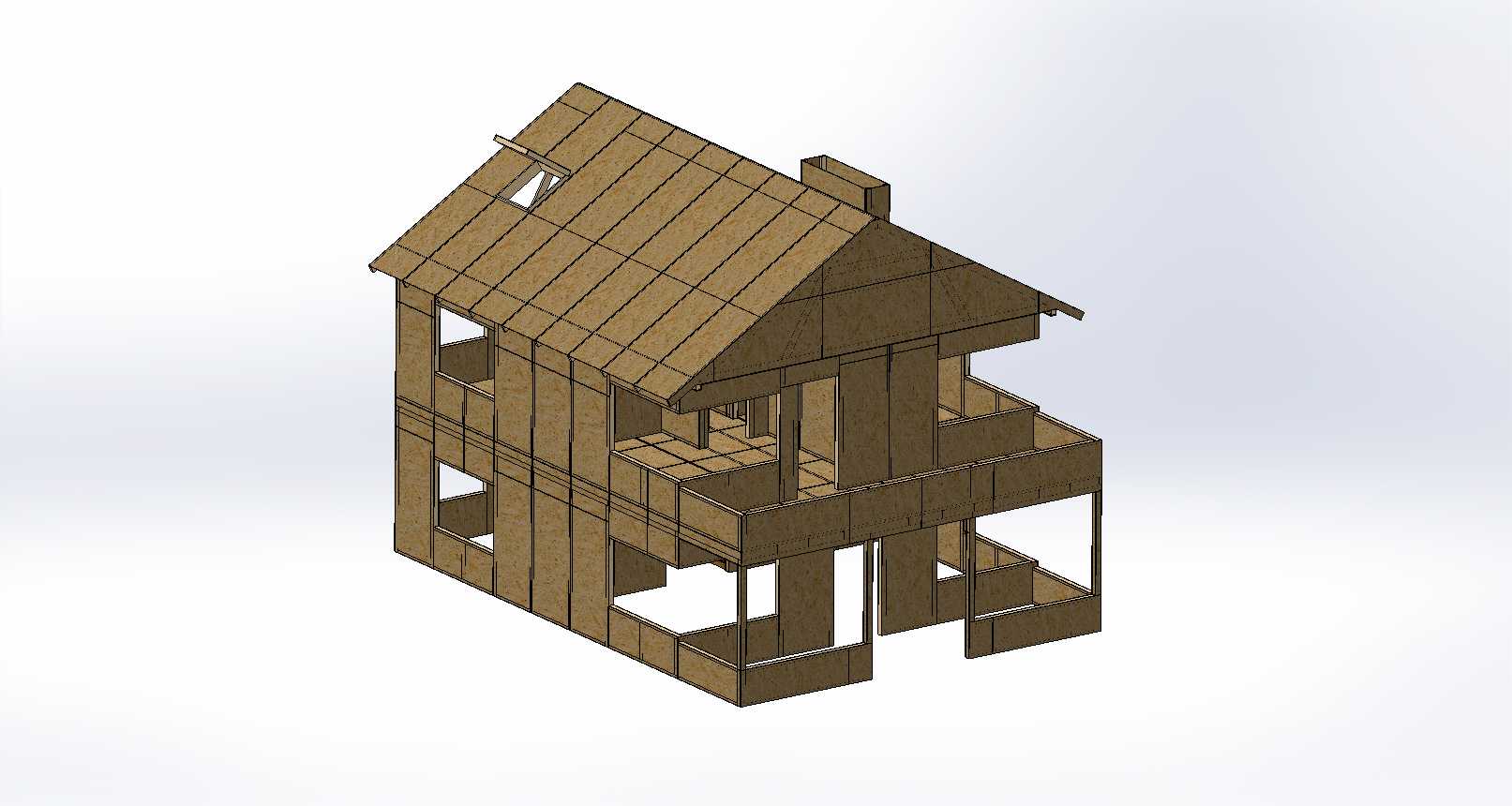

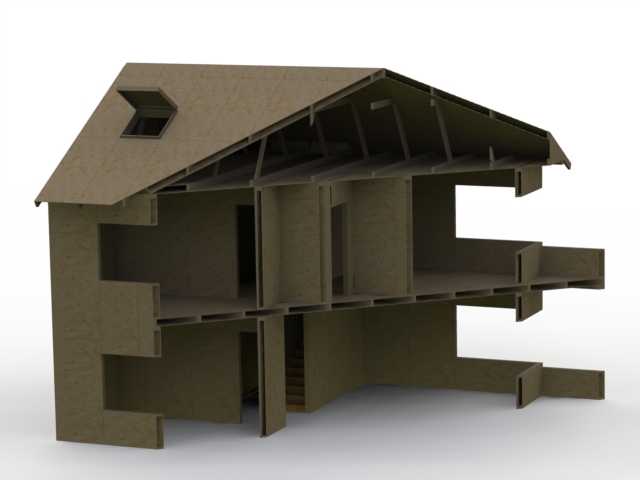

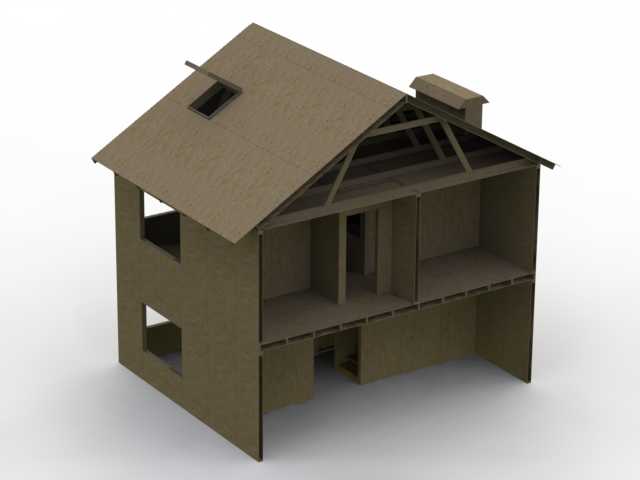

这款剖视呈现的双层轻型木屋模型，完整还原了轻型木结构住宅的内部构造逻辑，可直接用于装配式木结构建筑的方案展示、施工交底以及预制构件的生产参考。从实际应用场景来看，这类轻型木屋多用于乡村民宿、郊野度假住宅、临时配套办公用房以及景区服务站点，相比传统砖混结构，其构件预制化程度高，现场施工无需大型起重设备，能大幅缩短现场作业周期，适配山地、林地等大型设备难以进入的作业场地。模型采用半剖展示形式，将外围护结构做剖切处理，清晰呈现了从屋面到基础的各层构造衔接关系：坡屋面部分预留了天窗安装洞口，屋面檩条与屋架的连接节点完全符合轻型木结构的施工规范，侧边伸出的烟囱构件预留了与内部竖向烟道的对接接口，能直观展示出屋面防水收头、构件避让的处理逻辑。二层结构部分，楼板搁栅的排布间距、主次梁的搭接位置都做了精准还原，墙体上预留的窗洞位置明确了窗框安装的边界尺寸，内部隔墙的排布既划分了功能空间，也兼顾了结构受力的传力路径，竖向荷载能通过隔墙龙骨均匀传递到底部承重结构。一层空间除了常规的房间分隔，还预留了底部设备空腔，可用于布置水电管线、暖通设备，避免管线明装影响内部空间整洁度，外置的楼梯构件直接衔接一二层空间，踏步高度、梯段宽度都符合民用建筑的通行尺寸要求，梯段与楼板、地面的连接节点也做了写实还原。从设计思路来看，这款模型没有做多余的外饰面装饰，重点突出结构构件的装配关系，能帮助结构设计人员快速梳理轻型木结构的传力路径，在做同类型项目时，可以直接参考其构件排布逻辑，调整尺寸参数就能快速适配不同占地规模的项目需求，也能用于给施工班组做可视化交底，避免二维图纸理解偏差导致的施工错误。模型的外形边界清晰，各构件的安装预留位置明确，在做场地布置规划时，可以直接导入总装场景，核算建筑占地尺寸、与周边配套设施的安全间距，无需额外重新绘制轮廓。
