台式胶囊饮品萃取设备结构设计

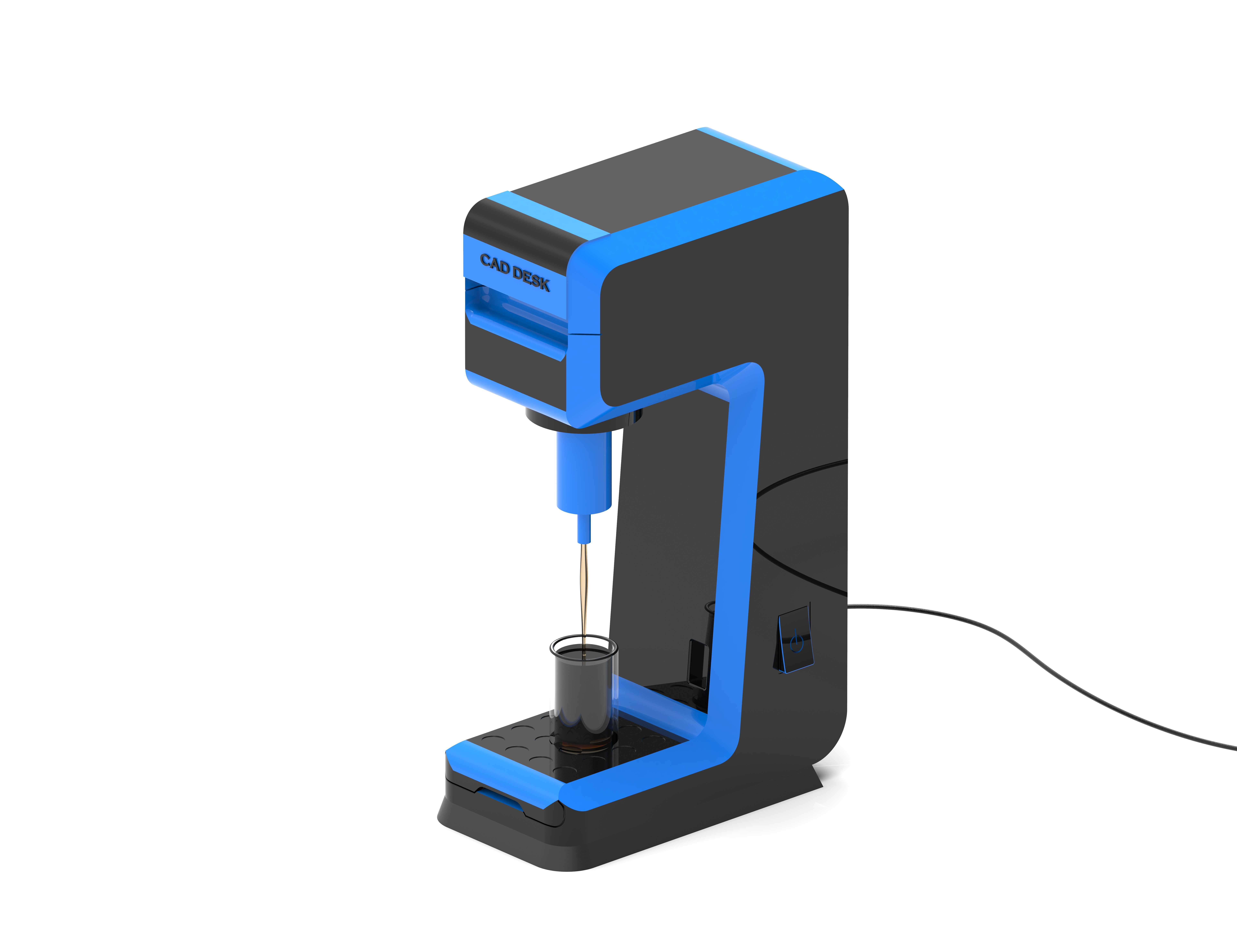

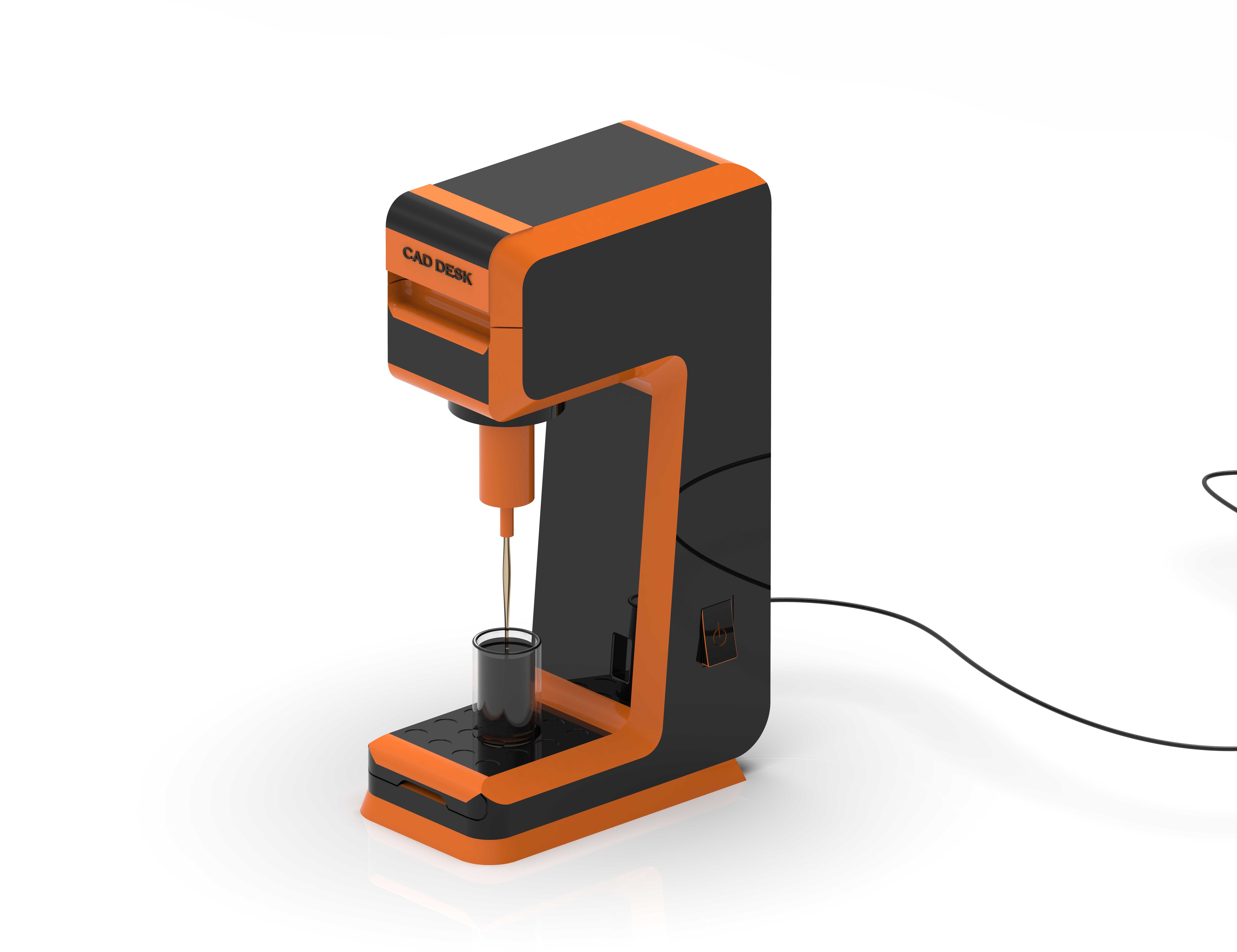

这款台式饮品萃取设备的三维结构，主要面向商用办公区茶水间、小型精品咖啡馆吧台、家庭开放式厨房操作台三类场景做适配设计，整体采用C型悬臂式机身布局，在结构设计阶段优先考虑操作动线的合理性，操作人员放置接液杯、更换萃取胶囊、清理接液托盘的动作都可以在机身正前方完成，无需侧身或者挪动设备，适配日常高频次的饮品制作需求。设备的功能分区做了明确的结构划分，上部舱体为动力与控制模块集成区，内置萃取压力输出组件、电路控制板与加热单元，外部做了全包覆的壳体设计，避免日常使用时液体泼溅进入内部造成元器件损坏；中部悬臂结构为萃取执行端，带定位导向的萃取头可以沿垂直方向做小范围行程移动，保证与下方胶囊仓的对位精度，避免萃取过程中出现压力泄漏、液体喷溅的问题；下部底座集成了接液托盘与杯座定位结构，杯座做了下沉式限位设计，可以适配不同高度的常用接液容器，从80ml的小容量浓缩杯到300ml的常规马克杯都能稳定放置，接液托盘采用可拆卸式的卡扣连接结构，日常清理残留积液时可以直接抽出，无需拆卸其他机身部件。外形尺寸方面，整体占地边界控制在200mm见方的桌面范围内，机身总高度控制在400mm以内，放置在常规深度的吧台或者厨房台面上不会超出台面边缘，背部的电源线出线位置做了下沉式的走线槽设计，设备贴墙放置时不会被电源线顶起，保证放置的稳定性。设计过程中对机身的受力结构做了针对性优化，C型悬臂的转角位置做了加厚的筋位设计，抵消萃取头下压工作时产生的反向力矩，避免长期使用后悬臂出现形变偏移，外壳的拼接处全部采用止口结构配合，既可以减少拼接缝隙，也能提升整机外壳的结构强度，日常轻微磕碰不会出现外壳开裂或者拼接错位的问题。设备侧面预留了隐藏式的水位观察窗结构，内置水箱的容量可以满足连续制作10-12杯饮品的需求，无需频繁加水，水箱同样采用可拆卸结构，加水与清理水垢都可以独立操作，不会影响其他功能模块的结构稳定性。
