推拉式红色塑料外壳U盘结构设计

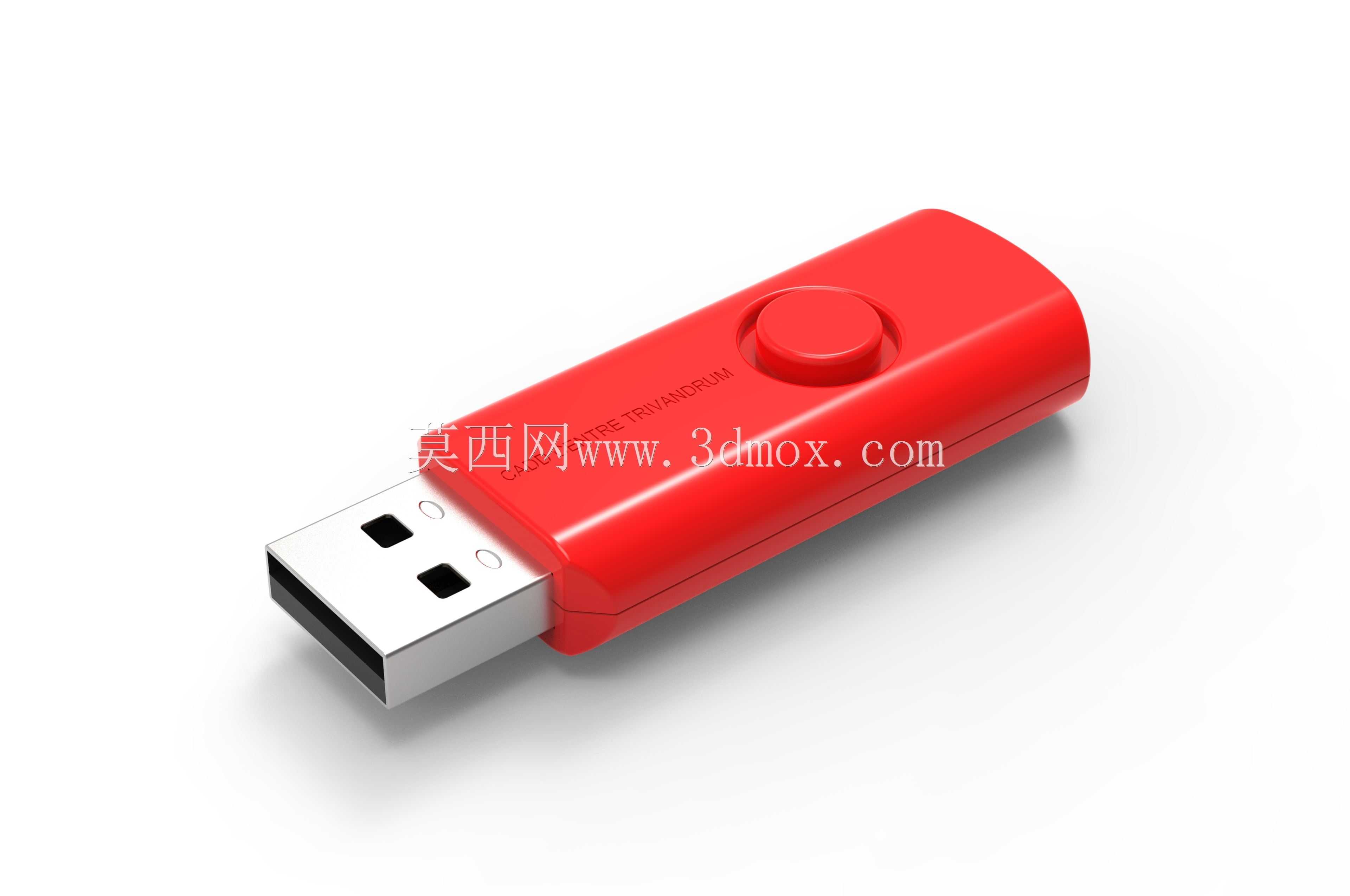

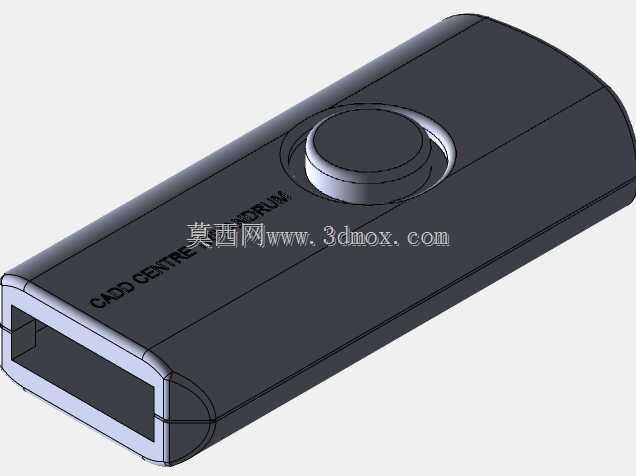

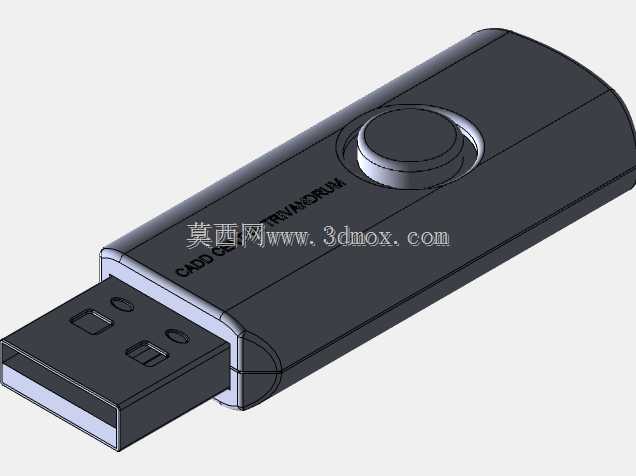

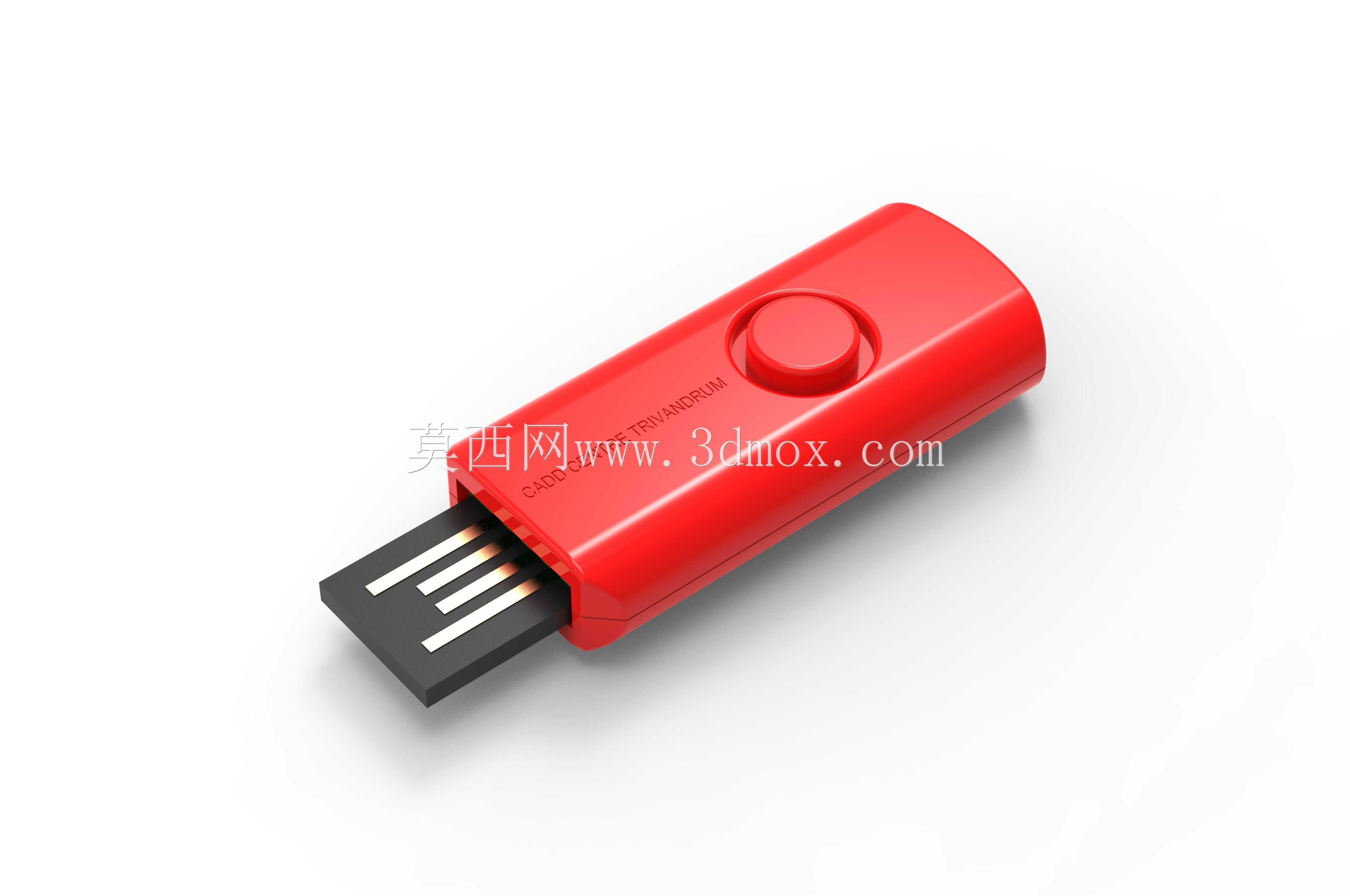

　　这款推拉式U盘的结构设计，首先围绕日常高频使用场景做了针对性优化，日常办公中跨设备拷贝图纸、文档，外出携带时和钥匙、工牌混放的磕碰场景，都在结构校核时做了边界验证。整体采用无帽推拉结构，省去了传统U盘盖帽易丢失的痛点，拇指按压壳体上的圆形推钮即可实现USB公头的伸出与收回，推钮的滑动行程做了限位设计，伸出到位后有明显的卡扣阻尼反馈，避免使用过程中接头回缩导致数据传输中断，收回到位后公头完全藏于壳体内部，无需额外防护盖即可避免金属接头被挤压变形、积灰氧化。外壳采用ABS塑料一体注塑成型，壳体做了圆角过渡处理，没有尖锐棱角，握持插拔时手感贴合，壳体壁厚控制在1.8mm，既保证了日常跌落的抗冲击强度，也不会因为壁厚过大导致整体尺寸臃肿。

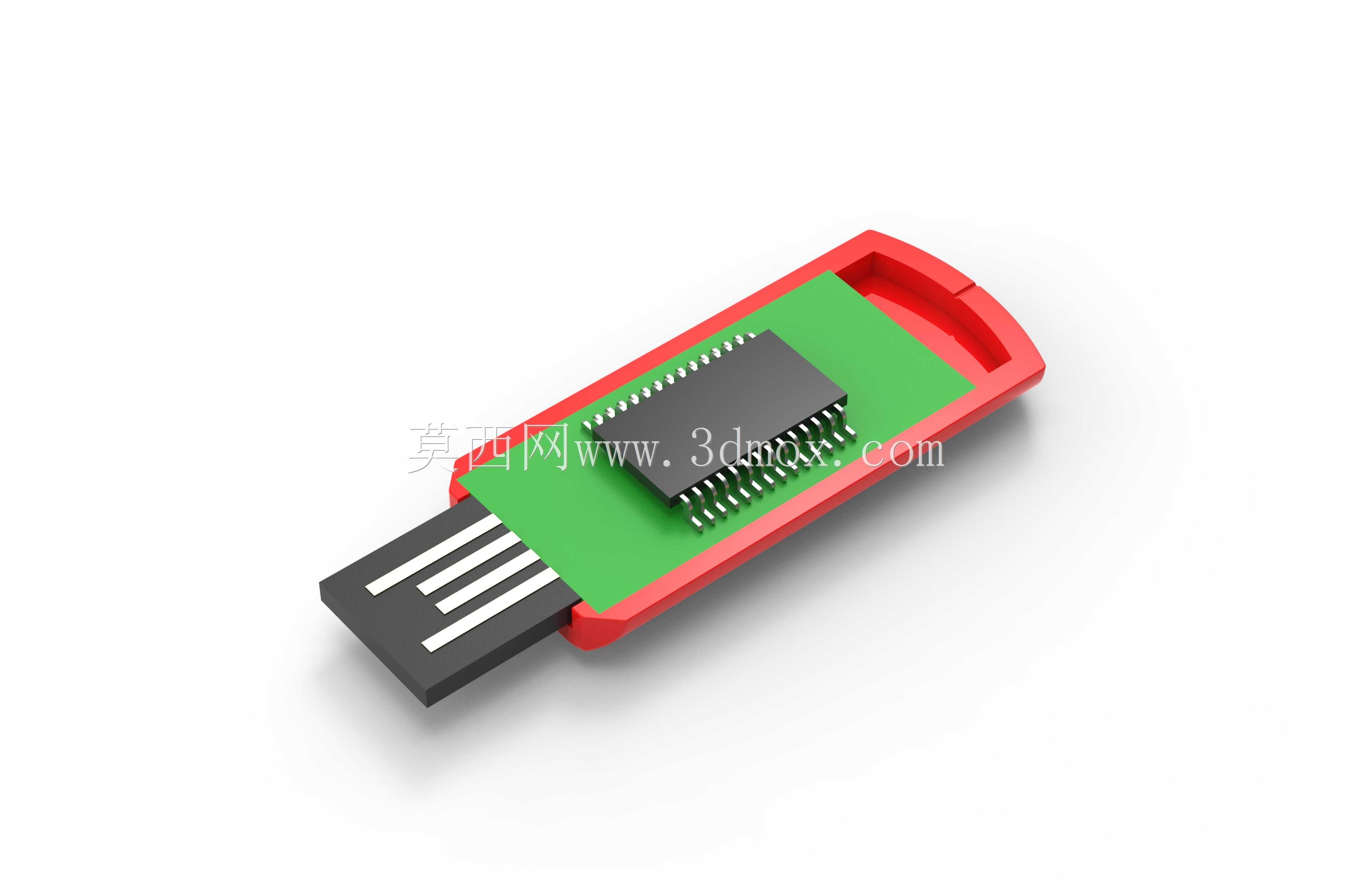

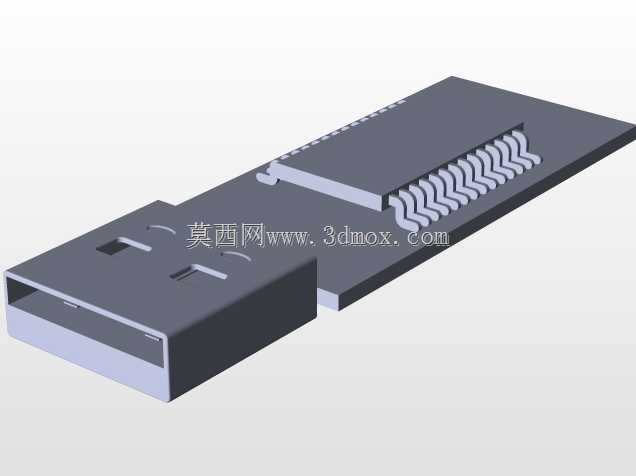

　　整体外形为长条形椭圆柱结构，宽度控制在19mm，厚度控制在10mm，长度在收回状态下为62mm，这个尺寸边界刚好适配绝大多数台式机、笔记本的堆叠USB接口，不会因为U盘本体过宽遮挡相邻的USB端口，在多接口同时使用的工控机、办公扩展坞场景下也能顺利插接。内部结构上，PCB板的固定槽做了周向限位筋，推钮和PCB尾部的联动卡扣做了0.2mm的间隙配合，滑动过程中没有卡滞感，金属USB公头和PCB板采用焊盘过孔焊接，伸出后公头的基准面和壳体端面齐平，插接时的受力直接传递到壳体加强筋上，不会因为反复插拔导致焊盘脱焊。外壳表面做了细晒纹处理，不容易残留指纹和划痕，红色壳体的辨识度较高，在杂乱的桌面、工具包中能快速找到，

　　推钮表面做了环形凹陷设计，拇指按压时不会打滑，插拔时的施力点刚好落在推钮位置，符合日常使用的操作习惯。从结构可靠性角度，整个产品没有多余的活动零件，除了推拉结构外其余部分均为卡扣加超声焊接固定，装配工序简单，量产时的良率更容易控制，日常使用中不需要额外维护，抗跌落性能满足1.2米自由跌落至水泥地面无结构损坏、功能正常的要求，适配日常办公、工业现场数据拷贝、学生资料存储等多场景的使用需求。
