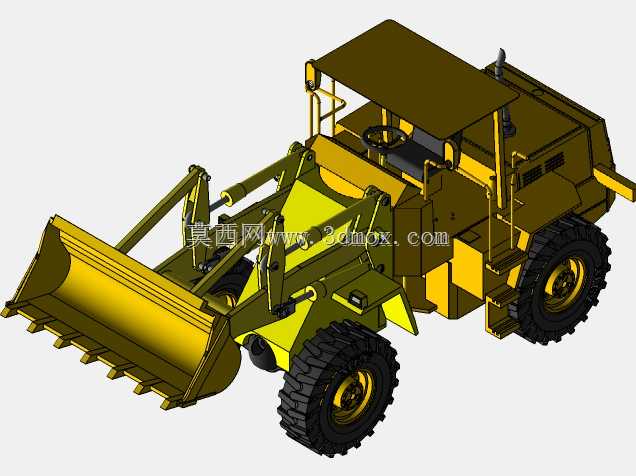

工程作业用轮式装载设备结构设计方案

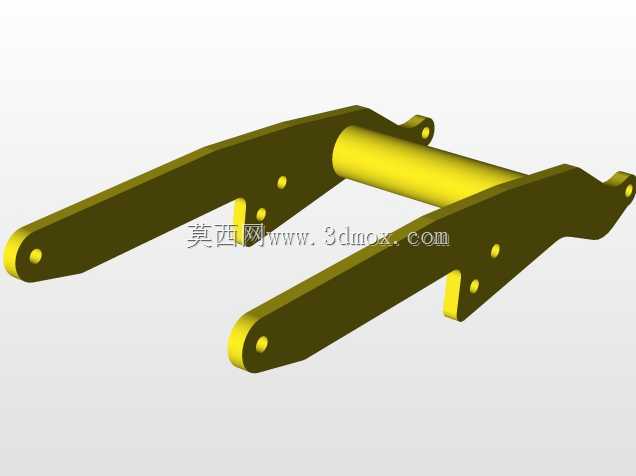

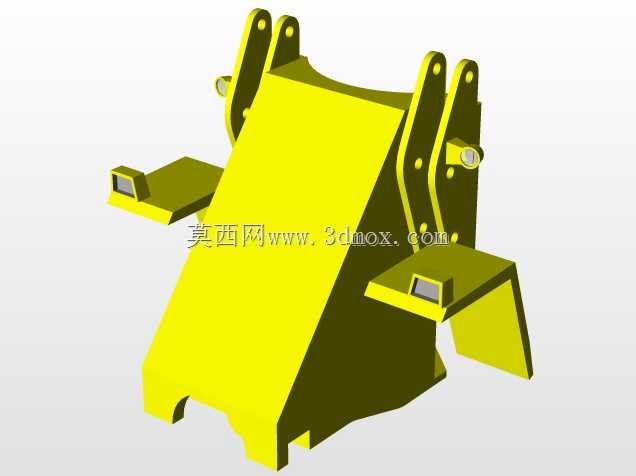

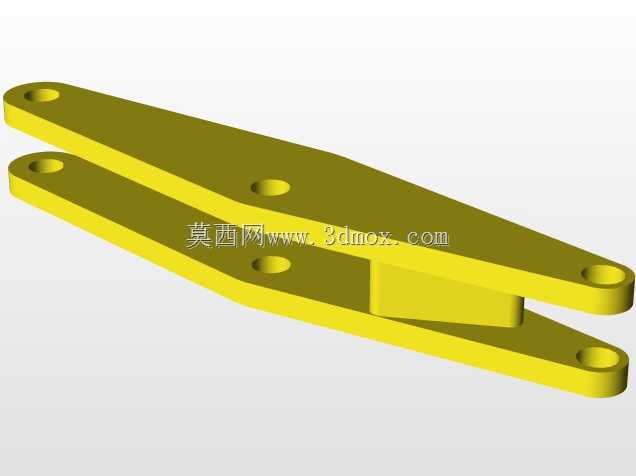

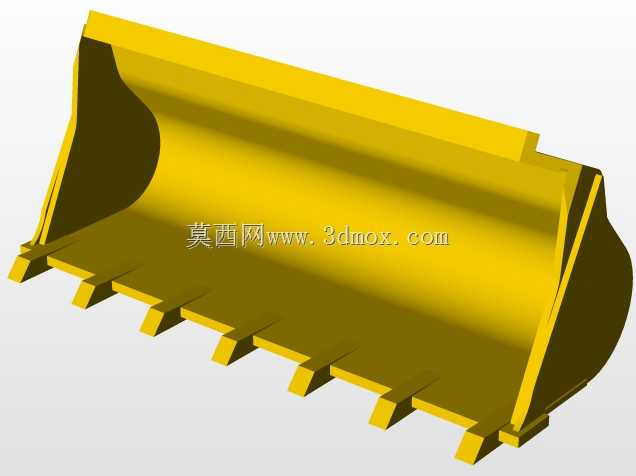

　　本次设计的轮式装载设备，主要面向散料堆场、基建施工现场、矿山采剥工作面等场景的短距离转运作业，可完成砂石、土方、煤炭、矿渣等散状物料的铲装、搬运、卸载作业，更换适配属具后还可承担轻度推平、起重、物料抓举等拓展任务，是工程施工领域通用性极强的作业装备。设计过程中优先考虑了设备在非硬化路面的通过性，采用铰接式车架结构，转向时前后车架可绕铰接点相对偏转，最小转弯半径控制在同吨位设备的常规合理区间，能够在狭窄的施工场地内灵活完成转向、掉头动作，适配乡镇基建、厂区内部转运等作业空间受限的场景。工作装置采用反转六连杆机构，在动臂举升的全行程范围内，铲斗可保持相对平稳的收斗角度，避免举升过程中物料洒落，同时在最高卸料位置时，

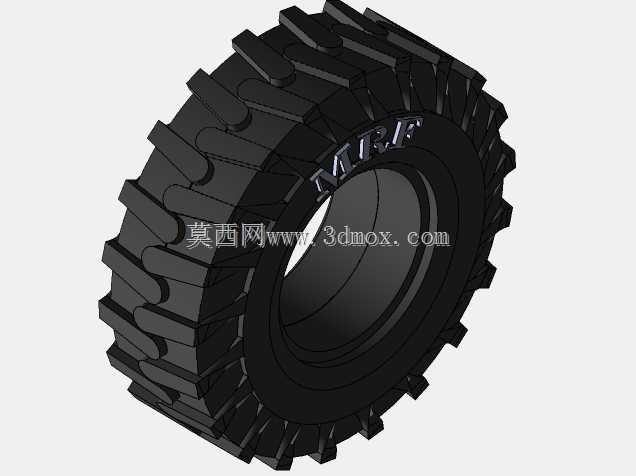

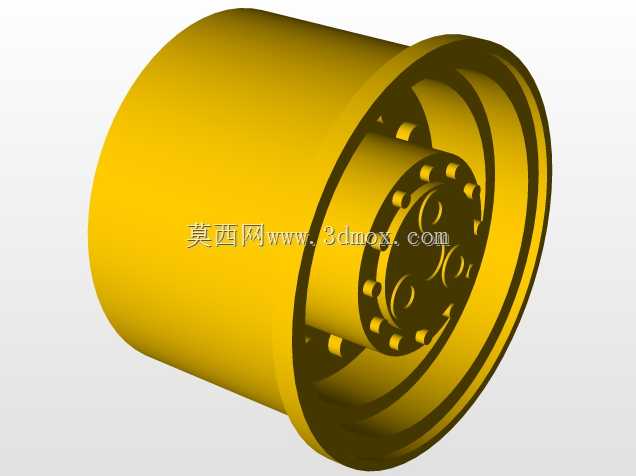

　　铲斗可实现足够的卸料角度，保证粘性物料也能顺利卸出，不会出现斗内残留过多的问题。动力舱的布局充分考虑了日常维保的操作空间，发动机、液压泵、滤清器等需要定期检查更换的部件，都预留了足够的拆装操作余量，日常维保无需拆解大量外围覆盖件，可有效降低设备运维的时间成本。行走系统采用大尺寸工程轮胎，胎面花纹针对泥泞、碎石路面做了优化设计，接地比压控制在合理范围，在松软土方路面作业时不易出现陷车问题，驱动桥配置了轮边减速结构，可在不增大主减速器尺寸的前提下获得足够的驱动扭矩，保证铲装作业时的插入力足够，能够顺利插入密实的料堆完成取料。液压系统采用负载敏感变量泵配置，可根据作业负载自动调整输出流量，在空载动作时可获得更快的动作速度，

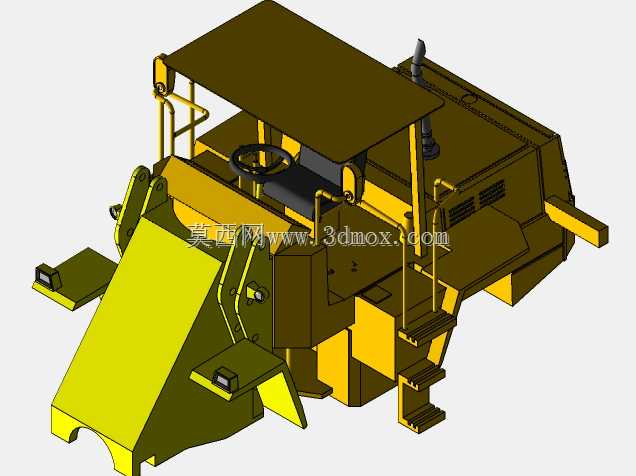

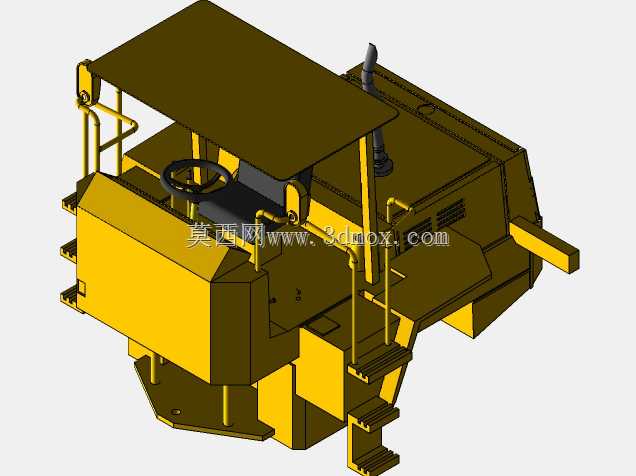

　　重负载铲装时自动提升输出压力，兼顾作业效率与能耗表现，管路布局避开了高温部件与运动干涉区域，管夹固定间距符合工程机械设计规范，可减少作业过程中的管路振动磨损，降低液压系统泄漏的概率。驾驶室的视野设计经过反复校核，操作人员坐在驾驶位时可清晰观察到铲斗刃口、前轮边缘以及后方作业区域，减少作业过程中的视觉盲区，覆盖件的造型采用圆弧过渡设计，既可以减少作业过程中棱角处的磕碰变形，也能降低设备行驶过程中的风阻，同时覆盖件的拆分充分考虑了加工工艺性，所有钣金件都可通过常规冲压、折弯工艺完成加工，无需特殊定制模具，可有效控制生产制造成本。整机的安装边界充分考虑了公路转运的尺寸限制，整机宽度、高度都符合常规平板拖车的装载要求，转场运输时无需拆解核心部件，可直接开上拖车完成转场，大幅降低跨区域作业的转场成本。
