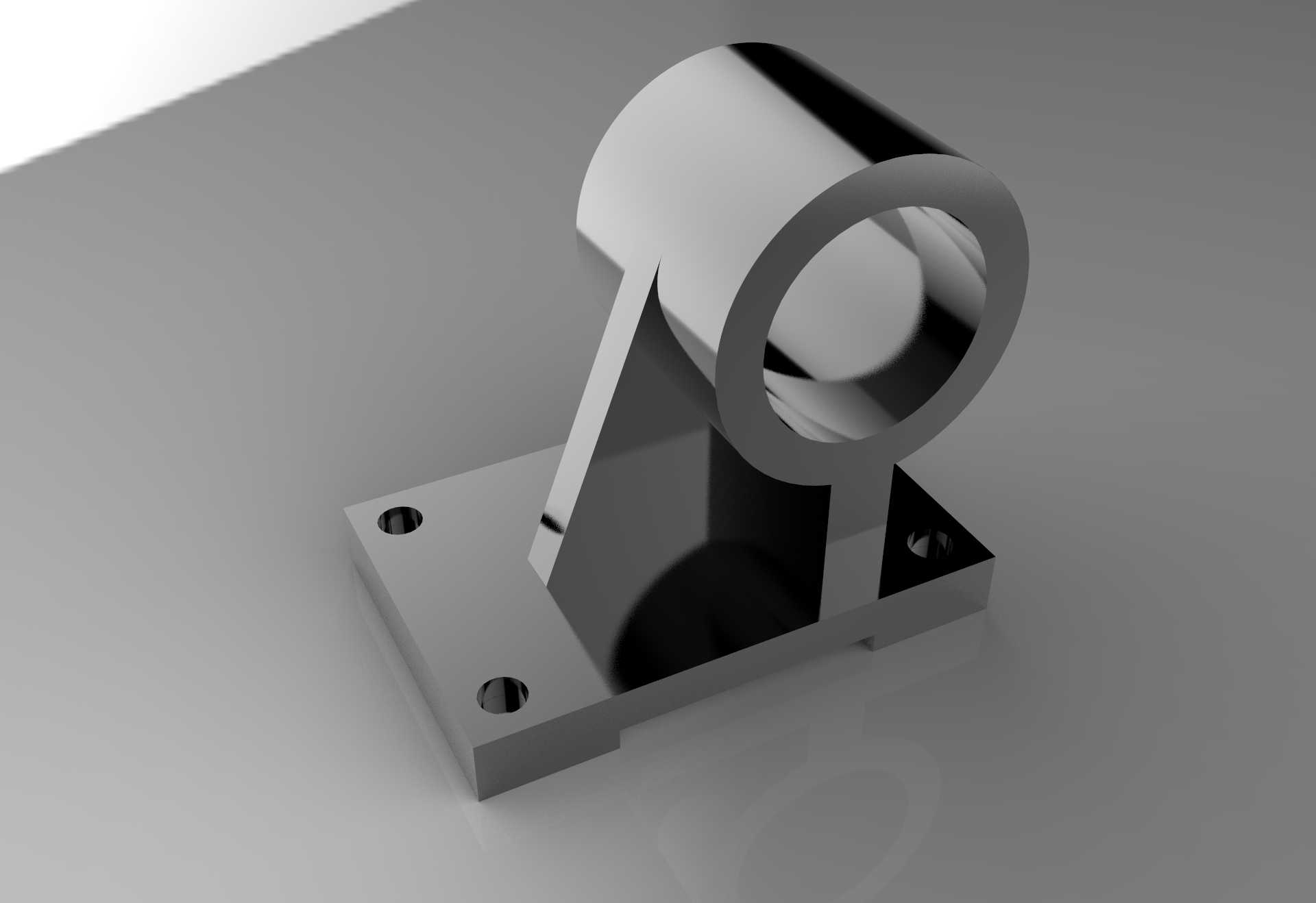

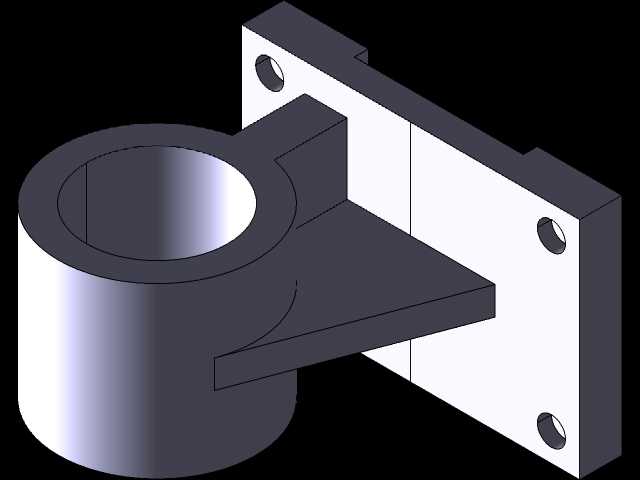

带安装底板斜撑式圆筒支撑构件

这类支撑构件常见于中小型工业设备的管线布设、动力部件挂载场景，多用于固定水平走向的圆柱形轴套、管线或者小型回转类部件，在输送线侧边导轮安装、小型设备操作手柄支撑、气动管路固定座等工况下都能见到同结构的应用。构件底部为方形安装底板，底板上预留三个沉头安装孔，孔位呈三角分布，安装时可通过内六角螺栓将整个构件锁紧在设备机架的安装平面上，沉孔设计能保证螺栓头完全没入底板平面，不会突出平面干涉上部支撑的部件安装，底板的边缘做了小尺寸倒角处理，避免安装作业时锐边划伤操作人员。上部的圆筒支撑段为整圆贯通结构，内壁预留了足够的配合公差带，既可以穿装光轴作为转动支撑座，也可以穿装输送管路作为固定支撑，圆筒的端面做了精加工平面，保证与配套安装的法兰、端盖类部件能完全贴合，不会出现装配间隙。连接底板与上部圆筒的斜向支撑板采用三角支撑结构，这一设计是为了在控制整体构件重量的前提下最大化提升结构刚性，斜板与底板、圆筒的连接位置都设置了角撑板，角撑板与主体连接的所有棱边都做了圆角过渡处理，一方面是消除焊接应力集中点，避免长期受载后焊缝位置出现开裂，另一方面也能减少构件表面的应力集中，在承受径向载荷时能将受力均匀分散到底板的整个安装面，不会出现局部应力过大导致底板变形的问题。整个构件的焊接位置都做了焊后打磨处理，外表面平整无焊瘤，既可以直接做喷漆防锈处理用于普通工业场景，也可以做镀锌钝化处理用于有轻度防腐要求的工况。设计时需要注意圆筒的中心高度要匹配配套部件的安装高度，避免出现装配后部件与机架干涉的问题，底板的安装孔位需要提前与机架上的预装孔位做同轴度校验，三个安装孔的孔径要比配套螺栓大0.2mm左右，预留一定的安装调整余量，方便现场装配时微调位置。斜撑板的厚度要根据实际承载的载荷大小调整，常规工况下采用与底板等厚的钢板即可，如果需要承受较大的冲击载荷，可以适当加厚斜撑板或者在斜撑板两侧增加加强筋，进一步提升结构的抗载荷能力。圆筒的长度要根据穿装部件的配合长度确定，要保证穿装的轴或者管路有足够的支撑长度，避免出现悬臂过长导致的部件晃动问题。
