建筑施工用格构式塔式起重设备结构模型

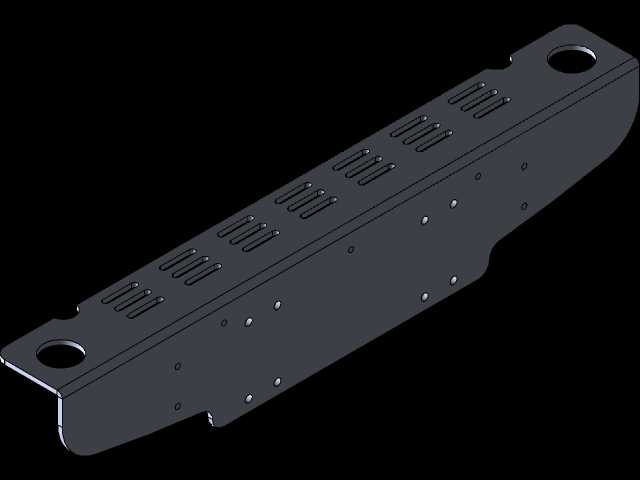

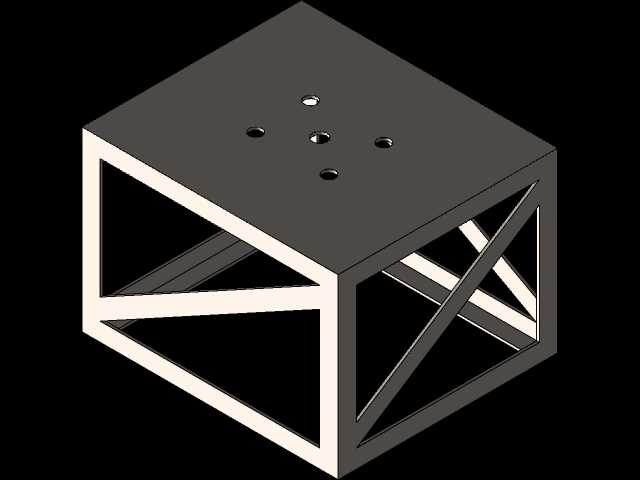

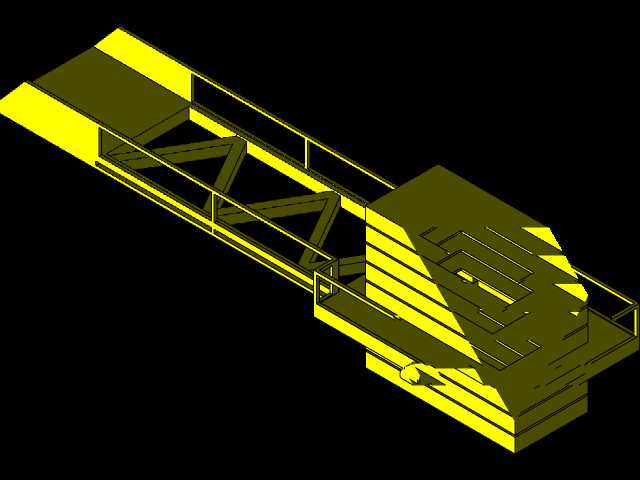

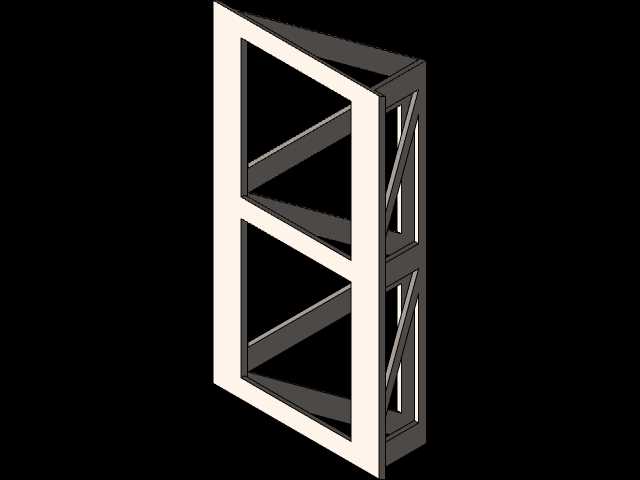

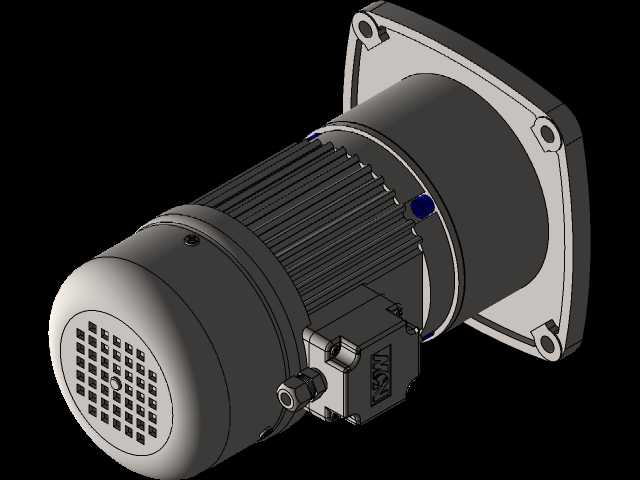

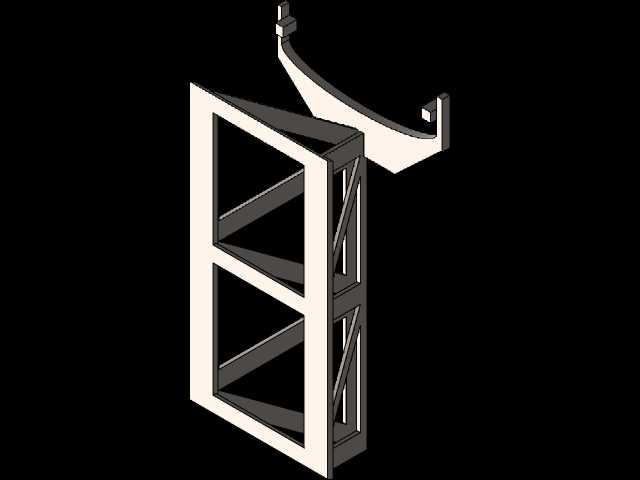

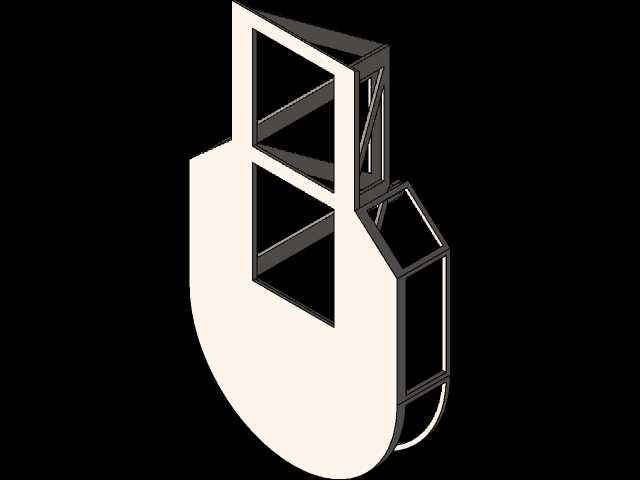

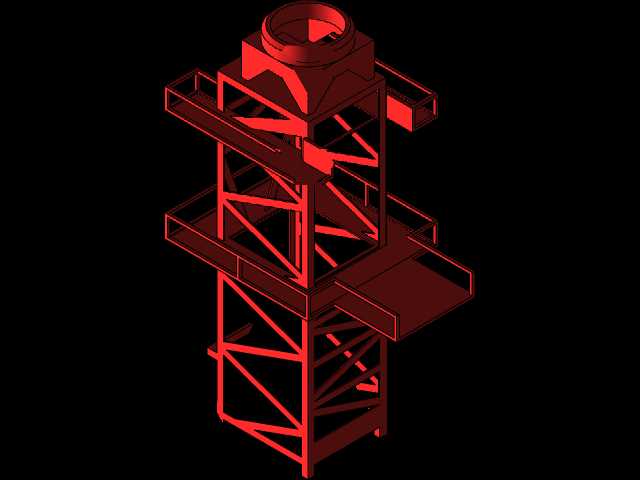

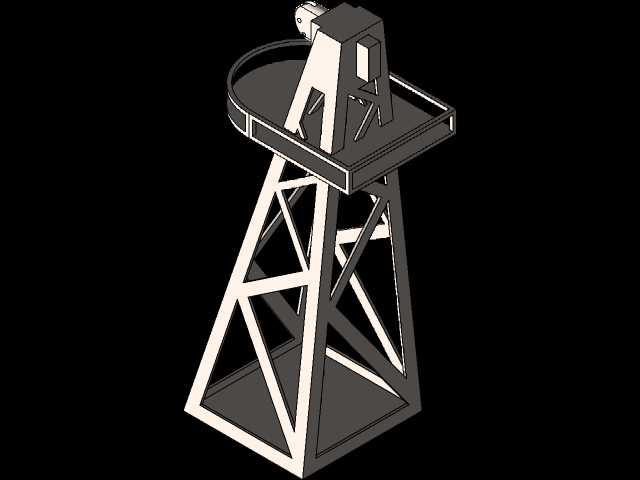

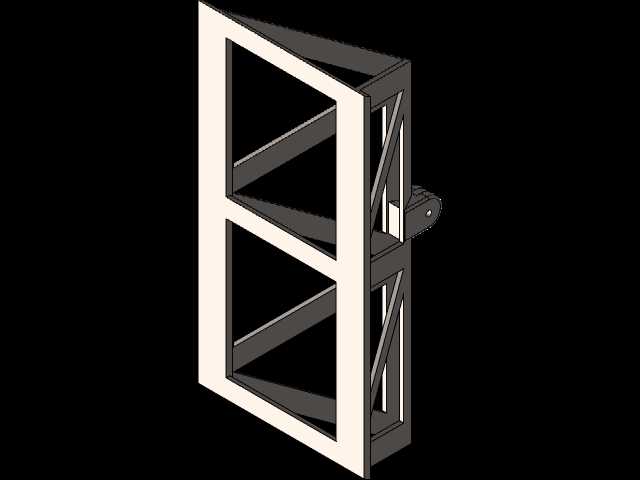

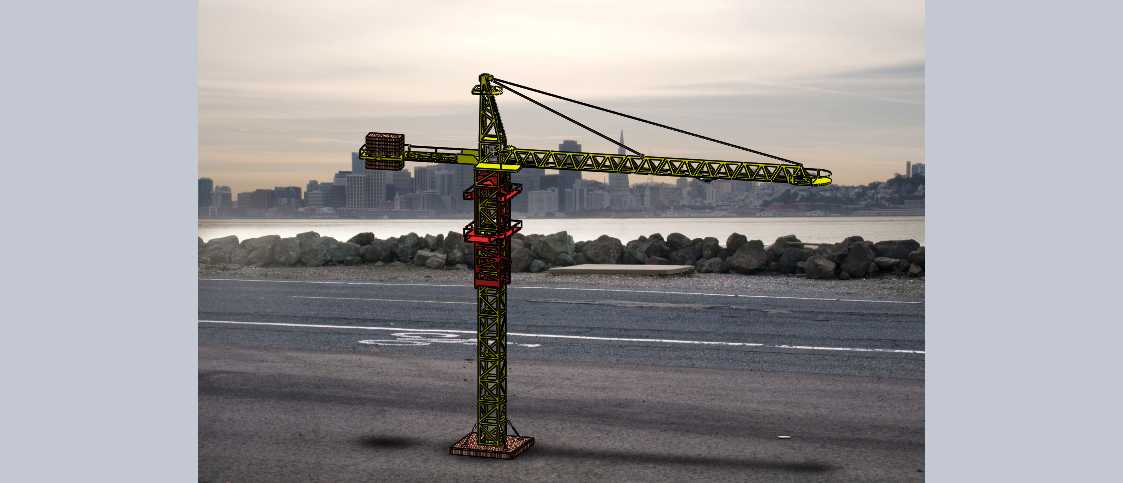

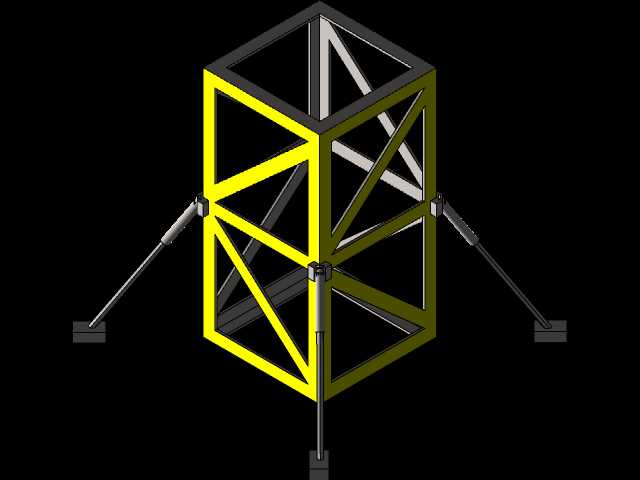

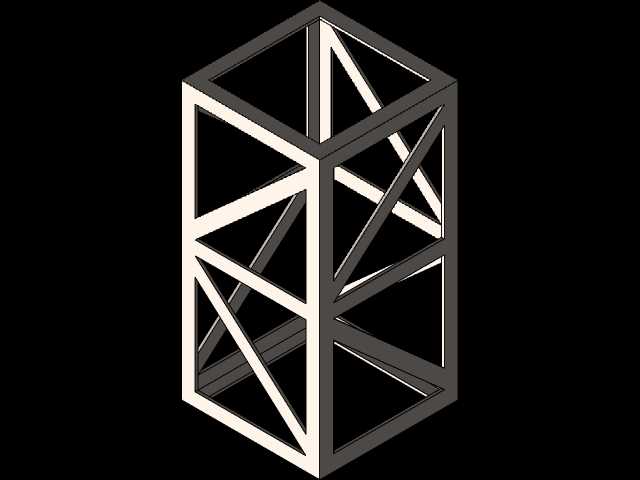

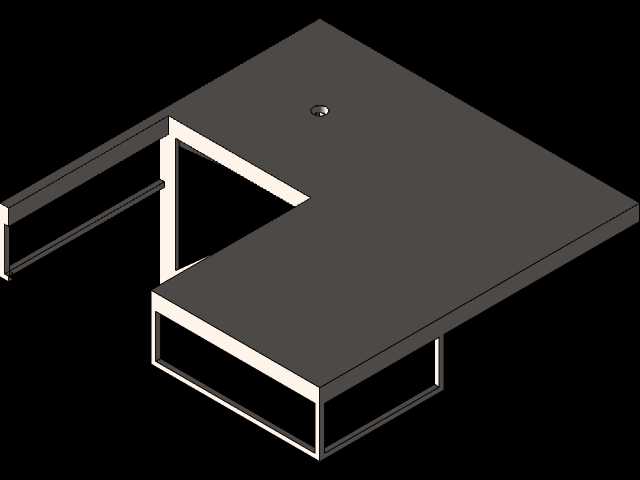

这款格构式塔式起重设备的三维结构模型，完整还原了建筑施工场景中核心垂直运输装备的全尺寸结构细节，建模过程中严格遵循工程现场实际安装边界要求，塔身标准节采用通用格构桁架结构，单节截面尺寸适配常规施工场地的运输与吊装限位，整机组装后覆盖的作业半径可满足多数民用建筑、工业厂房施工的物料覆盖需求，平衡臂与起重臂的铰点连接位置、配重块安装区间都按照实际受力逻辑做了结构还原，能直观呈现设备空载、带载状态下的重心分布逻辑。从实际应用场景来看，这类设备主要承担建筑工地的钢筋、模板、脚手架管件、预制构件等物料的垂直与水平转运作业，不同臂长配置可适配从狭窄城区旧城改造项目到开阔郊野大型产业园施工的不同场地条件，模型中保留的附着装置安装点位，可对应不同建筑高度下的塔身加固需求，明确给出了设备与建筑结构的连接间距要求，避免现场安装时出现干涉问题。设计思路上，模型拆分了塔身标准节、回转支承总成、起重臂节、平衡臂、塔帽、变幅小车、吊钩滑轮组等独立可拆分模块，每个模块的连接法兰、销轴定位孔都做了细节还原，可直接用于施工方案模拟中的设备排布验算，也能辅助刚入行的结构设计人员理解这类起重设备的传力路径——从吊钩起吊的荷载通过变幅小车传递到起重臂桁架，再经塔帽斜拉索传递到回转支承，最终通过塔身标准节传递到下部基础承台。模型中还还原了爬梯、操作平台、休息平台等附属结构的安装位置，明确了设备自身运维通道的空间尺寸，现场安装时可提前核对这些结构与周边外脚手架、施工电梯的安全间距，避免后期出现安全防护距离不足的问题。起重臂上的变幅轨道、小车牵引绳导向滑轮位置都按照实际构造建模，可直观演示变幅作业时的小车行走路径，配合起升滑轮组的结构，能清晰展示不同幅度下的起升高度限位对应的空间边界，为施工场地的总平布置提供直观的三维参考，避免出现吊装盲区或者与周边临时设施的碰撞问题。
