黄铜双圈挂画固定螺杆支架结构

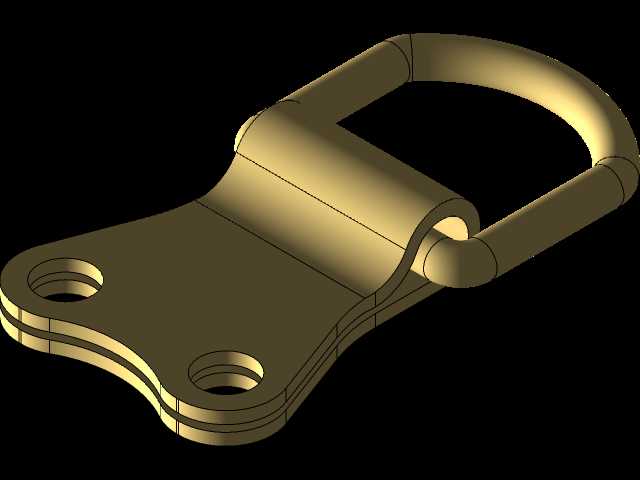

这款黄铜材质的双圈挂画支架，核心应用场景集中在画廊、美术馆、高端家居软装的重型画框挂载作业中，区别于普通塑料或薄铁皮挂画件，它可搭配常规钢丝挂画线使用，直接将大尺寸、大重量的实木画框、油画框、装裱摄影作品牢固固定在墙面画框上，避免重型画框长期挂载出现的下坠、脱落风险。从结构设计思路来看，整体采用一体折弯加叠层铆接的结构逻辑，底部安装板设置两个沉头安装孔，安装时可将沉头螺丝完全没入板材平面，不会出现螺丝凸起剐蹭画框背板的问题，安装板边缘做了圆弧过渡处理，没有尖锐棱角，既避免安装过程中划伤操作人员，也不会剐蹭画框的木质或布艺包覆层。上方的双圈挂环采用圆钢折弯成型，挂环与底部安装座的连接位置做了卷边铰接结构，挂环可沿铰接轴小幅度转动，适配不同角度的挂画走线，哪怕墙面存在轻微不平整、挂画线安装角度有偏差，也能通过挂环的自适应转动保证受力均匀，不会出现局部应力集中导致的结构断裂。从安装边界来看，底部安装板的孔位间距适配市面上绝大多数重型画框的预装挂点，不需要额外在画框背板上重新打孔，直接对齐原有孔位即可完成固定，安装板整体厚度经过载荷校核，可承载单幅50kg以内的重型画框，挂环的内圈尺寸适配直径2mm到4mm的常规挂画钢丝或尼龙挂绳，不需要额外搭配转换接头。结构细节上，板材叠层位置做了压合贴合处理，没有多余的缝隙，长期使用不会积灰藏污，黄铜材质本身的抗锈蚀性能也能保证在潮湿的南方室内环境下长期使用不生锈，不会出现锈迹污染墙面或画框的问题。挂环的折弯位置做了圆角处理，没有尖锐的切口，挂画线搭在挂环上不会被硬棱磨断，长期挂载的可靠性更高。在实际软装施工中，这类支架往往成对使用，分别固定在画框上部的左右两个挂点，配合墙面的挂画轨道即可实现画框的高度自由调节，不需要在墙面上额外打多余的孔位，对于需要经常更换展品的画廊空间来说，这类配件的通用性和耐用性远优于普通的一次性挂画挂钩。建模过程中对铰接位置的配合间隙做了精准还原，既保证挂环的转动灵活性，也不会出现间隙过大导致的挂环晃动问题，所有的倒角、沉孔结构都按照实际加工工艺做了还原，可直接用于加工前的结构校核，也可作为五金配件选型的可视化参考。
