方形TDV暖通送风空气扩散器结构设计

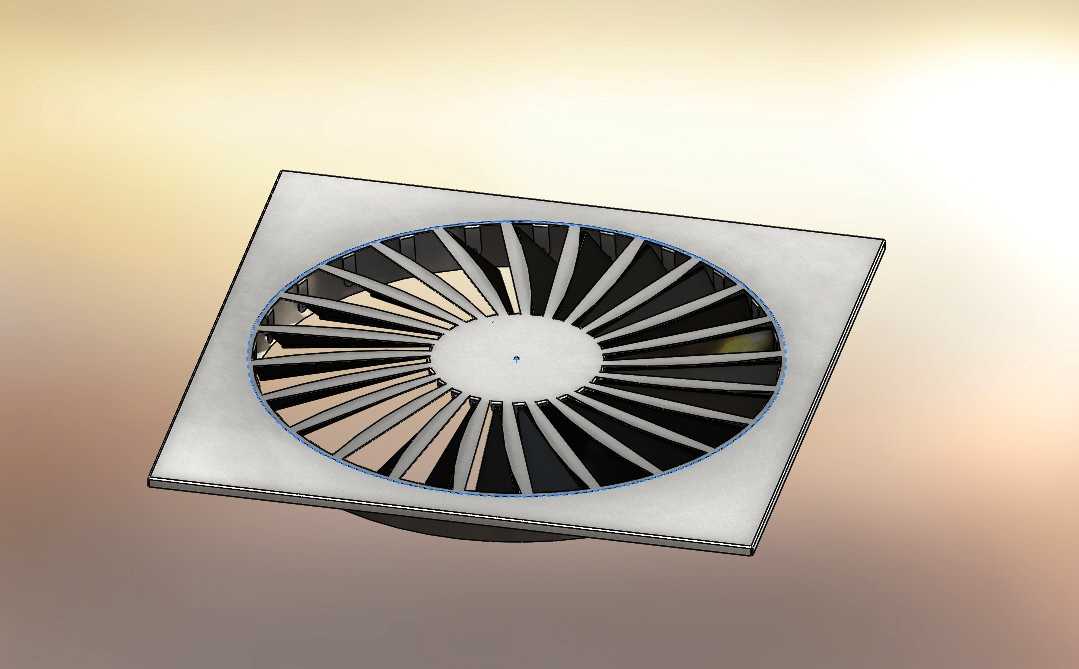

这款方形空气扩散器主要应用于商用办公、公共场馆、工业厂房等场景的暖通空调送风系统末端，作为顶装式送风部件承担气流组织分配的核心作用，安装后可将空调系统输送的处理后空气以合理的流态扩散至室内空间，避免送风直吹带来的不适感，同时保障室内气流场均匀分布，提升空间内的通风换气效率。从结构设计来看，产品采用外方内圆的整体布局，外部方形边框适配常规吊顶模块的安装尺寸，边长为595mm，刚好匹配主流矿棉板、石膏板吊顶的标准模数，安装时可直接嵌入吊顶龙骨预留位，无需额外裁切吊顶板材，边框边缘做了窄边收边处理，安装后与吊顶面贴合度高，外露面平整无突兀凸起，兼顾安装便利性与装饰协调性。内部的径向导流叶片采用多叶片等角度排布设计，叶片从中心轮毂位置向外缘呈放射状延伸，每片叶片的曲面弧度经过流场优化，可将垂直向下输送的气流沿径向均匀扩散，形成覆盖面更广的贴附送风气流，避免局部风速过高造成的吹风感，同时叶片之间的通流截面经过计算，在保障送风扩散效果的同时控制送风阻力，降低空调系统的风机能耗。中心轮毂位置做了圆弧过渡处理，避免气流在中心区域形成涡流死角，减少送风过程中的气动噪声，适配对声环境要求较高的办公、会议类场景。设计过程中优先考虑了安装边界的适配性，产品整体嵌入吊顶后的外露厚度控制在较低范围，不会过度占用吊顶上方的管线排布空间，适配多数常规吊顶的内部净空要求，边框上预留的安装孔位可直接与吊顶龙骨或预设的固定支架连接，安装工序简单，后期拆卸清洗叶片时也无需整体拆除边框，仅需拆卸内部导流组件即可完成清洁维护。从实际使用角度出发，这类扩散器的结构设计充分平衡了送风性能、安装适配性与后期维护需求，叶片的排布角度经过反复调整，可在不同送风静压下保持稳定的气流扩散形态，不会因送风压力波动出现气流偏斜、局部送风不均的问题，方形外框的结构刚性充足，运输与安装过程中不易出现边框变形，可保障长期使用后与吊顶面的贴合度，避免边框翘边产生的缝隙漏风问题。
