工业厂房钢结构框架三维设计

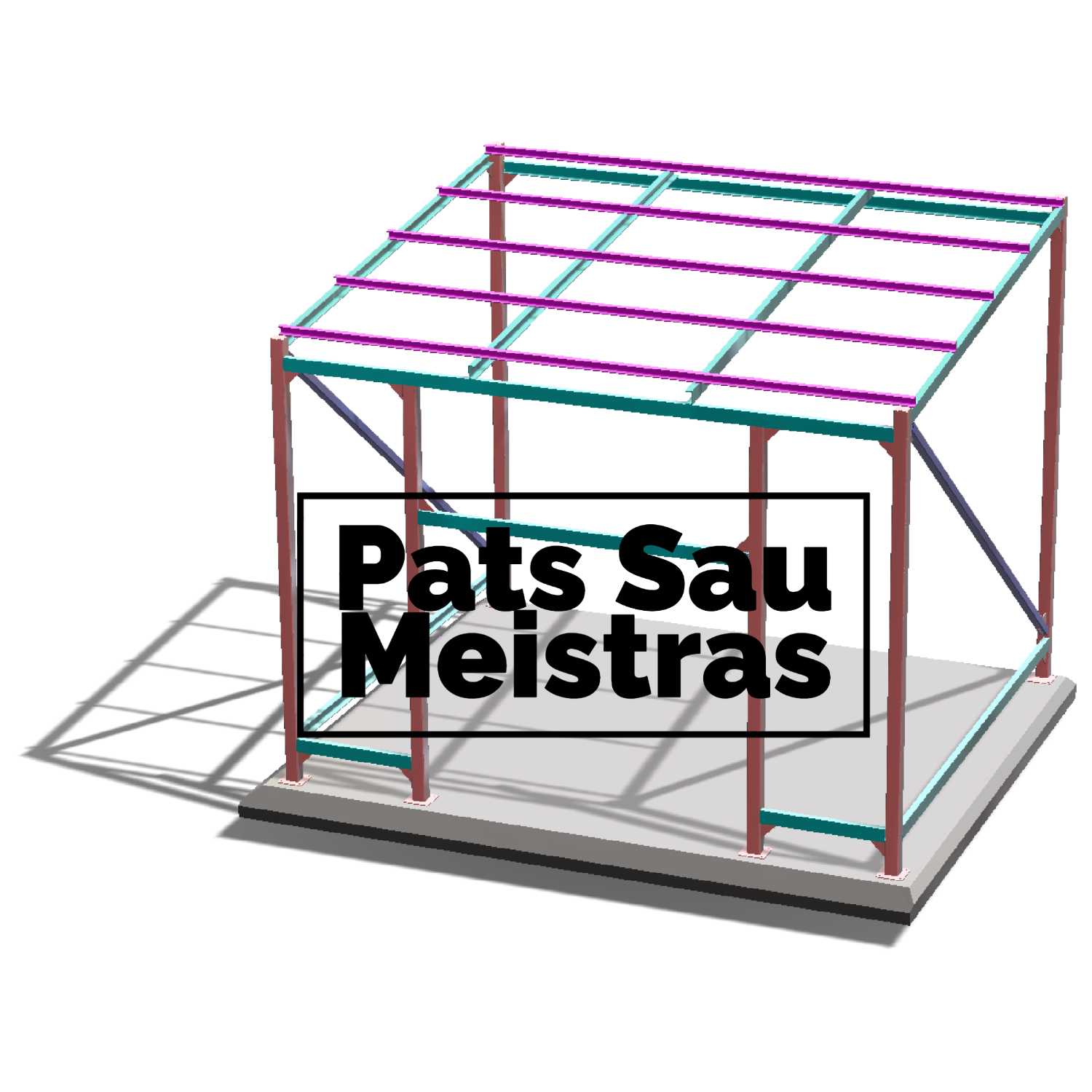

这套钢结构框架模型对应工业厂区内压缩机配套厂房的主体承载结构，在实际厂区布局中，这类框架主要用于罩护室外布置的压缩机组，隔绝日晒雨淋、高空坠物对设备本体的损伤，同时为配套的管线桥架、检修照明、通风附件提供安装挂载点位。从结构设计逻辑来看，整体采用柱网对称布局，竖向承重构件选用H型钢立柱，柱脚通过预埋锚栓与混凝土基础承台刚性连接，能够平衡压缩机组运行时传递的低频振动载荷，避免长期运行出现结构共振。顶部主次梁采用分层排布设计，沿厂房跨度方向布置的主梁承担屋面恒载与积雪活载，垂直于主梁方向布置的次梁用于固定屋面板，梁柱连接节点采用加劲肋补强的焊接节点，搭配斜向布置的柱间支撑，能够有效提升框架整体的抗侧刚度，抵御厂区所在区域的常规风载。在安装边界的尺寸把控上，框架内部净空高度预留了足够的检修操作空间，能够满足压缩机主机吊装、日常维保的作业高度需求，柱网间距避开了压缩机组的基础轮廓，同时预留出周边管线敷设、巡检通道的宽度，不会出现结构立柱与设备本体、工艺管线干涉的问题。框架的构件选型充分考虑了现场加工的便利性，所有型钢构件均采用常规量产规格，无需定制特殊截面型材，现场安装时可通过预制节点板快速拼接，降低现场焊接的作业量，缩短施工周期。从实际应用场景出发，这类敞开式钢结构厂房不需要砌筑封闭墙体，仅需在顶部铺设压型钢板屋面，既能够满足设备防护的核心需求，又能保证厂房内部的通风散热，适配压缩机组运行时的散热要求，避免封闭空间内热量积聚影响设备运行效率。结构设计阶段还预留了后续拓展的挂载点位，可根据后期运维需求在立柱上加装检修爬梯、管线支架、监控设备等附属设施，不需要额外对主体结构进行打孔焊接，减少对结构承重性能的破坏。
