螺旋紧凑型节能荧光灯三维结构设计

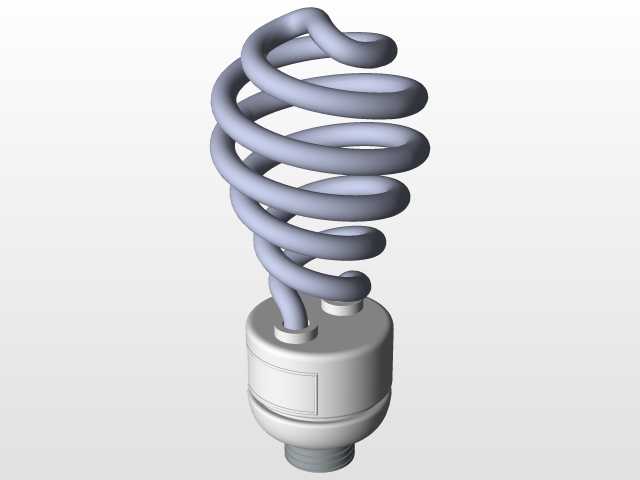

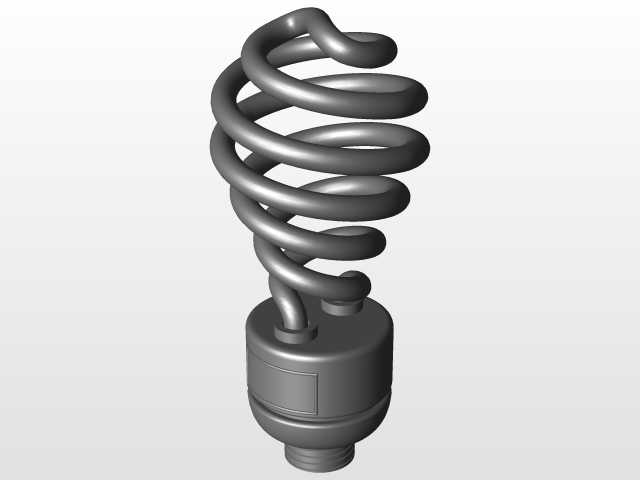

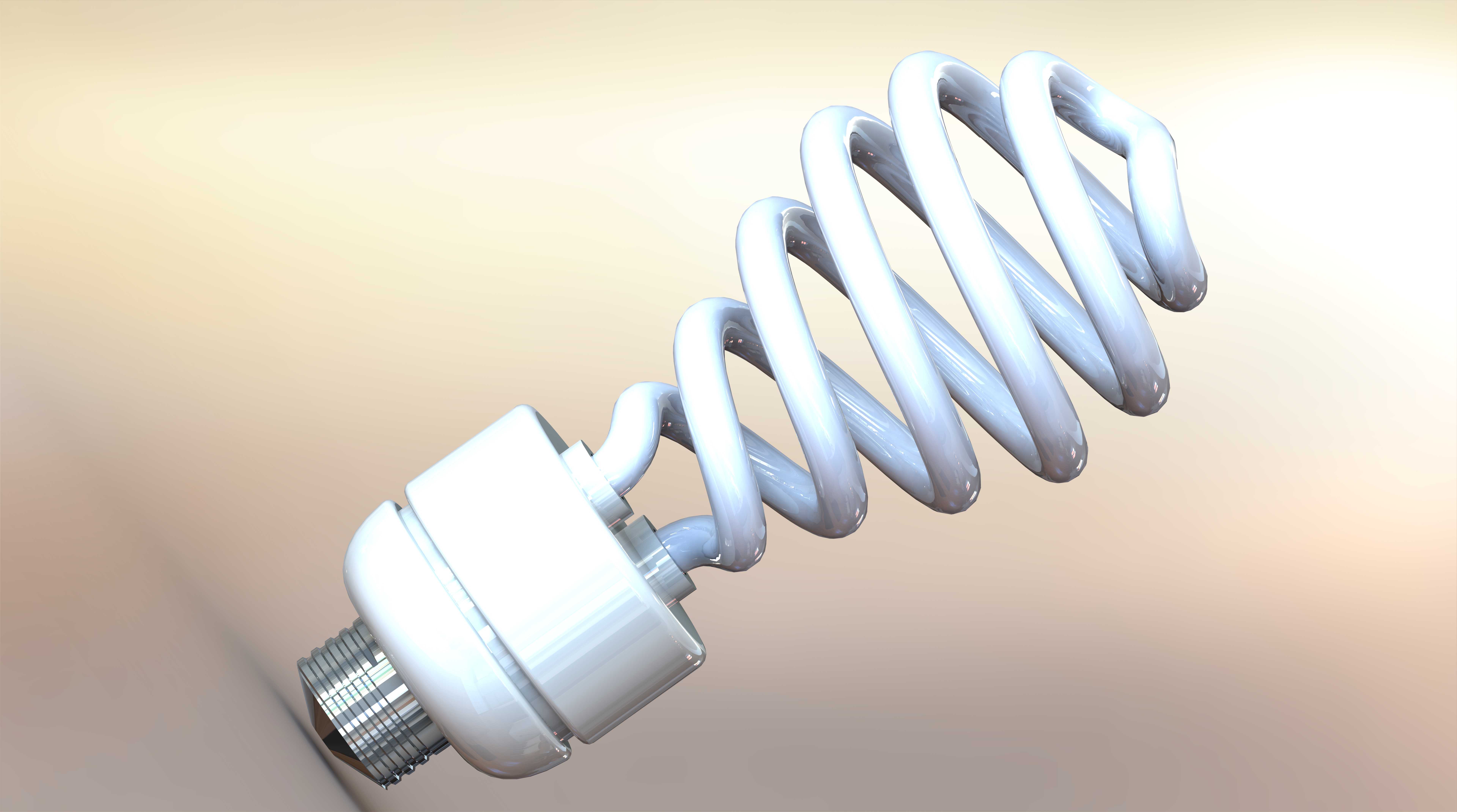

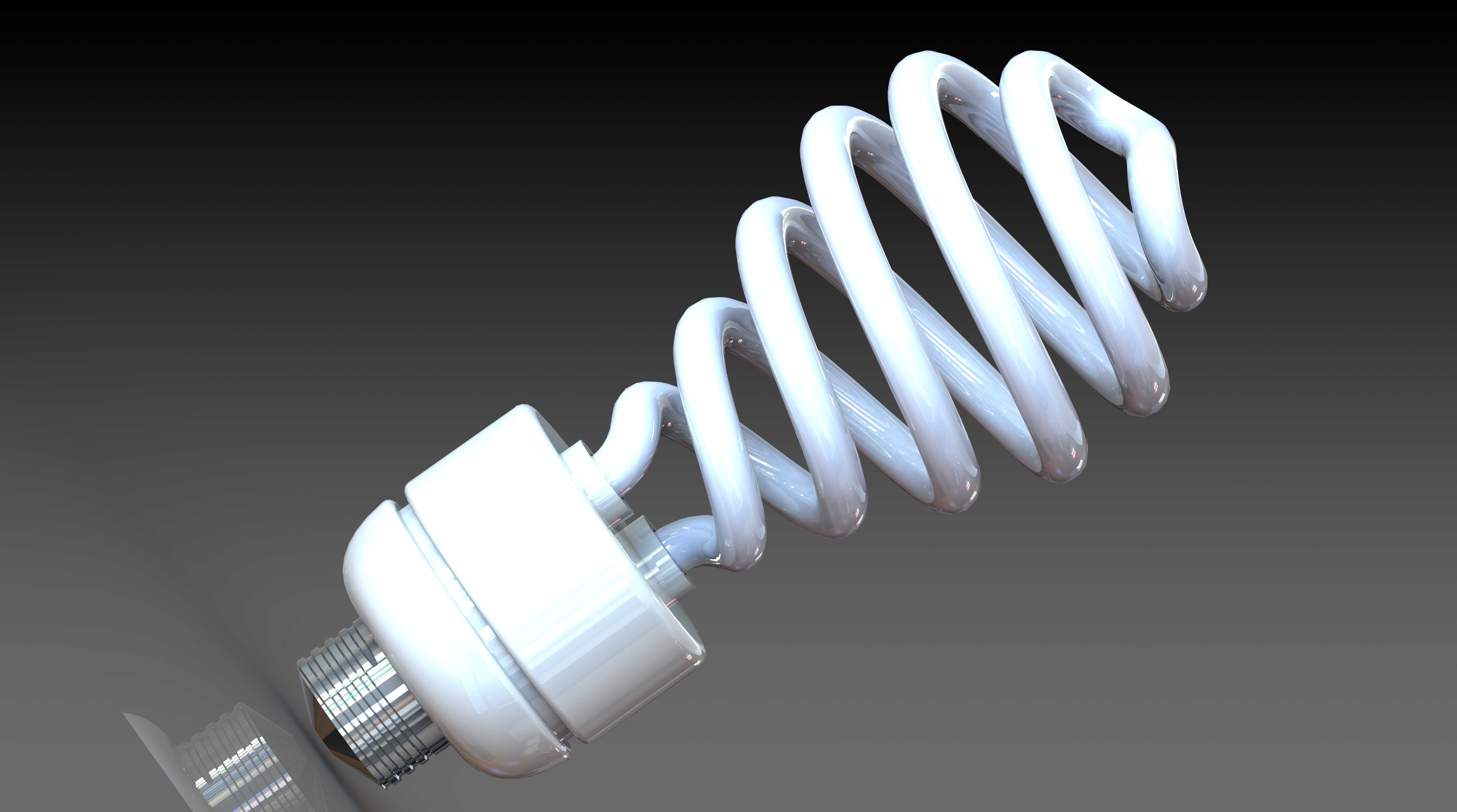

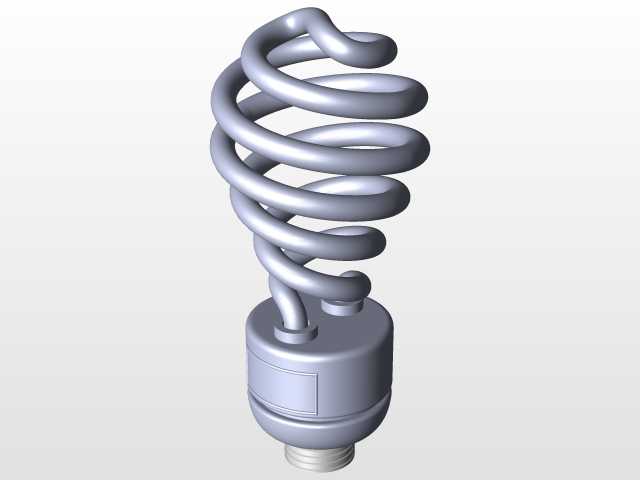

这款螺旋结构紧凑型荧光灯的三维建模，完全围绕民用及商用照明场景的替换需求展开，日常商超、办公隔间、家用吊顶灯座、工业辅助照明区域都能见到这类产品的身影，核心用途是在匹配传统白炽灯通用安装接口的前提下，实现更高的光效转化，降低长期使用的能耗水平。设计阶段最先敲定的是安装适配边界，灯头采用通用螺口规格，外径、螺纹牙距完全符合通用灯座的安装公差要求，无需额外改造原有线路底座就能直接替换，整体安装后的外露长度控制在常规灯罩的容纳范围内，不会出现灯罩无法扣合的干涉问题。螺旋形态的灯管排布是整个设计的核心，区别于传统U型多管并排的结构，螺旋卷曲的排布方式能在有限的立体空间内拉长荧光灯管的有效发光长度，在不扩大整灯径向尺寸的前提下提升额定光通量，同时螺旋结构的重心沿灯头中轴线分布，安装后不会出现偏心受力的情况，长期使用也不会因自重导致灯座接触片变形。建模过程中对灯管管壁的厚度做了贴合实际生产的还原，玻璃管弯折处的曲率经过反复调整，避免弯折半径过小导致管壁厚度不均、生产过程中出现开裂漏汽的问题，灯管与下端塑料壳体的衔接位置做了密封结构的预留，匹配实际生产中的封胶工艺要求，保障灯管内部的惰性气体填充环境稳定。下端的塑料壳体分为上下两个扣合结构，内部预留了电子镇流器的安装腔体，腔体的筋位排布完全匹配常规镇流器电路板的固定孔位，同时壳体表面预留了散热缝隙的位置，避免长期工作时内部电子元件积热导致寿命衰减。灯头与塑料壳体的衔接位置做了滚花防滑结构，方便安装时徒手拧动，同时做了绝缘台阶的设计，避免安装过程中手指误触灯头金属部分引发触电风险。整个模型的所有配合面都预留了合理的装配公差，金属灯头的导电触点突出高度符合安全规范，既保证接触导通的可靠性，也不会因为突出过多导致安装时出现短路风险。从结构设计的角度看，这类紧凑型荧光灯的建模难点在于螺旋灯管的曲率顺滑度，以及各部件之间的装配干涉检查，建模时需要反复验证螺旋扫描路径的螺距与管径的匹配关系，避免相邻螺旋圈的管壁出现贴合过近导致的散热不畅问题，同时要保证灯管末端与壳体内部接线端的衔接角度合理，不会出现灯管根部受力弯折的隐患。
