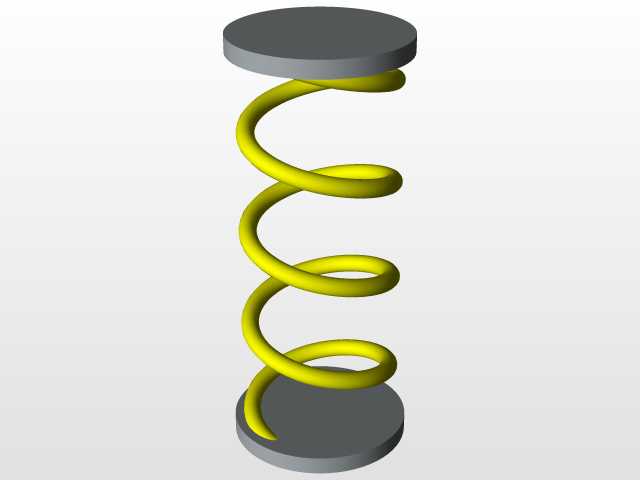

带上下安装座的圆柱螺旋压缩弹性件

　　在各类需要缓冲、复位、储能的机械结构中，这类带上下安装座的圆柱螺旋压缩弹性件是应用极广的基础零件，小到消费电子的按键复位结构，大到工业设备的减震支撑工位，都能见到这类结构的身影。不同于无安装座的裸弹簧，这款结构在弹簧上下两端集成了圆形安装平板，直接解决了普通弹簧安装时易偏移、受力点易错位的常见问题，很多现场装配的老师傅都清楚，裸弹簧在受压过程中如果两端没有定位约束，很容易出现侧向屈曲，尤其是行程较长、负载波动较大的工况下，弹簧侧弯剐蹭周边结构的故障屡见不鲜，而两端的安装座相当于给弹簧提供了稳定的端部支撑面，安装时可以直接通过座体上的预留孔位完成定位固定，不需要额外加装弹簧导套或者定位柱，能有效缩减装配环节的零件数量，降低整体结构的复杂度。

　　从功能特性来看，这款弹性件的核心作用是通过螺旋簧圈的弹性变形吸收轴向载荷，提供稳定的复位弹力或者缓冲阻尼，在冲压设备的卸料工位，这类带座弹簧可以直接安装在卸料板与模座之间，每次冲压行程完成后依靠弹簧弹力将卸料板推回初始位置，两端的平板座能保证卸料板受力均匀，不会出现局部卡滞；在小型输送线的工件阻挡工位，这类弹簧可以作为缓冲头的弹性核心，工件碰撞阻挡块时，簧圈压缩吸收冲击动能，避免刚性碰撞造成工件表面磕碰或者输送线机架变形；甚至在一些民用设备比如健身器材的阻尼结构、家具的缓冲支撑结构里，这类带座弹簧也能直接适配，不需要额外做端部结构改造。

　　设计这类结构的时候，首先要明确实际工况下的最大工作载荷与压缩行程，簧丝直径、弹簧中径、有效圈数这三个核心参数直接决定了弹簧的刚度，也就是单位压缩量对应的弹力大小，不能盲目选大刚度或者小刚度，刚度过大会导致缓冲效果差，需要的驱动力成倍提升，刚度过小则会出现负载下压并、无法提供足够复位力的问题。上下安装座的直径设计要略大于弹簧外径，保证弹簧在最大压缩量下，簧圈不会超出座体边缘，同时座体的厚度要满足抗压强度要求，避免在长期循环载荷下出现座体变形，一般座体材质会和弹簧适配，如果是普通工况采用普通碳钢做表面防锈处理即可，如果是腐蚀环境则要搭配不锈钢材质的簧体与座体。

　　安装边界方面，这类带座弹簧的安装空间只需要预留略大于座体直径的轴向空间即可，径向不需要额外预留弹簧侧弯的避让空间，因为两端座体的约束已经能将弹簧的侧向位移控制在极小范围内，安装时只需要保证上下安装面的平行度在合理公差范围内，避免弹簧出现偏载受力，偏载会导致簧圈局部应力集中，大幅缩短弹簧的疲劳寿命，很多现场弹簧过早断裂的故障，追根溯源都是安装时上下支撑面不平行，导致局部簧圈应力超过材料疲劳极限。另外要注意工作行程不能超过弹簧的最大允许压缩量，也就是不能让弹簧长期处于压并状态，否则会出现弹簧塑性变形，弹力衰减失效。

　　从建模逻辑来看，绘制这类结构首先要确定螺旋线路径，根据簧丝直径扫掠出簧圈主体，上下两端的支撑圈要做并圈处理，保证端部和安装座的接触面是平整的，不会出现点接触导致的应力集中，上下安装座要和弹簧端部做同轴配合，座体表面可以根据实际安装需求预留沉头孔或者螺纹孔，方便现场装配时直接通过螺栓固定，不需要额外焊接或者粘接，提升装配与后期维护更换的便利性。很多新手建模时容易忽略弹簧端部并圈的细节，直接把有效圈数的簧体两端切平，实际生产出来的弹簧端部会有尖锐切口，不仅装配时容易划伤操作人员，受力时端部的切口边缘还会出现应力集中，很容易从端部断裂，而并圈处理后的弹簧端部是完整的簧丝圆弧面，和安装座的接触面积更大，受力更均匀，疲劳寿命能提升数倍。

　　在实际选型替换时，要先测量原有弹簧的安装座直径、自由高度、最大压缩量以及工作载荷，不能只看弹簧的外径和高度就盲目替换，哪怕外形尺寸一致，如果簧丝直径或者有效圈数有差异，弹簧刚度就会完全不同，装上去之后要么弹力不够无法实现功能，要么弹力过大导致配套结构受力过载。比如在自动化设备的顶料工位，如果替换的弹簧刚度过大，顶料气缸的推力就不足以克服弹簧弹力完成顶料动作，甚至会出现气缸杆弯曲的故障；如果刚度过小，顶料到位后弹簧无法快速复位，会导致卡料问题，影响整条产线的运行效率。
