微型有刷直流减速电动机结构设计

　　这款微型直流减速电机的三维结构，是面向小型自动化执行场景做的落地化设计，日常在智能小家电的传动模块、小型办公设备的走纸机构、民用智能家居的电动开合组件、桌面级小型实验装置的动力输出端都能见到同结构产品的实际应用，区别于大功率工业电机，这类小尺寸动力单元的核心设计逻辑是在有限安装空间内，平衡输出扭矩、运转噪音与整机寿命，不需要配套复杂的驱动电路即可实现稳定的低压直流供电运转。

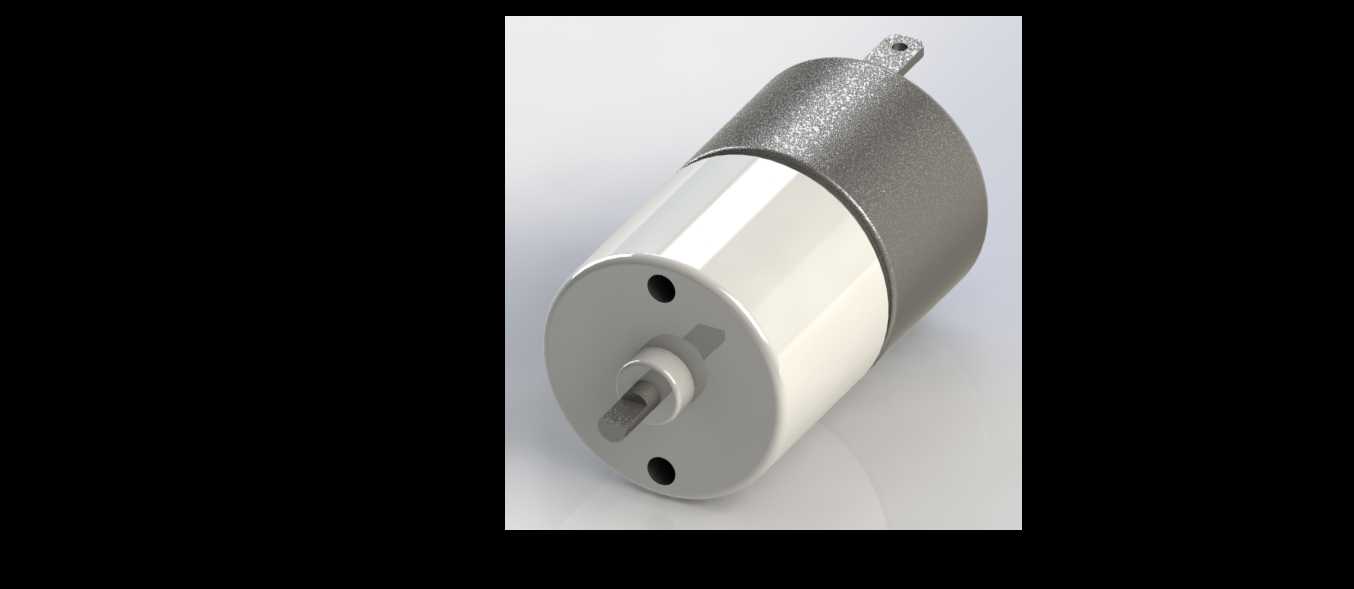

　　从结构分层来看，整机采用同轴式布局，输出轴端直接集成减速齿箱的端盖结构，端盖上预留的两个对称安装孔是整机的核心安装定位基准，孔位间距、孔径都做了通用化适配，能直接匹配市面上多数小型设备的预设安装位，不需要额外做转接支架设计；输出轴采用扁位结构，区别于普通光轴输出，这种扁位设计可以直接和配套的传动轮、摆臂做周向固定，不需要额外加工键槽，装配时只需要顶丝锁紧即可传递额定扭矩，大幅降低下游装配环节的加工成本。

　　齿箱部分采用金属外壳做包裹，一方面是金属壳体的结构强度更高，在输出轴承受径向负载的时候，能给内部齿轮组提供足够的支撑刚度，避免齿箱变形导致的齿轮啮合偏差，另一方面金属壳体的散热性能优于塑料壳体，电机长时间连续运转时，绕组产生的热量可以通过后端的电机金属外壳、前端的金属齿箱快速散出，避免内部温升高导致的磁钢退磁、碳刷过快磨损问题。中间段的电机主体采用光亮金属机壳，机壳和前后端盖的配合采用止口定位，装配时可以保证定子和转子的同轴度，减少运转时的径向跳动，降低运转噪音。

　　设计过程中首先做的是安装边界的约束，整机的径向最大尺寸控制在小直径范围内，轴向总长度适配小型设备的内部安装空间，不会出现和周边结构件干涉的问题；输出轴的伸出长度做了严格控制，既保证配套传动件有足够的装配定位长度，也不会因为轴伸过长导致悬臂负载过大，影响轴承使用寿命。内部的减速级采用多级直齿传动搭配，每一级齿轮的模数都根据该级的传动扭矩做了匹配，高速级用小模数齿轮降低运转噪音，低速级用稍大模数齿轮提升承载能力，齿轮的啮合侧隙控制在合理范围，既不会因为侧隙过小出现卡滞，也不会因为侧隙过大导致输出端回程差超标，满足小型设备的定位精度要求。

　　后端的电机尾端预留了偏心的安装凸耳，这个结构是给整机做辅助固定用的，当设备运行过程中输出轴承受较大的反向扭矩时，这个凸耳可以卡在设备预设的卡槽内，避免电机本体跟着输出轴发生转动，不需要额外做防转结构设计，简化下游客户的整机结构设计。电机的供电引线从尾端引出，引线的出线位置做了偏心避让，不会和尾端的安装凸耳发生干涉，同时出线口做了防拉脱结构，避免装配或者使用过程中拉扯引线导致绕组接线脱落。

　　从实际选型适配的角度看，这类电机的额定工作电压覆盖常见的低压直流档位，能直接匹配常见的适配器、电池供电场景，不需要额外做电压转换；空载转速、额定输出扭矩都做了通用化调校，既能满足连续运转的传动需求，也能支持短时间的过载启动，适配不同场景的负载特性。结构设计时所有的配合公差都按照精密小型电机的行业标准做了设定，轴承位的公差、止口的配合公差、齿轮的中心距公差都经过反复校核，保证批量生产时的装配一致性，不会出现个别产品运转卡滞、噪音超标的问题。

　　和同尺寸的空心杯电机相比，这款结构的电机成本更低，碳刷结构的使用寿命完全能满足民用消费类产品的全生命周期使用需求，不需要采用成本更高的无刷结构；和普通的不带减速的直流电机相比，同轴减速结构的输出扭矩提升数倍，不需要额外搭配外置减速箱，大幅节省设备内部的安装空间，是小型动力传动场景里性价比极高的动力解决方案。建模过程中所有的圆角、倒角都按照实际加工工艺做了还原，机壳的拉伸圆角、端盖的压装倒角、轴端的导入倒角都没有做简化，能直接用于后续的工程图导出、装配干涉检查，也可以作为同类产品选型时的结构参考，帮助结构工程师快速完成整机的动力部件布局，减少重复建模的工作量。
