单孔手动卷笔刀结构三维建模设计

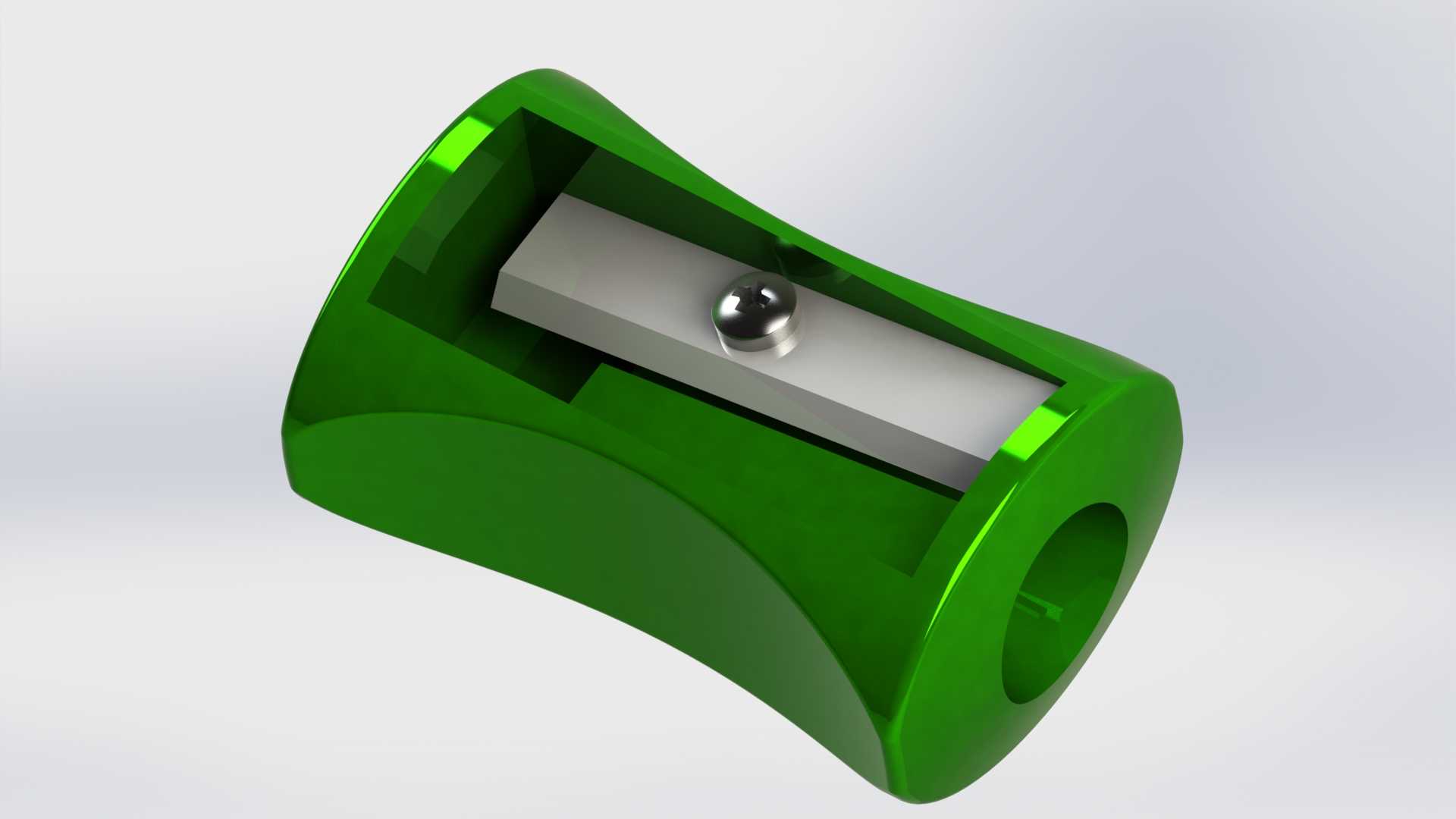

　　这款手动单孔卷笔刀的结构设计，核心围绕日常文具使用场景的实际需求展开，在结构设计阶段优先考虑了握持手感、切削稳定性与刃具固定可靠性三个核心维度。整体外壳采用内凹腰鼓形曲面造型，并非单纯为了外观辨识度，曲面弧度完全贴合成年人与学龄儿童握持时的指腹贴合角度，使用时拇指与中指分别卡在外壁两侧的内凹弧面，食指搭在壳体上端平面，施力时不会出现打滑脱手的问题，相比直筒型卷笔刀，握持施力的力矩分布更均匀，转动铅笔时不需要额外施加过大的径向握力，长时间使用也不会出现指腹酸痛的情况。

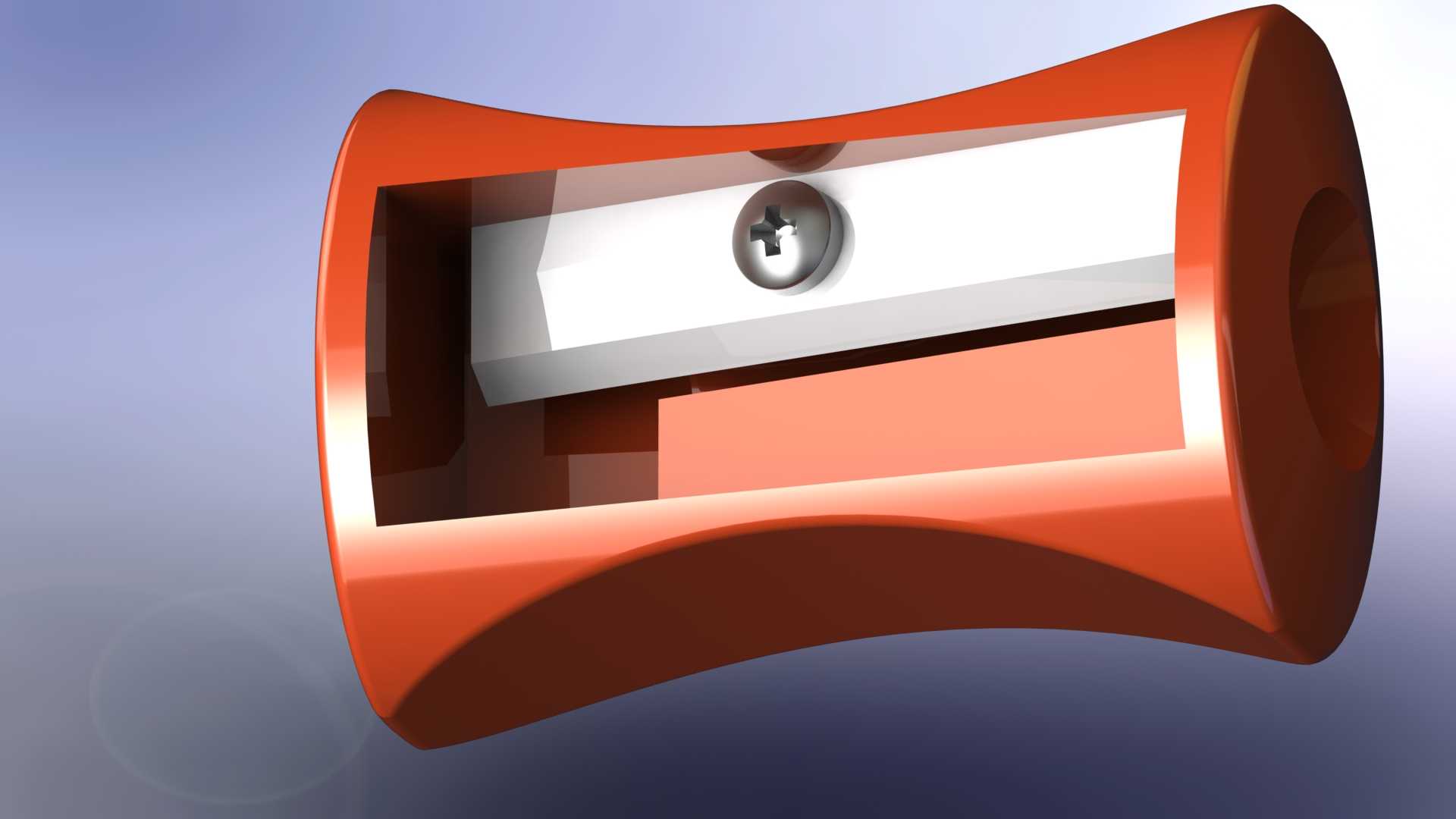

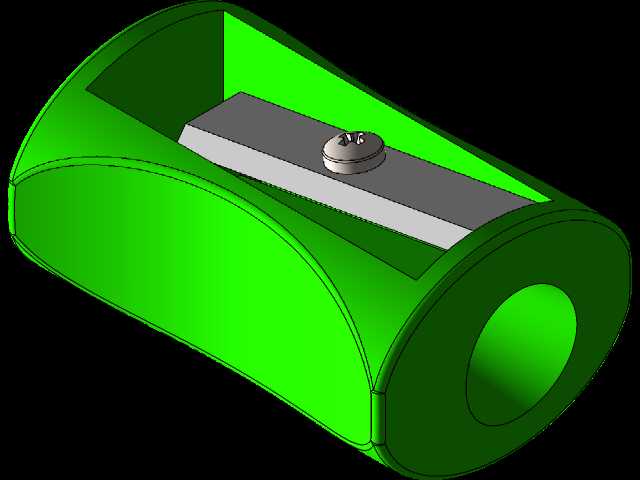

　　刃具固定结构采用单颗十字盘头螺丝锁紧的方案，刀片选用标准长条形单面刃口文具刀片，安装槽开设在壳体内部的斜向定位面上，定位面的倾斜角度经过反复校核，最终确定为23度，这个角度下铅笔插入后笔芯与刃口的接触角度刚好匹配木质铅笔的切削锥度，切削出的笔尖锥角在28度到30度之间，既不会因为锥角过尖导致书写时笔芯易断，也不会因为锥角过钝影响书写线条的精细度。刀片安装槽的定位台阶高度比刀片厚度小0.1mm，螺丝锁紧后刀片不会出现径向窜动，切削过程中刃口始终保持稳定，不会因为刀片晃动导致切削出的木屑厚薄不均，甚至卡断笔芯的问题。

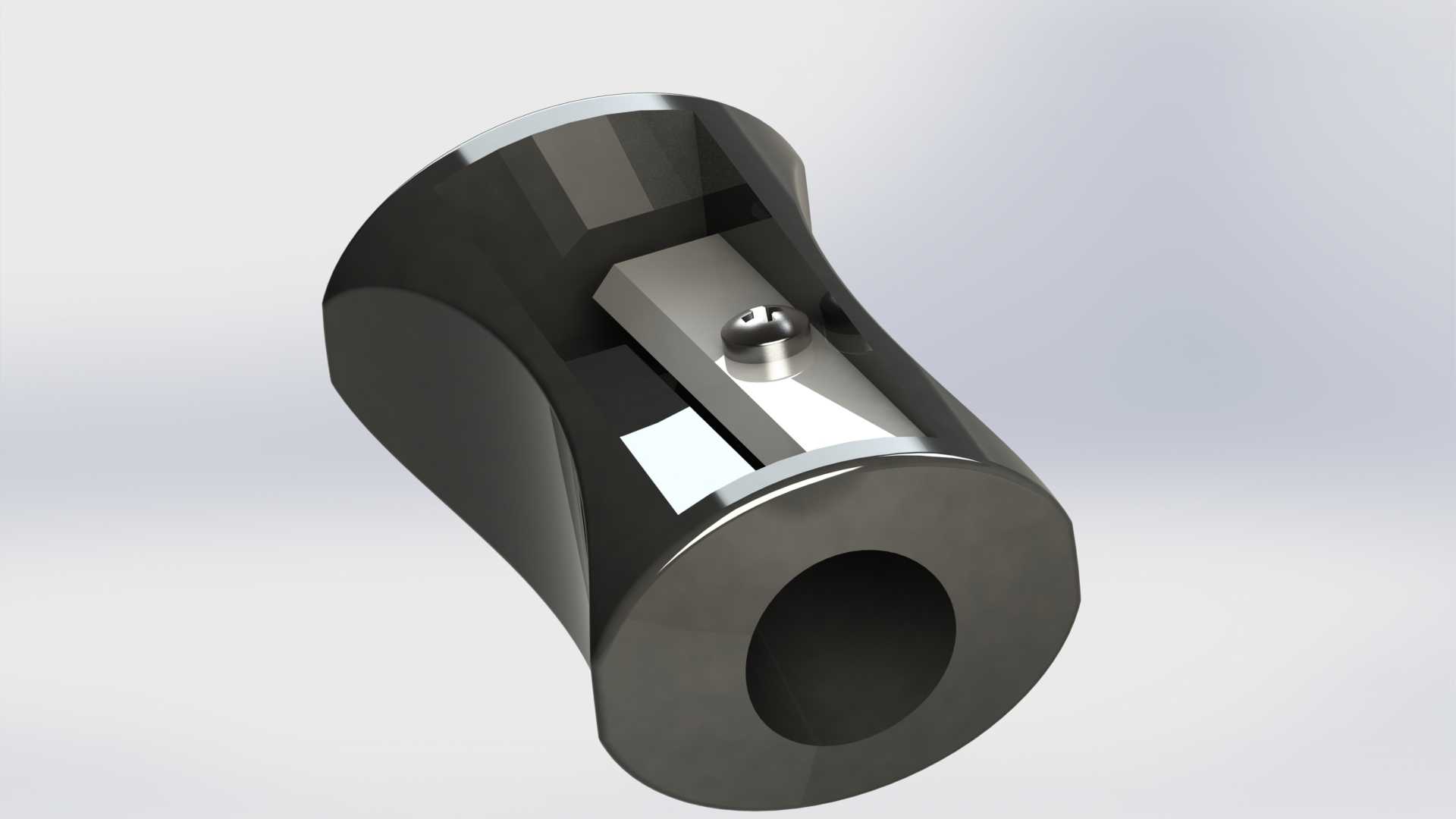

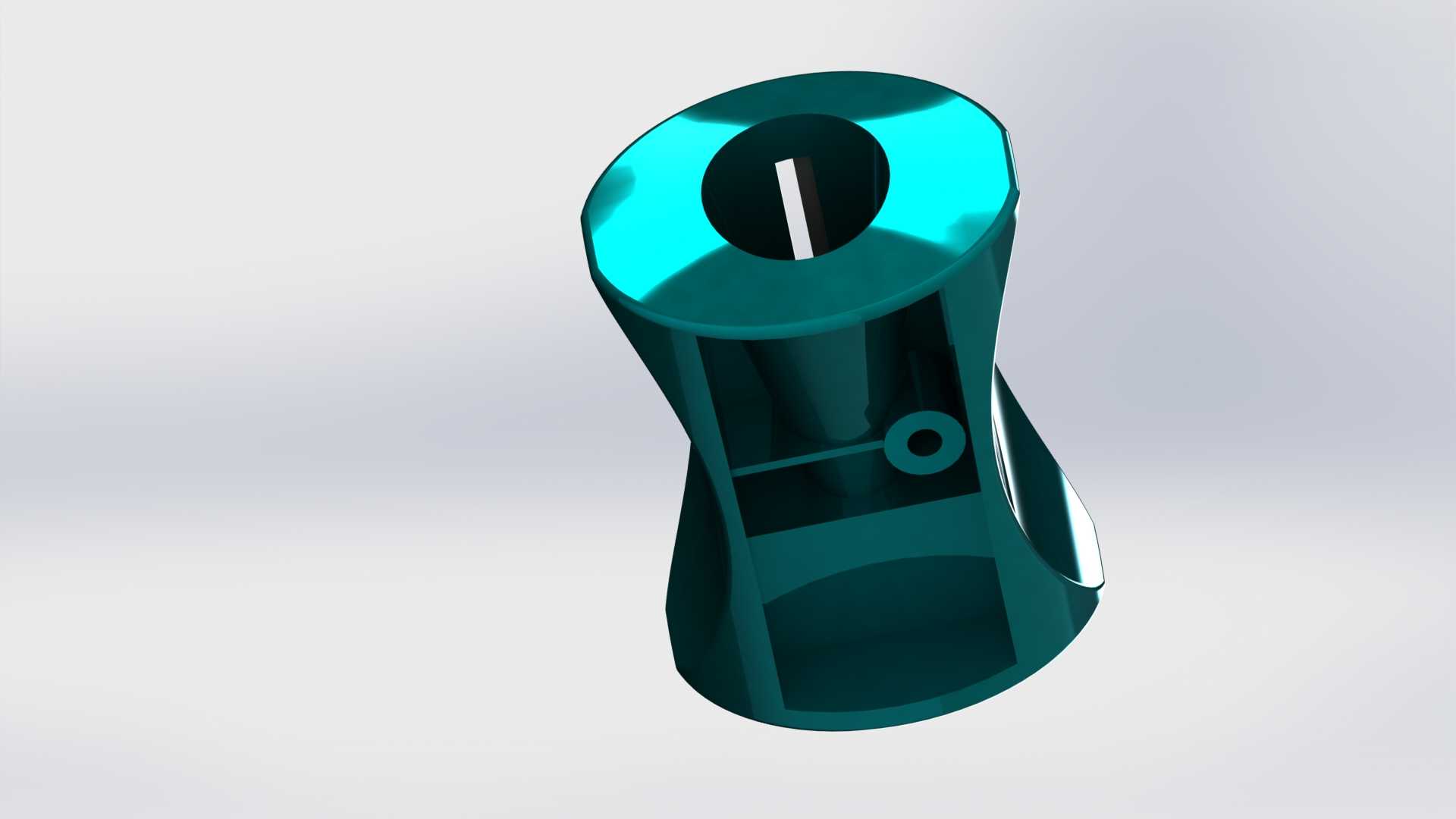

　　进笔孔采用直通孔设计，孔的内径设置为8.2mm，刚好匹配市面主流六角形、圆形标准木杆铅笔的外径尺寸，孔壁与铅笔杆的间隙控制在0.3mm以内，铅笔插入后不会出现径向晃动，转动切削时笔杆始终保持与刃口定位面的固定夹角，保证切削出的笔尖同轴度，避免出现笔尖偏心、一侧木质过厚另一侧切削到笔芯的问题。壳体内部的排屑腔采用大容积弧形过渡设计，切削产生的螺旋状木屑会顺着腔体内壁的弧度自然堆积，不会卡在刃口与进笔孔的衔接位置，单次削笔完成后只需要轻磕壳体就能倒出全部木屑，不需要额外用工具清理腔体积屑，日常维护十分简便。

　　从安装边界来看，这款卷笔刀整体最大外径为32mm，轴向总长度为22mm，整体重量控制在18g左右，不管是放在笔袋、文具盒还是办公桌的笔筒内都不会占用过多空间，壳体边缘全部做了R1.5的圆角处理，没有尖锐棱角，放在包内携带时不会刮花其他文具或者包体内衬。刃口的伸出量经过严格控制，刀片刃口比壳体内壁定位面高出0.8mm，这个伸出量刚好可以顺畅切削铅笔的木质层与笔芯，同时手指正常接触壳体外部时不会碰到刃口，使用过程中的安全冗余足够，即使是低龄学生使用也不会出现割伤手指的风险。

　　在结构耐用性设计上，壳体选用ABS工程塑料材质，壁厚均匀设置为2mm，在刀片安装螺丝的柱位位置做了局部加厚到3.5mm的加强结构，反复拆装刀片更换螺丝也不会出现柱位开裂的问题，螺丝选用M2.5的标准十字盘头螺丝，锁紧扭矩控制在0.4N·m，既可以保证刀片压紧不松动，也不会因为扭矩过大导致塑料柱滑牙。整个产品没有额外的复杂活动结构，所有部件仅包含塑料壳体、刀片、锁紧螺丝三个零件，零件数量少，装配工序简单，量产时的装配效率很高，后期使用过程中如果刀片变钝，只需要拧开螺丝更换同规格的标准文具刀片即可，不需要整体更换卷笔刀，使用成本更低。

　　实际使用场景中，这款卷笔刀既可以满足学生日常写作业削铅笔的需求，也可以适配办公场景下素描、绘图类铅笔的切削需求，因为切削角度稳定，削出的笔尖长度控制在8mm左右，木质包裹段长度5mm，笔芯露出段长度3mm，不管是日常书写还是精细绘图都能满足使用要求。相比电动卷笔刀，这款手动结构不需要供电，没有复杂的传动齿轮与电机结构，故障率极低，在没有电源的户外场景、考场场景都可以正常使用，环境适应性更强。
