CNC铣床用可调式双刃粗镗刀头结构

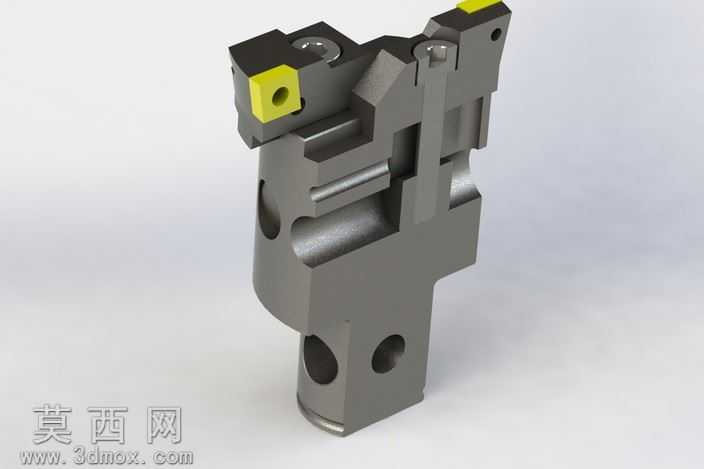

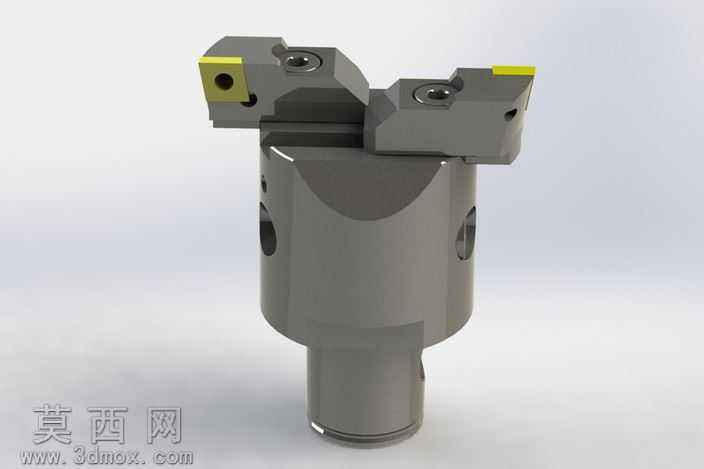

本模型为适配CNC数控铣床的可调式双刃粗镗刀头，采用三维建模软件完成全参数化结构设计，建模过程中严格遵循机加工刀具的实际生产尺寸规范，对刀头的每一处结构细节都做了精准还原。模型主体分为刀柄连接段、刀盘主体、可调刀座、刀片锁紧结构四个核心部分，建模时先通过回转特征构建刀柄与刀盘的基础基体，保证刀柄圆柱面的同轴度公差符合机床装夹要求，刀盘部分做了减重孔与定位槽的细节刻画，还原实际刀具的轻量化设计与装夹定位结构。两个对称分布的可调刀座采用独立的装配约束设计，建模时预留了刀座径向调节的行程空间，还原实际镗刀可通过调节刀座伸出长度改变加工孔径的功能特性，刀片安装位做了精准的槽位匹配，对应硬质合金可转位刀片的安装尺寸，刀片上的黄色涂层区域通过材质分区做了区分，锁紧螺钉、定位销等细小标准件均采用独立特征建模，还原刀具装配的完整层级关系。渲染阶段采用金属材质组进行表现，刀体主体赋予哑光合金钢材质，调整粗糙度参数还原经过发黑处理的刀体质感，刀片切削部分赋予硬质合金亮面金属材质，刀片涂层区域赋予醒目的黄色硬质涂层材质，锁紧螺钉赋予不锈钢亮面材质，通过不同材质的粗糙度、反光度差异区分各个零部件，提升模型的辨识度。场景布光采用三点布光法，主光源从斜上方投射，打出刀体的立体轮廓与结构阴影，辅光源补全暗部细节避免结构死黑，轮廓光勾勒刀体边缘，突出镗刀的圆柱形态与刀座的突出结构，背景采用浅灰色渐变背景，避免背景元素干扰刀具主体的展示。设计思路上围绕粗镗加工的实际工况展开，双刃对称结构可有效抵消加工过程中的径向切削力，降低机床主轴负载，提升大孔径粗加工的切削稳定性，可调式刀座设计可覆盖一定范围内的不同孔径加工需求，减少刀具更换频次，提升加工效率，刀体上的油路孔、定位缺口等细节均按照实际刀具的功能需求设计，保证模型结构符合真实刀具的工作逻辑，可用于刀具结构教学、加工工艺演示、虚拟装配仿真等场景。
