壁挂式红色警示扩音警报装置结构设计

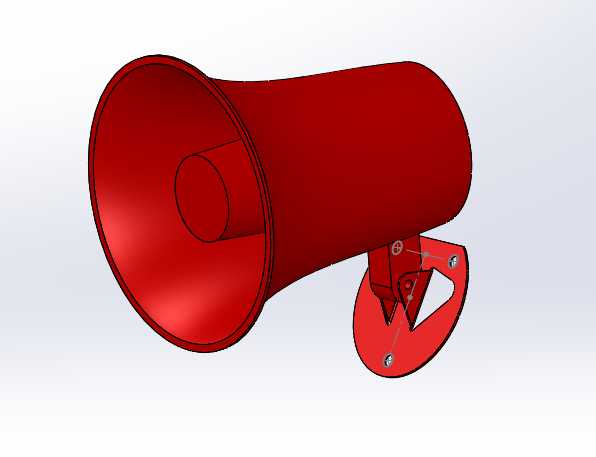

这类壁挂式扩音警报装置，多应用在厂区安防边界、设备运行警戒区域、消防应急通道节点、仓储库区出入口等场景，作为现场声光警示系统的声音输出终端，承担异常工况预警、人员疏散提示、违规闯入告警的实际功能，区别于手持扩音设备，该类装置为固定安装式，长期处于待机触发状态，对结构稳定性、安装便捷性有明确的工程要求。从结构设计逻辑来看，整体采用喇叭扩音腔体加安装支架的分体组合形式，扩音腔体为渐扩式锥筒结构，内壁做平滑过渡处理，避免声音传播过程中产生多余折射损耗，保证警示音的传播距离与指向性，腔体外壳采用一体成型结构，减少拼接缝隙，适配户外或多尘工况下的防护需求，腔体尾部预留音头安装位，可适配不同功率的发声单元，满足不同传播半径的场景选型要求。配套的安装支架为三角镂空式钣金结构，通过铰接结构与扩音腔体尾部连接，铰接位置设置锁紧螺丝，可在安装时根据现场警示覆盖区域调整喇叭俯仰角度，调整完成后锁紧即可固定角度，不会因长期震动出现角度偏移；支架上预留两个固定安装孔，孔位间距符合常规墙面、设备机架的安装孔距标准，可直接通过膨胀螺丝或机丝固定在水泥墙面、金属机架、设备壳体上，安装边界清晰，不需要额外定制转接配件。设计过程中优先考虑了现场安装的容错性，支架的镂空结构既可以减轻整体自重，也能在安装时适配一定范围内的孔位偏差，降低现场安装的对位难度；扩音腔体的外表面做圆弧过渡处理，没有尖锐凸起，避免安装维护过程中剐蹭操作人员；腔体与支架的连接位置做了加厚处理，承受长期户外风力载荷或设备运行震动时，不会出现连接断裂的问题。从尺寸适配角度，扩音腔体的口径设计兼顾了中高频警示音的传播效率，整体长度控制在合理范围，不会因为腔体过长占用过多安装空间，支架的展开尺寸适配常规墙面安装的操作空间，维护时仅需松开铰接位置的锁紧螺丝即可调整角度或拆卸腔体，不需要整体拆除安装底座，降低后期运维的操作难度。该结构在设计时规避了同类产品常见的支架强度不足、角度锁紧易松动、腔体拼接缝隙过大进灰进水等问题，所有连接位置的受力点都做了应力分散处理，长期使用的结构可靠性更强，可直接配套到各类安防警示系统、设备故障预警系统中使用。
