洗衣机前装清洗器隔膜替换喷嘴结构

　　在家用电器售后维修与DIY改装场景中，这类前装清洗器喷嘴属于易损替换件的典型结构，日常使用中常因隔膜老化、拆装误丢等情况需要更换，直接采购原厂配件往往存在周期长、成本高的问题，通过三维建模复刻该零件后可借助3D打印快速完成替换，大幅降低维修成本。从实际使用场景来看，该喷嘴安装于前装式清洗设备的水路终端，承担着定向输送清洗水流、形成稳定冲洗射流的作用，工作时需要耐受常温清水的持续冲刷，同时要适配原有设备的安装位，保证装配后无渗漏、水流方向符合设计要求。

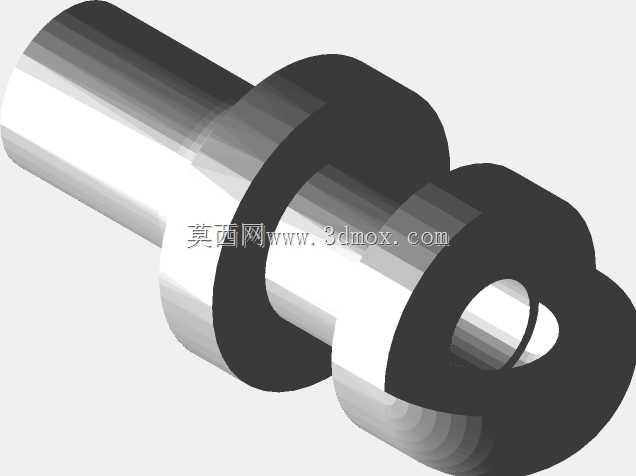

　　从结构设计逻辑来看，该零件采用阶梯轴式的外形布局，不同直径的轴段分别承担定位、密封、连接的功能：最外侧的大直径凸缘作为轴向定位面，安装时贴合设备壳体的安装端面，限制喷嘴的装入深度，避免装配过深顶触内部水路结构或是装配过浅导致密封失效；中间的环形槽结构用于安装密封胶圈，装配后胶圈受压填充槽体与安装孔壁之间的间隙，阻断水流从装配缝隙渗漏的路径；两端的外圆柱面分别对应进水端与出水端，进水端直径适配设备内部的出水接口，保证水路对接顺畅，出水端的内孔做了收敛设计，能够将进水的静压转化为动压，让喷出的水流具备足够的冲洗力度，覆盖需要清洁的区域。

　　建模过程中需要重点把控各轴段的同轴度公差，若不同轴段的轴线偏移量过大，装配时会出现卡滞，强行装入还会导致密封胶圈受力不均，长期使用后容易出现渗漏问题。各台阶的过渡位置采用小圆弧过渡，一方面可以降低3D打印过程中的应力集中，避免打印件在装配受力时出现台阶处断裂的情况，另一方面也能减少安装时对密封胶圈的刮擦，防止胶圈被锐边切损影响密封效果。出水端的内孔孔径需要匹配原有喷嘴的通径，孔径过大会导致水流压力不足，冲洗力度达不到使用要求，孔径过小则会增加水路阻力，导致设备供水侧压力异常升高，甚至触发进水保护机制。

　　安装边界方面，该零件的整体轴向长度需要严格匹配原有安装腔的深度，凸缘的外径要大于安装孔的直径，保证定位面能够完全贴合安装端面，不会出现喷嘴整体掉入设备内部的情况；进水端的外圆柱面直径与安装孔采用间隙配合，配合间隙控制在0.1mm以内，既保证装配时能够顺利推入，又不会因为间隙过大导致密封胶圈的压缩量不足。密封槽的宽度与深度需要适配常用的O型密封圈规格，槽深要保证胶圈装入后有15%-25%的压缩量，压缩量过小密封性能不足，压缩量过大则会导致装配阻力过大，甚至加速胶圈的老化失效。

　　从功能特性来看，该结构没有复杂的运动部件，仅靠自身的结构外形与密封配合即可实现稳定的水流输送功能，对制作材料的要求不高，采用常规的PETG、ABS等常见3D打印材料即可满足使用要求，打印层厚控制在0.2mm以内时，表面粗糙度能够满足密封配合的需求，不需要额外的后处理即可直接装配使用。在实际维修替换场景中，只需要将打印完成的喷嘴套上对应规格的O型圈，对准设备的安装孔推入到位，确认凸缘完全贴合安装端面即可完成装配，不需要复杂的专用工具，普通用户也能快速完成更换操作。

　　设计时还需要考虑零件的通用性，各轴段的直径尺寸尽量采用标准系列，方便用户根据自身设备的实际安装尺寸做微调，比如当遇到安装孔直径略有差异的情况时，只需要调整对应轴段的直径参数，不需要整体重构模型，大幅提升模型的复用性。出水端的端面做了小倒角处理，既可以去除打印后的锐边，避免安装时划伤操作人员，也能在水流喷出时减少出口处的紊流，让射出的水流形态更稳定，冲洗覆盖范围更符合使用需求。
