HMT文氏型真空源结构三维建模作品

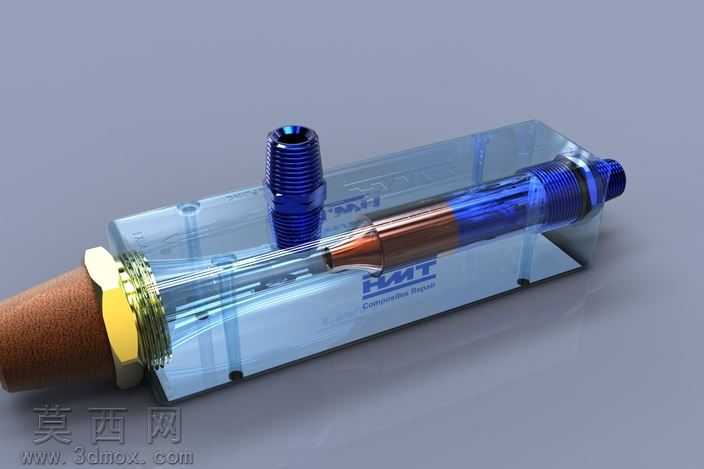

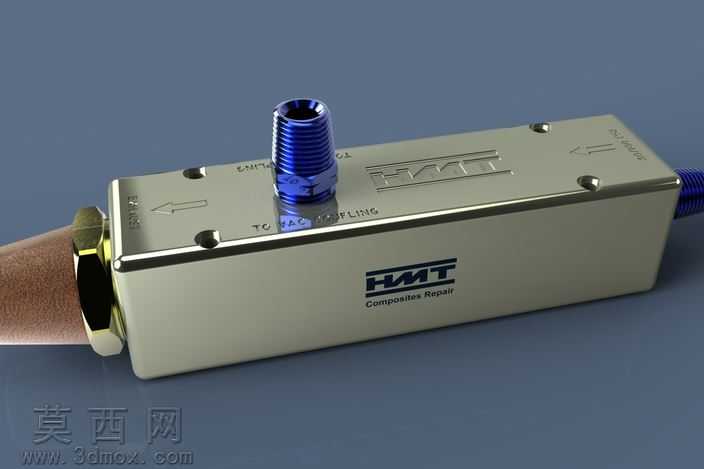

本作品为HMT文氏型真空源的三维建模成果，建模过程严格遵循气动真空元件的实际结构逻辑，采用自顶向下的设计思路完成整体装配搭建。首先在三维建模环境中完成主体基座的特征绘制，以阳极氧化铝材质的基座为装配基准，依次完成内部文氏射流腔、进气接口、负压吸附接口、排气端的结构建模，各接口的螺纹特征采用标准化螺旋扫描特征生成，严格匹配工业气动接头的通用尺寸规范，保证模型的工程实用性。材质渲染阶段针对不同部件做了精细化区分：主体基座采用半透明磨砂工程塑料材质，通过调整材质的折射度与粗糙度参数，还原透明壳体的通透质感，可直观展示内部流道结构；进气端的金属螺纹接头采用深蓝色阳极氧化金属材质，添加细微的金属拉丝纹理与边缘倒角高光，还原机加工金属件的真实质感；内部射流芯组件采用铜质金属与蓝色工程塑料拼接材质，通过材质色彩区分不同功能段；进气端的消音过滤组件采用棕色多孔纤维材质，搭配黄色金属锁紧环与黄铜螺纹接头，还原消音部件的多孔吸音结构特征。结构设计上完整还原了该款真空源的三块式复合腔体结构，将文氏射流的核心流道集成在透明基座内部，排气端集成了专用的排气噪声减速器，通过多孔消音结构降低高压气体排出时的气动噪音，整体结构紧凑，各部件的装配间隙、配合公差均按照实际工业产品的装配要求设置，所有密封位、定位槽的特征都做了1:1还原。建模过程中对内部流道做了可视化处理，通过半透明壳体可清晰观察到压缩空气从进气接口进入后，经文氏喷嘴加速形成负压区，带动负压接口产生吸附真空，最终从排气端经消音器排出的完整气流路径，既保证了模型的外观展示效果，也清晰呈现了文氏真空发生器的工作原理，可用于气动真空系统的原理演示、装配教学以及相关设备的选型参考。
