暖通系统用直径350防雨通风罩结构设计

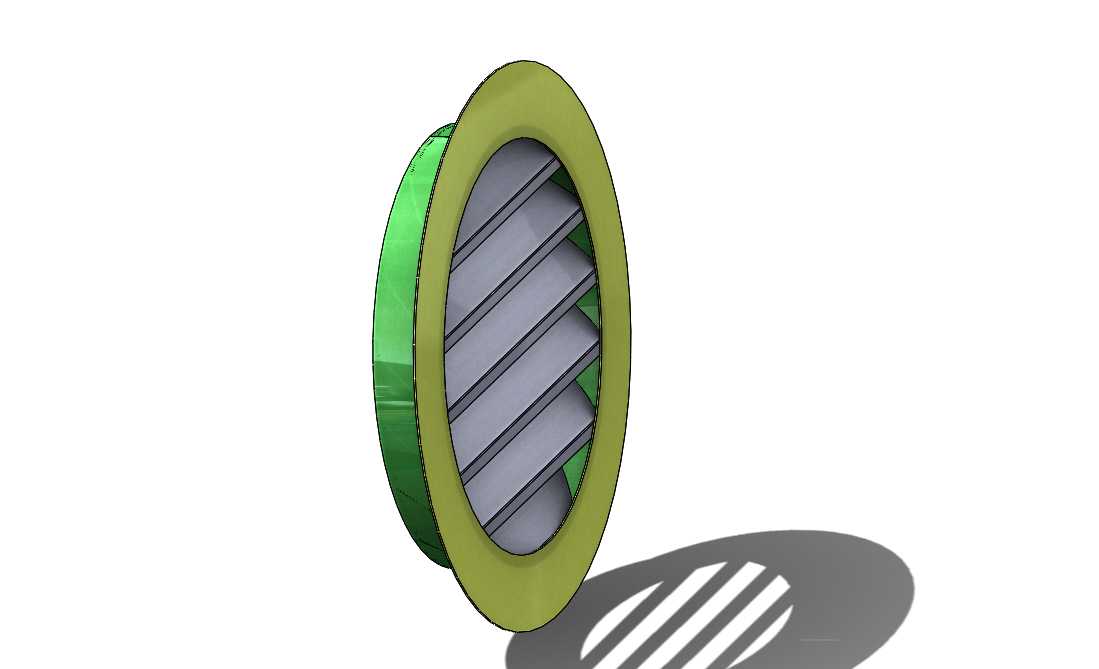

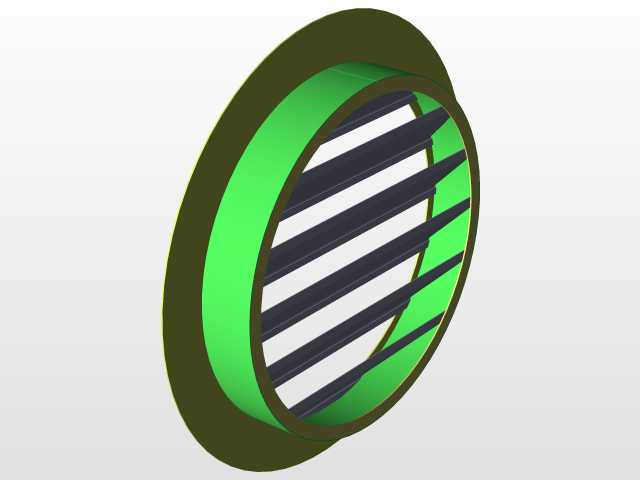

这款直径350规格的防雨通风罩，主要应用在建筑暖通系统的室外通风端口、新风系统外墙出风口、工业厂房排风竖井末端等场景，核心作用是在保障通风通路顺畅的前提下，阻挡室外雨水顺着通风管道倒灌进室内或设备内部，同时也能避免大体积的落叶、飞絮、杂物直接落入通风管路，降低管路堵塞、内部设备受潮损坏的风险。从结构设计来看，整体采用环形外圈加内置斜向导流叶片的组合形式，外圈的橄榄绿色密封边在安装时可与外墙墙面或者风管法兰端面紧密贴合，填补安装面的拼接缝隙，避免雨水从安装结合面渗漏。内置的导流叶片采用等间距倾斜排布，叶片的倾斜角度经过反复校核，既不会因为倾角过小导致通风阻力过大、影响排风或进风的流通效率，也不会因为倾角过大失去挡雨作用，雨水打在叶片表面时会顺着倾斜的叶片表面导流到外圈的集水边缘，最终顺着罩体外侧排到外部，不会进入通风管道内部。在安装边界上，该雨盖的适配管径为350mm，安装时可直接套在对应外径的圆形通风风管末端，也可通过法兰盘与墙体预留的通风洞口对接，安装时需注意罩体的导流叶片倾斜方向朝下，避免反向安装导致挡雨失效。从实际使用场景的适配性来看，这款雨盖既可以用在民用住宅的厨卫排风、新风系统外墙端口，也可以适配小型工业设备的散热通风口、厂房侧墙的自然通风口，结构上没有易损的活动部件，整体为一体成型结构，长期户外使用不需要频繁维护，仅需定期清理叶片缝隙间堆积的灰尘杂物即可保障通风顺畅。建模过程中重点还原了叶片的倾斜角度、外圈的密封边厚度以及整体的装配贴合面，结构尺寸完全匹配常规350mm管径的通风管路安装要求，没有额外的突出安装结构，不会额外占用外墙的安装空间，安装完成后罩体突出墙面的距离控制在合理范围，不会影响建筑外墙的整体观感，同时也能避免大风天气下罩体受风载过大出现脱落的风险。导流叶片的排布密度也经过优化，在保证挡雨效果的同时最大化通风通流面积，降低通风过程中的风阻损耗，减少通风系统的运行能耗。
