立式斯特林热机教学演示结构设计

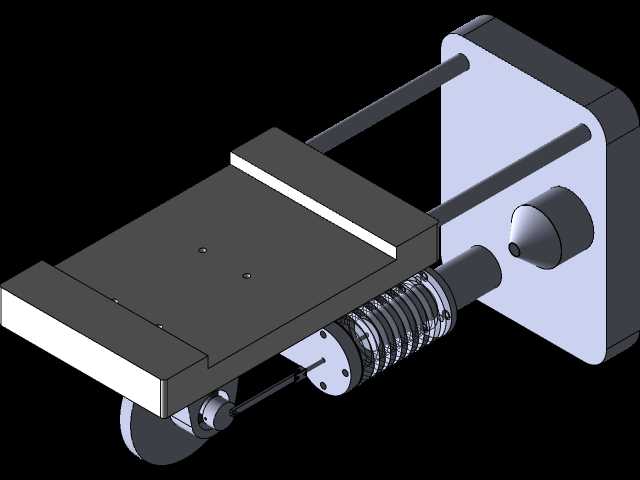

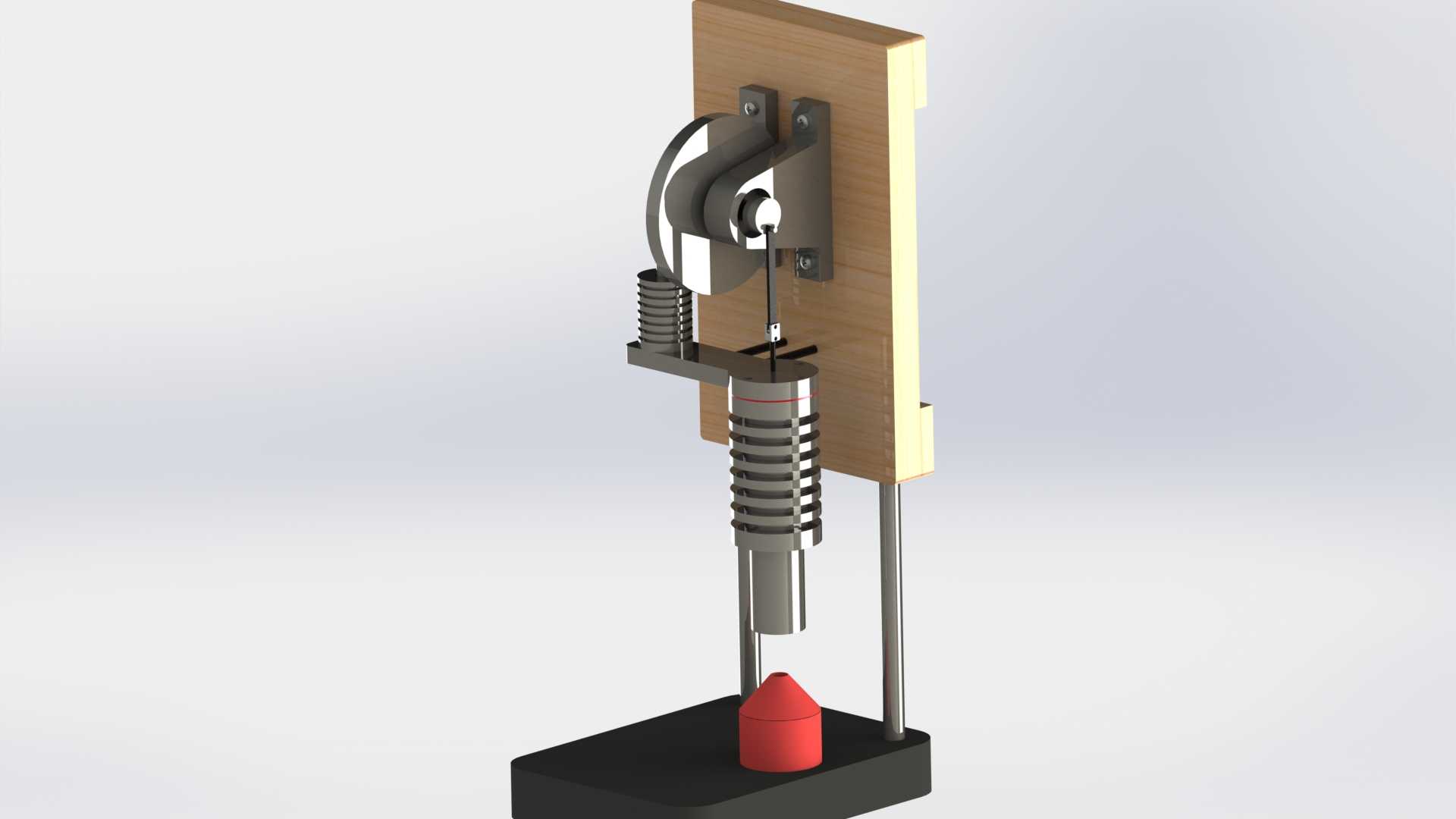

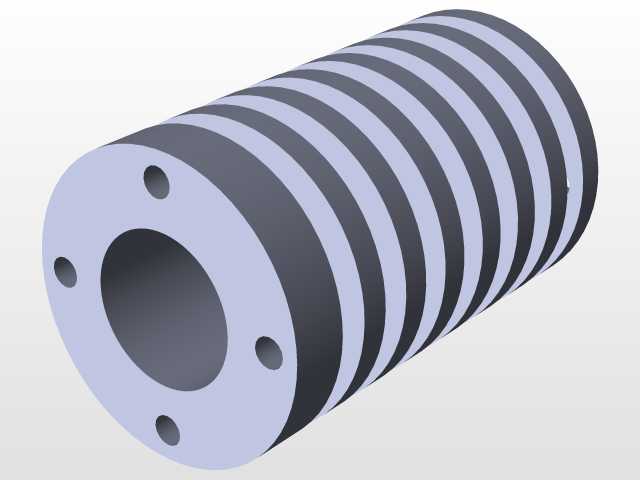

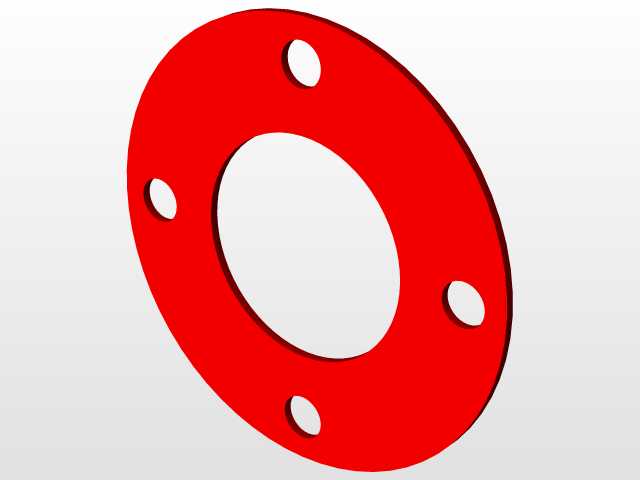

这套立式布置的斯特林热机结构，主要面向高校工程热物理教学演示、科普展品开发、小型外燃机原理验证场景使用，能够直观展示闭式循环外燃机的能量转换过程，帮助学习者理解定容加热、定温膨胀的热力循环逻辑。整套结构采用立式同轴布局，核心做功组件沿垂直方向排布，底部设置加热工位，可适配小型酒精灯作为热源，加热端直接与置换气缸下端接触，减少热量传递路径上的损耗，冷端设置在置换气缸上部，依靠自然空气对流实现冷却，无需额外配置冷却管路，简化了演示场景下的配套要求。动力活塞与置换活塞采用同轴错位布置，通过曲柄连杆机构将活塞的往复直线运动转换为飞轮的旋转运动，飞轮采用偏心配重设计，能够储存做功冲程的能量，带动整套机构越过止点完成连续循环，避免运转过程中出现卡滞。整套结构的安装依托一块立式安装背板，所有运动组件均通过螺栓固定在背板上，背板底部连接水平支撑底座，保证运转过程中的整体稳定性，底座预留加热组件放置空间，加热端与底座表面留有足够安全距离，避免演示过程中烫坏支撑台面。设计过程中重点考虑了运动件的间隙配合要求，活塞与气缸壁之间采用小间隙配合，既保证运动顺畅无卡滞，又能减少工质泄漏，提升循环效率；连杆与曲柄、活塞的连接位置均采用铰接结构，预留合理的活动余量，补偿加工与装配过程中产生的位置误差。整套结构的横向安装边界控制在150毫米以内，纵向高度不超过300毫米，占用桌面空间小，适合放置在教学实验台、科普展柜中使用，所有外露运动件均无尖锐棱角，演示过程中不会造成磕碰伤害。结构中设置的复位弹簧能够保证活塞在回程过程中始终贴合曲柄传动面，消除传动间隙带来的运动冲击，让整套机构运转更加平稳，飞轮旋转转速均匀，能够直观展示热功转换的完整过程，帮助学习者快速理解外燃机与内燃机的结构差异、循环原理差异，也可作为小型外燃机爱好者的结构参考样件，用于验证不同加热功率、不同工质填充压力下的运转特性。
