V型六缸汽车动力总成装配结构

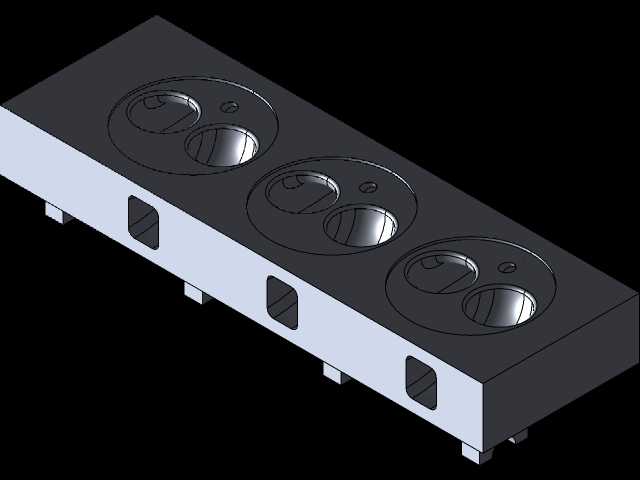

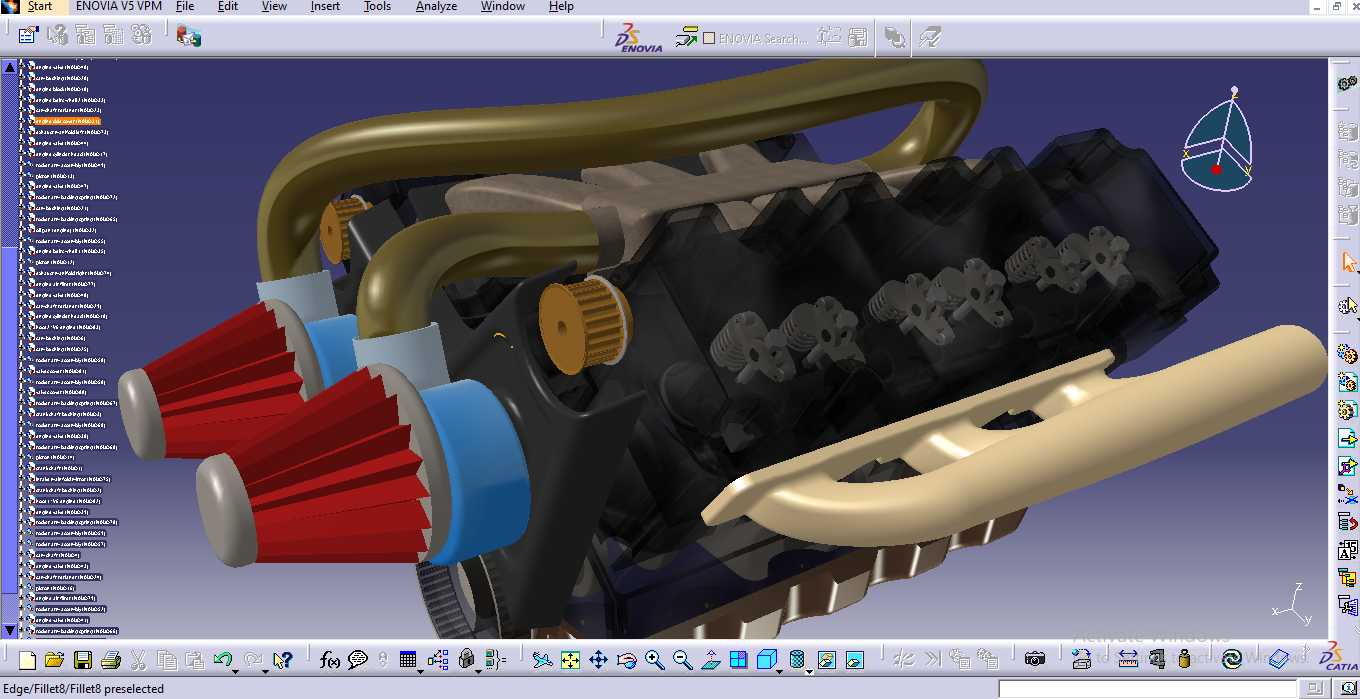

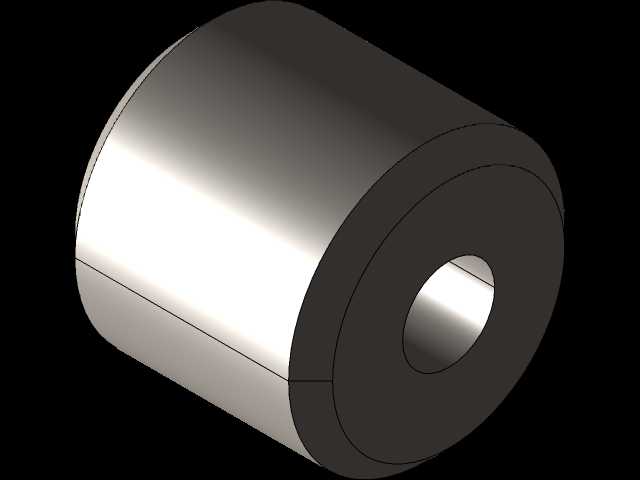

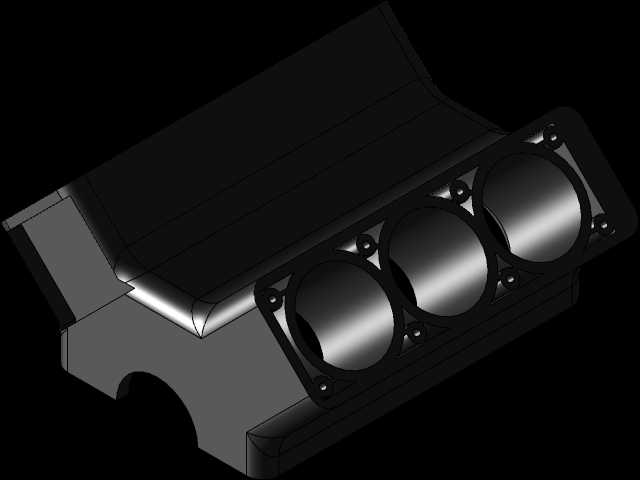

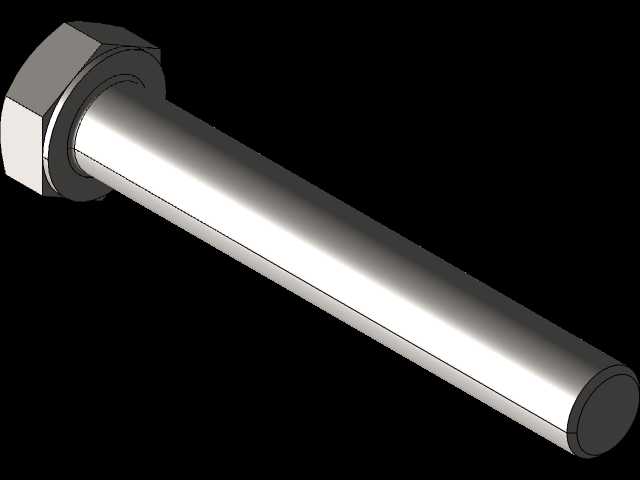

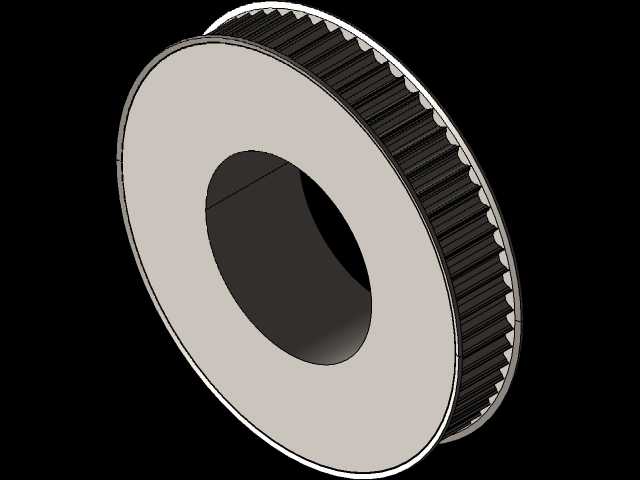

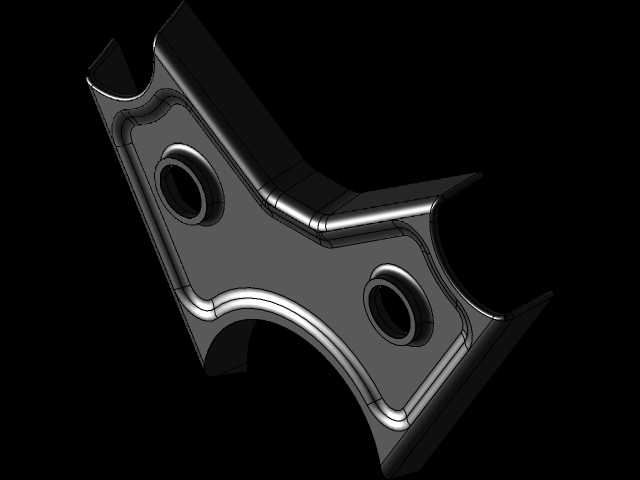

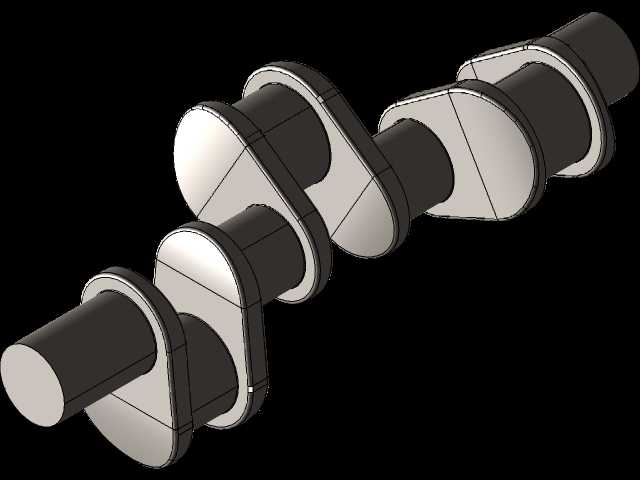

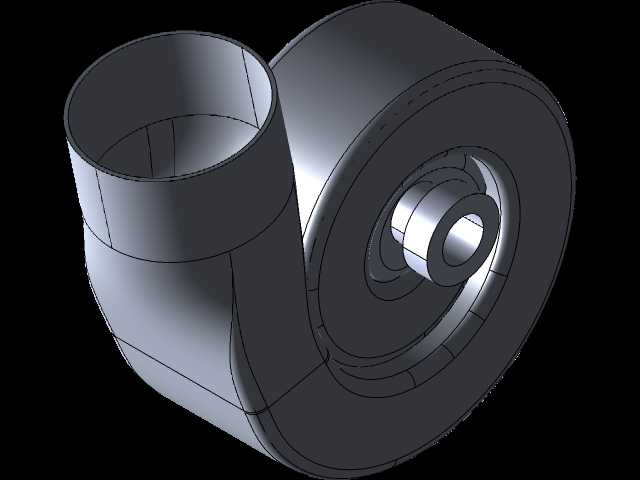

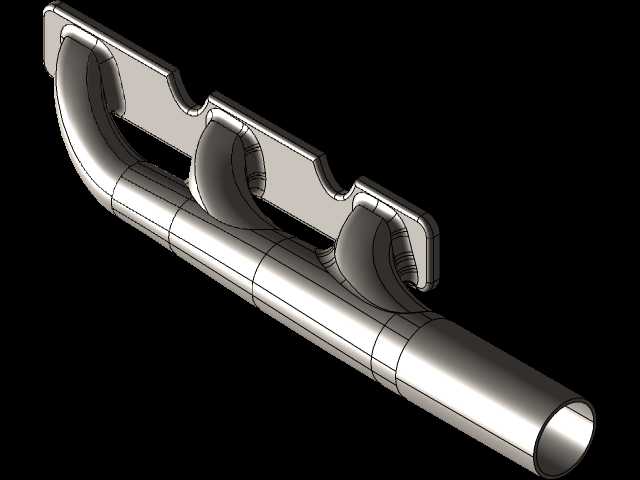

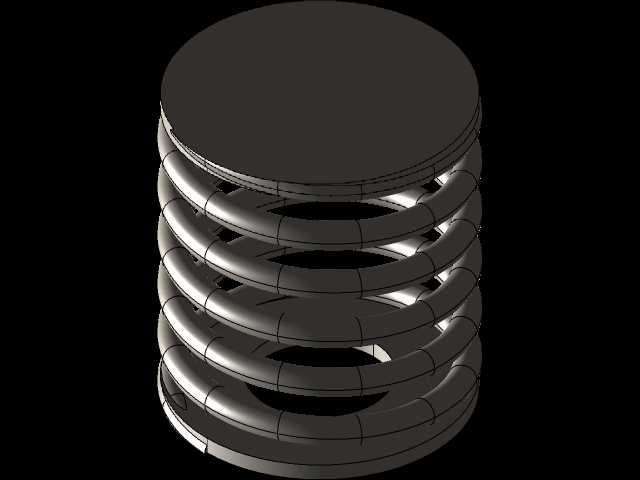

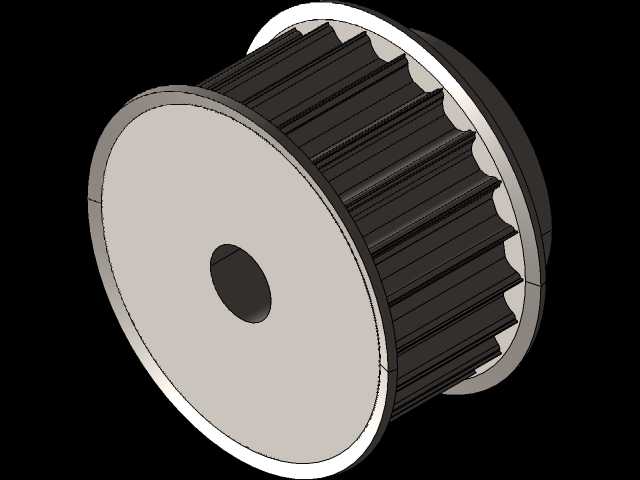

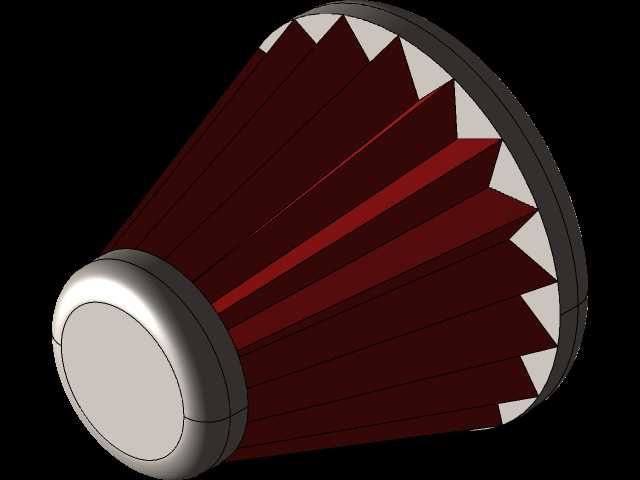

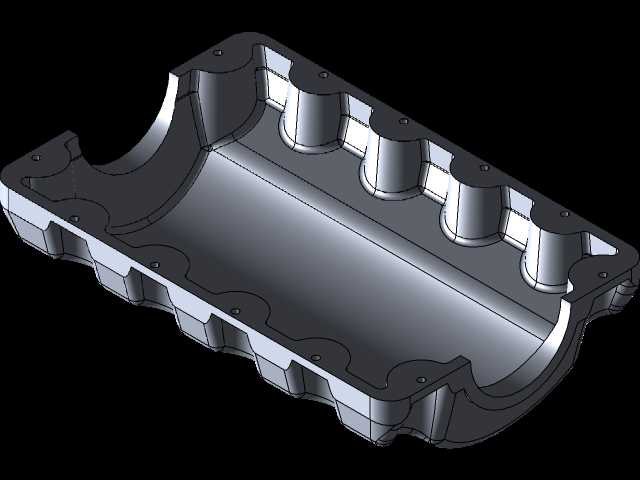

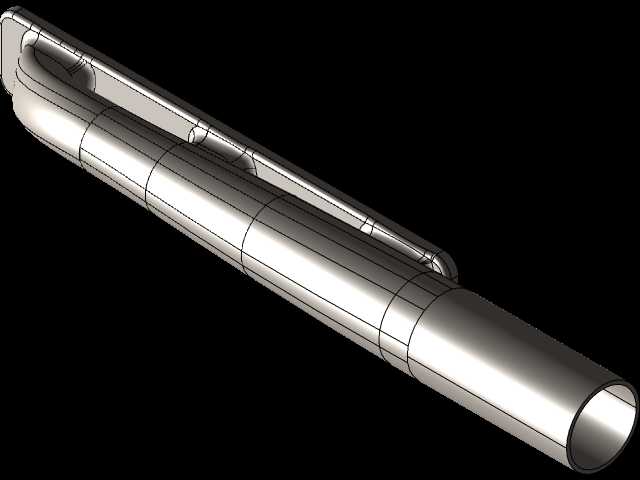

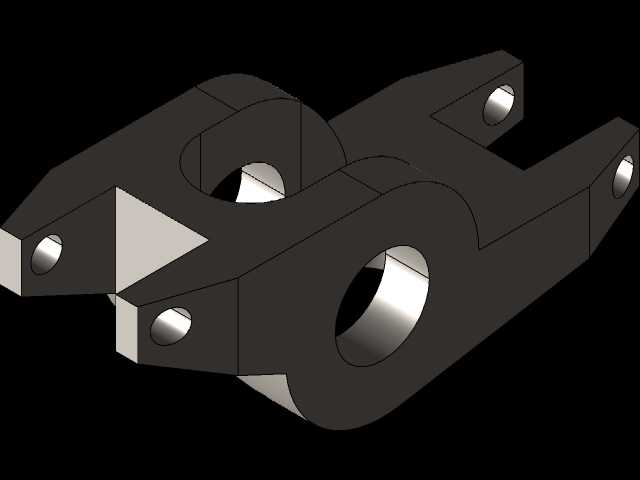

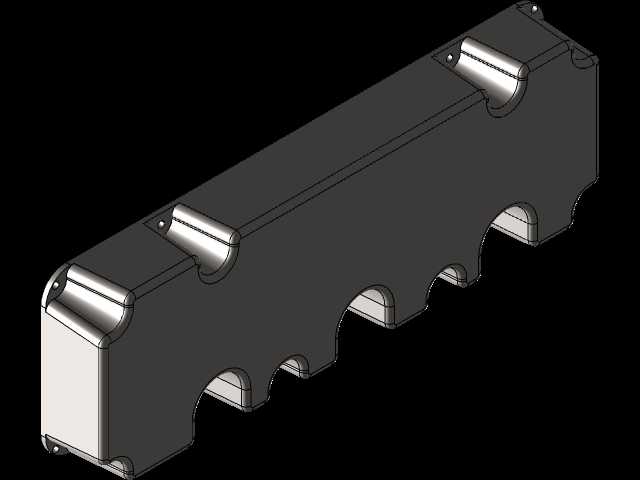

该V6动力装置的三维装配结构，可直接用于整车动力舱前期布局校核、零部件干涉验证以及维修教学场景。在整车开发流程中，动力总成的边界尺寸直接决定了前舱纵梁间距、悬置安装点位置、冷却模块布置空间以及进排气系统的走向，这套装配模型完整还原了V型夹角布局下的缸体、缸盖、进气歧管、排气歧管、前端轮系以及点火组件的相对位置关系，能帮助结构工程师在项目初期快速完成动力舱的硬点确认，避免后期因部件干涉产生的设计变更。从功能特性来看，V6布局相比直列六缸机型拥有更短的轴向长度，更适配前置前驱车型的横向布置需求，同时V型结构的固有平衡性更好，能降低曲轴运转时的一阶二阶振动，减少整车NVH调校的工作量。建模过程中优先遵循了实际装配的层级逻辑，从缸体主件出发，依次完成曲轴连杆机构、活塞组件、缸盖气门机构、配气系统、进排气附件的层级装配，所有配合面均按照实际机加工公差预留了装配间隙，可直接用于生成爆炸视图指导装配工艺编制，也能用于职业院校的发动机构造教学演示。安装边界方面，模型还原了动力总成两侧的悬置安装凸台位置、前端轮系的皮带包角范围、进气侧的空滤安装空间以及排气侧的三元催化器连接法兰位置，工程师可直接提取这些安装点坐标，完成副车架、悬置支架的适配设计，无需再反复核对二维图纸的尺寸链。进排气歧管的走向设计充分考虑了V型夹角的空间利用，进气歧管布置在V型槽内侧，能有效缩短进气路径提升充气效率，排气歧管分两侧引出，可适配双出排气布局的同时，预留了足够的隔热罩安装空间，避免排气高温辐射到周边的线束与橡胶管路。前端附件轮系的布局整合了发电机、空调压缩机、水泵以及张紧轮的安装位置，所有轮系的中心距均符合皮带传动的包角要求，可直接用于前端轮系的传动效率校核与皮带寿命计算。
