金属型材带安装底座支撑连接构件

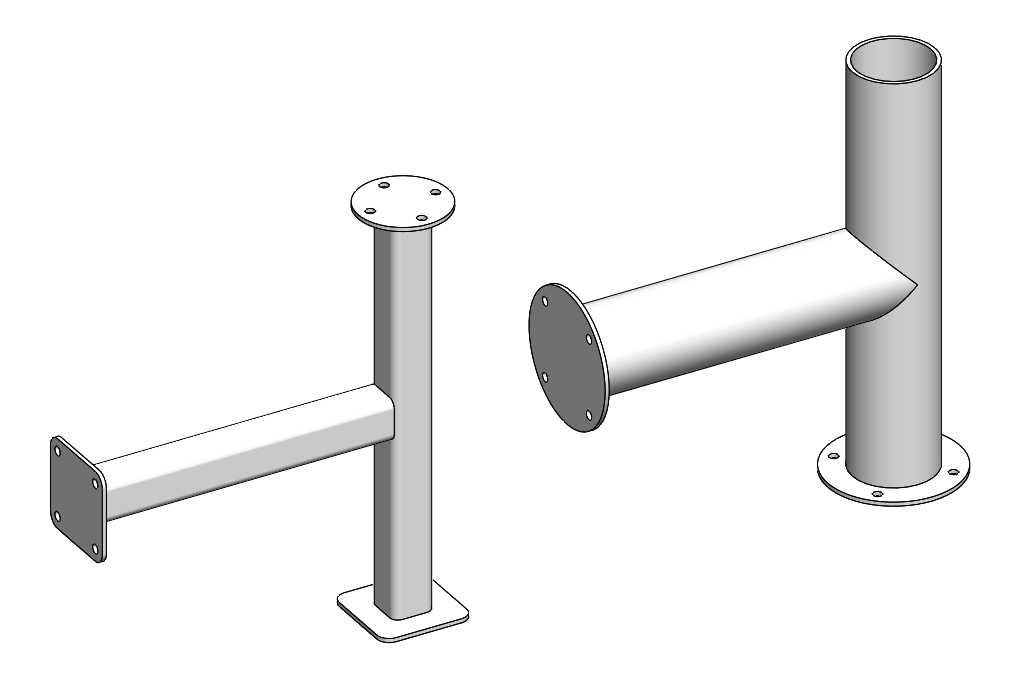

这类带安装底座的型材支撑构件，在工业现场的应用场景覆盖十分广泛，小到设备旁的小型管线支撑、工装框架的立柱固定，大到输送线侧边的防护栏安装、设备外围走管的承重支撑，都能见到这类结构的身影。不同于直接将型材焊接在安装面的做法，这类带法兰底座的构件，能在不破坏型材主体结构的前提下，实现型材与安装基面的可靠固定，后期维护拆卸也更为便捷，不需要动用切割、焊接设备就能完成构件的更换或位置调整。

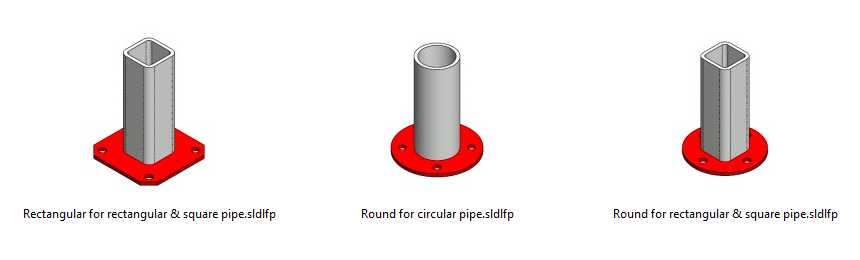

从功能特性来看，三款构件分别适配不同截面的金属型材：方形法兰底座适配正方形截面管材，圆形法兰底座适配圆形截面管材，菱形切角法兰底座适配长方形截面管材，底座上均布的安装孔可配合螺栓完成与安装基面的锁附，能承受垂直方向的静载荷，也可抵消部分水平方向的剪切力，避免型材受侧向力时出现根部弯折的问题。设计过程中，首先要匹配常用型材的外径尺寸，确保型材插入底座承口后能实现紧密贴合，承口的深度需要满足型材插入后的受力要求，避免插入深度过浅导致连接强度不足；法兰底座的厚度根据对应型材的常用承重范围设定，安装孔的孔位避开承口的加强区域，防止螺栓锁附时出现底座开裂的问题。

外形尺寸方面，方形法兰底座的四个安装孔呈正方形分布，孔位中心距匹配常用的安装基面预留孔尺寸，承口的内孔尺寸与常规方管的外径公差带适配，安装后型材与承口的间隙控制在合理范围，不会出现晃动；圆形法兰底座的安装孔沿圆周均布，适配圆形基面或任意角度的安装需求，承口与圆管的配合间隙满足常规装配要求；菱形法兰底座的安装孔沿长轴方向分布，适配长方形截面型材的受力方向，长轴方向的孔距更大，能更好地抵抗型材长边方向的侧向力。安装边界上，这类构件的底座底面为平整加工面，安装时需要保证基面的平面度在允许范围内，避免底座安装后出现翘曲，导致受力不均；螺栓锁附时需要对角均匀施力，防止法兰底座因受力不均出现变形，承口与型材的连接可采用焊接或顶丝锁附的方式，根据实际使用场景的载荷大小选择对应的固定方式，对于需要频繁拆装的场景，采用顶丝固定即可满足使用需求，对于重载或有振动的使用场景，可在型材插入承口后进行周边满焊，进一步提升连接强度。

在实际选型过程中，需要根据所用型材的截面形状、外径尺寸、实际承重载荷、安装基面的预留孔位来选择对应的构件型号，避免出现型材与承口不匹配、安装孔位无法对齐的问题，同时还要考虑使用环境的腐蚀情况，选择对应表面处理的构件，提升构件的使用寿命。
