镀金合页式门铰链结构设计

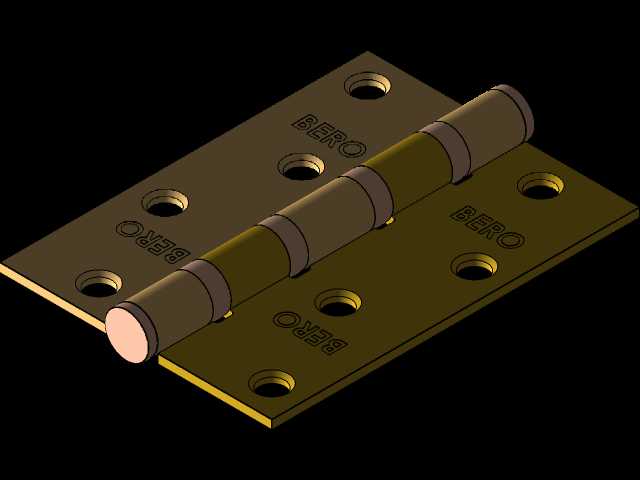

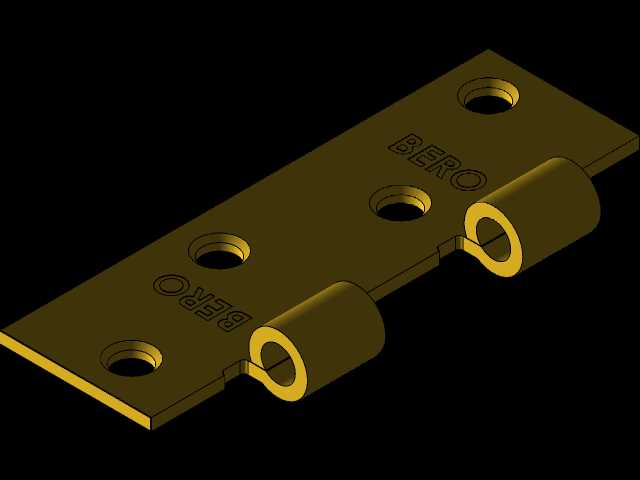

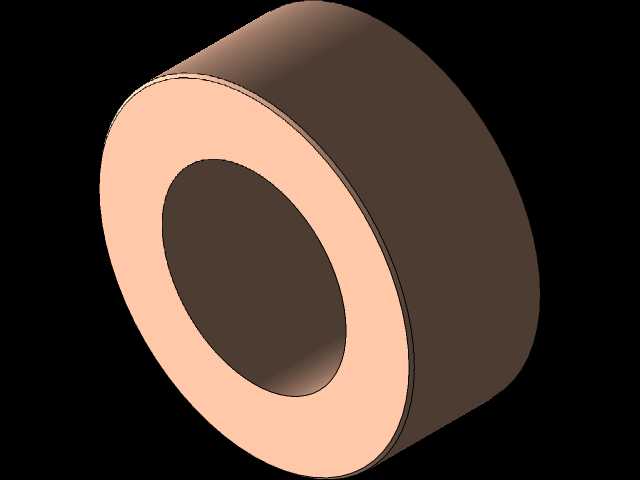

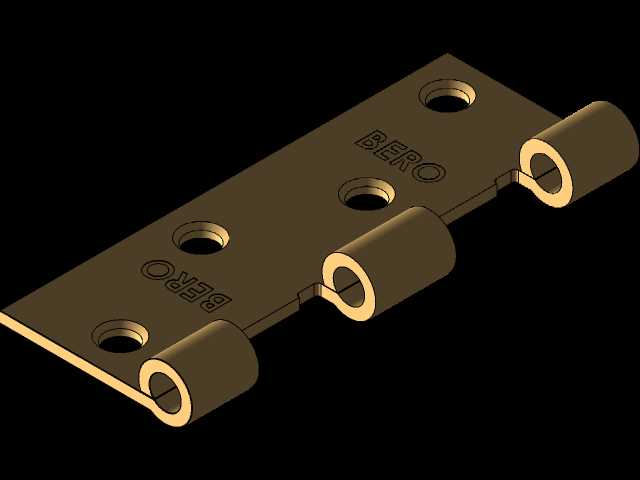

这款镀金门铰链主要应用于室内实木门、定制家具柜门、木制品柜体的开合连接场景，是实现门扇与门框相对转动的核心连接件，在日常使用中承担门扇承重、控制开合轨迹、降低转动摩擦的核心作用。从结构设计来看，该铰链采用双页片配多段式销轴的经典合页结构，两个页片分别对应门扇与门框的安装面，页片上预留的沉头安装孔可适配常规沉头木螺钉，安装后螺钉头完全没入页片平面，不会出现凸起剐蹭的问题，保证开合过程中页片与安装面贴合无干涉。设计阶段优先考虑了承重匹配性，页片厚度经过受力校核，可适配常规厚度的室内木门与家具柜门，销轴采用多段轴套配合结构，转动时轴套间的接触面均匀受力，避免长期使用出现销轴磨损松旷、门扇下垂错位的问题，页片边缘做了小圆角钝化处理，安装过程中不会划伤施工人员手部，也不会剐蹭门扇漆面。从安装边界来看，两个页片的安装孔位采用对称排布，单页片设置四个安装孔，孔位间距符合常规木门、家具柜门的安装尺寸规范，施工时无需额外在门扇或门框上重新定位打孔，可直接匹配现有预制安装位，降低现场施工的调整工作量。销轴端部做了封边处理，避免长期使用过程中销轴从轴套中滑出脱落，同时镀金的表面处理既提升了产品的外观质感，适配轻奢风格的家装与家具设计需求，也能在页片表面形成防护层，降低潮湿环境下页片生锈的概率，延长产品的实际使用寿命。在三维建模过程中，对页片上的品牌标识做了等比例还原，沉头孔的锥度、轴套的配合间隙都按照实际加工公差做了预留，模型可直接用于结构干涉校验、安装模拟演示，也可作为五金配件库的标准件调用，在做家具结构设计、室内门排布方案时，可直接将该模型装配入整体装配体，校验开合过程中门扇与门框、周边柜体的间隙是否合理，避免出现开合碰撞、安装位不足的问题。
