DR17螺旋式塔架结构设计方案

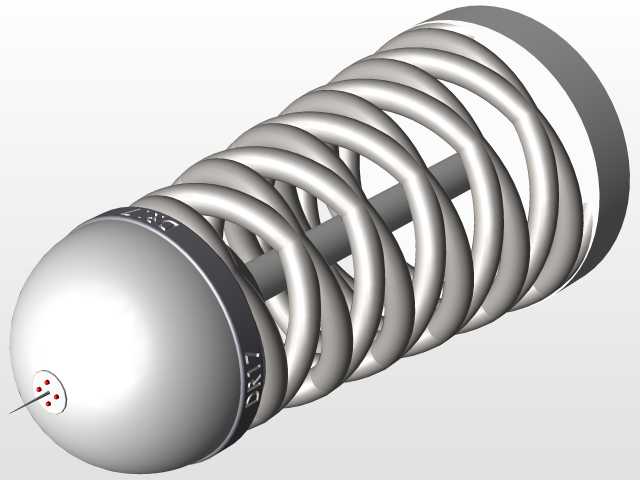

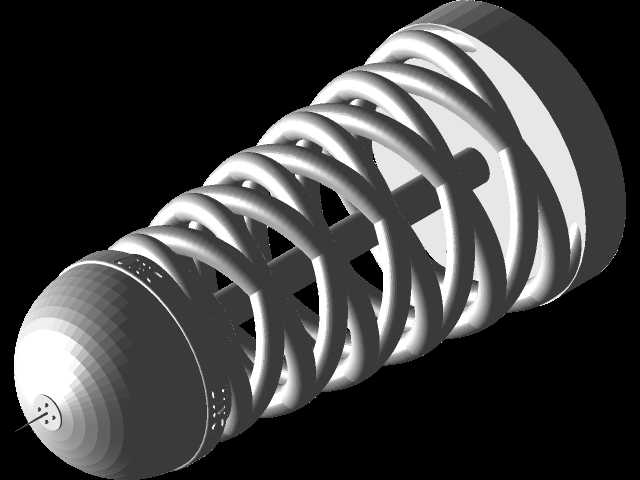

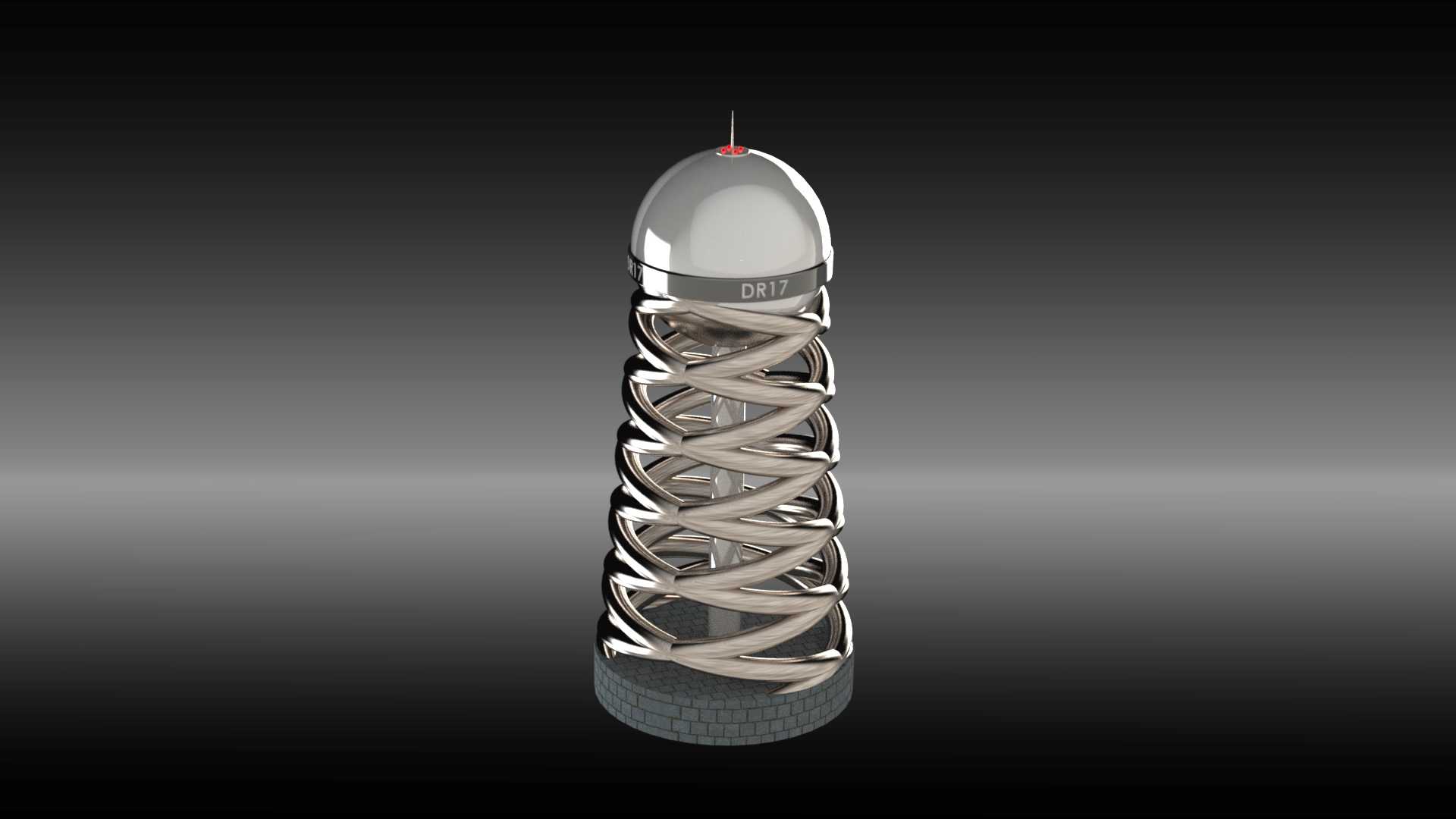

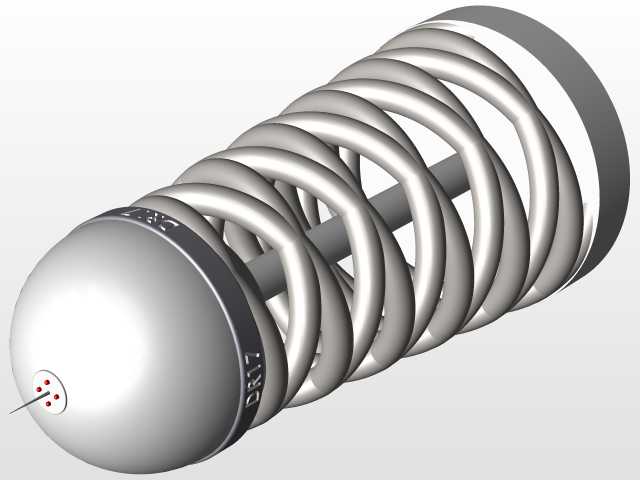

这款立式螺旋构架主要面向需要竖向承载同时兼顾通透减重需求的工程场景，常见于户外小型信号搭载架、景观照明支撑、特种设备竖向安装基座等领域，区别于传统直杆式塔架，螺旋缠绕的受力结构能在同等耗材用量下获得更优的抗侧向形变能力，尤其适配存在持续风载或小幅振动的安装环境。从实际使用角度出发，该构架底部设置了带安装孔位的圆形基座，可通过膨胀螺栓或焊接方式与混凝土基础、设备安装平台直接固定，基座直径根据承载上限做了加宽处理，能分散竖向载荷对安装面的压强，避免长期承重出现基础沉降偏移。顶部的圆弧端罩做了封闭处理，既可以避免内部螺旋支撑槽积灰积水，也能预留顶部设备的安装接口，端罩顶端的细小凸台可作为航标标识、避雷针或信号天线的安装位，无需额外在架体上焊接附属支架。设计过程中优先考虑了受力路径的合理性，螺旋肋条与中心竖向支撑杆件采用连续过渡的连接方式，没有出现应力集中的直角转折，每一圈螺旋肋的升角经过反复校核，既保证人员攀爬维护时能获得合适的踩踏支撑角度，也不会因为升角过大导致架体整体抗扭性能下降。架体的整体高度适配中小型设备的安装需求，安装边界上要求基座周边预留不小于架体最大直径1.2倍的操作空间，方便后期对架体上搭载的设备进行检修更换，螺旋结构之间的镂空间隙经过测算，能有效降低风阻系数，在沿海多风区域使用时可减少横向风载荷对基础的拉扯力。不同于传统桁架式塔架需要大量现场焊接拼装，该构架的所有构件可在工厂预制完成后分段运输到现场，通过法兰拼接即可完成组装，大幅降低现场施工的工作量，螺旋肋条之间的间隙也可作为线缆布设的通道，无需额外设置穿线线管，线缆可顺着螺旋结构的内侧隐蔽布设，兼顾外观整洁度与线缆防护效果。结构选材上适配常规金属加工工艺，可采用不锈钢或碳钢做表面防腐处理，不同载荷等级下可调整螺旋肋的截面尺寸与壁厚，不需要改动整体外形结构就能适配从几十公斤到数百公斤的顶部搭载需求，基座上的安装孔位采用通用化的孔距设计，能适配多数现有户外设备安装基础的预留孔位，减少现场二次打孔的工作量。
