菲律宾空军标识立体浮雕徽章

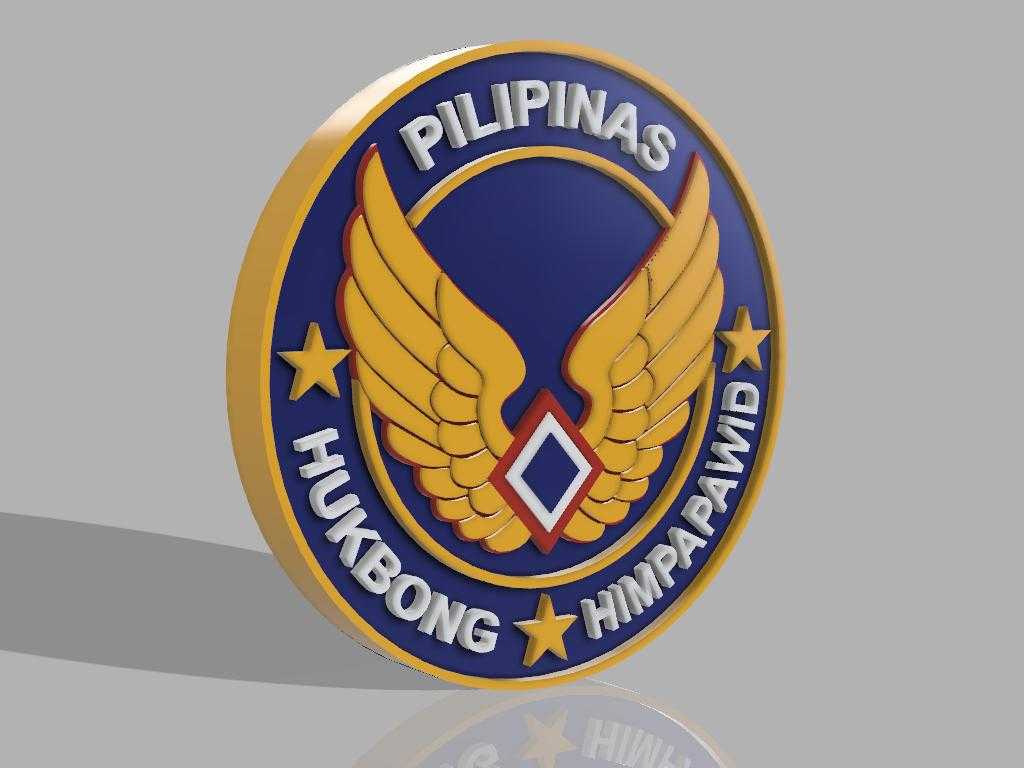

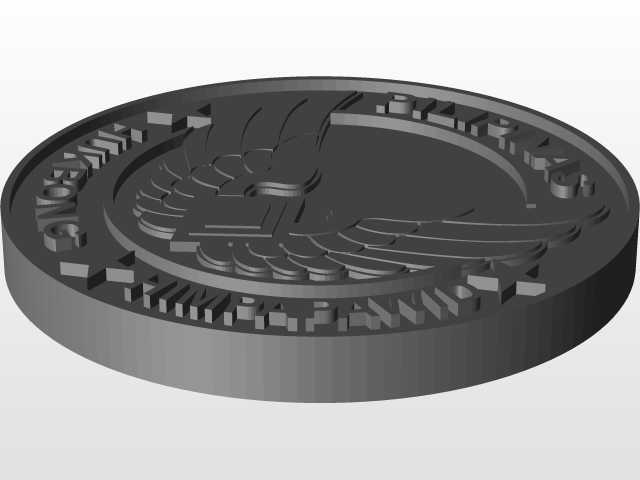

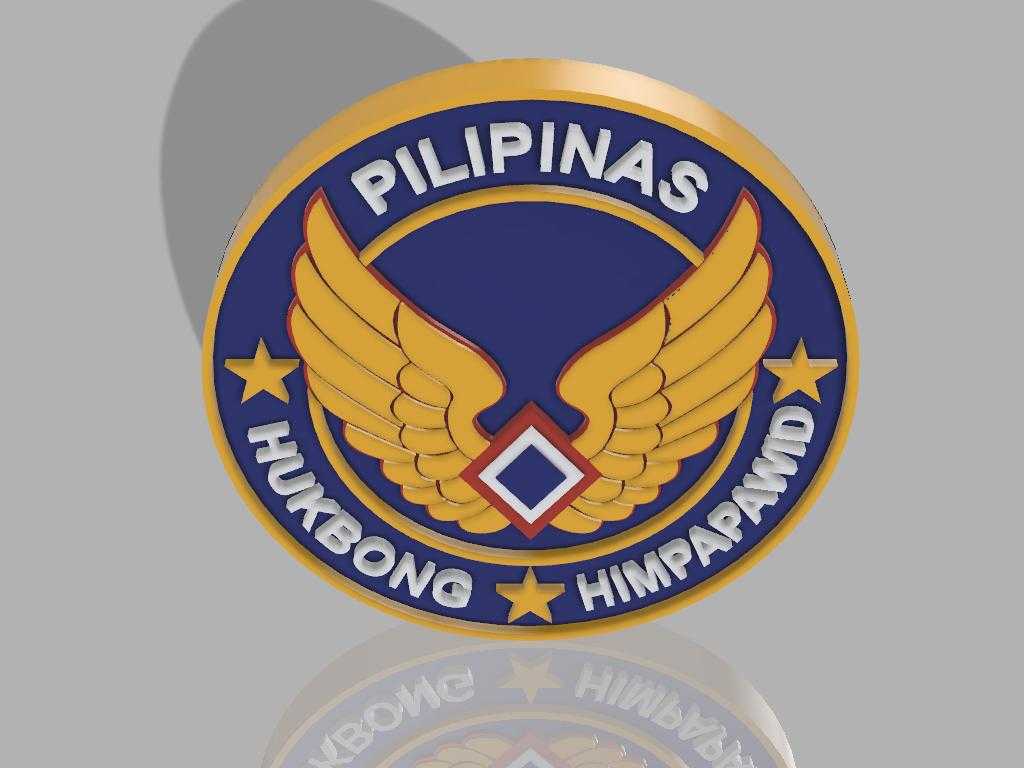

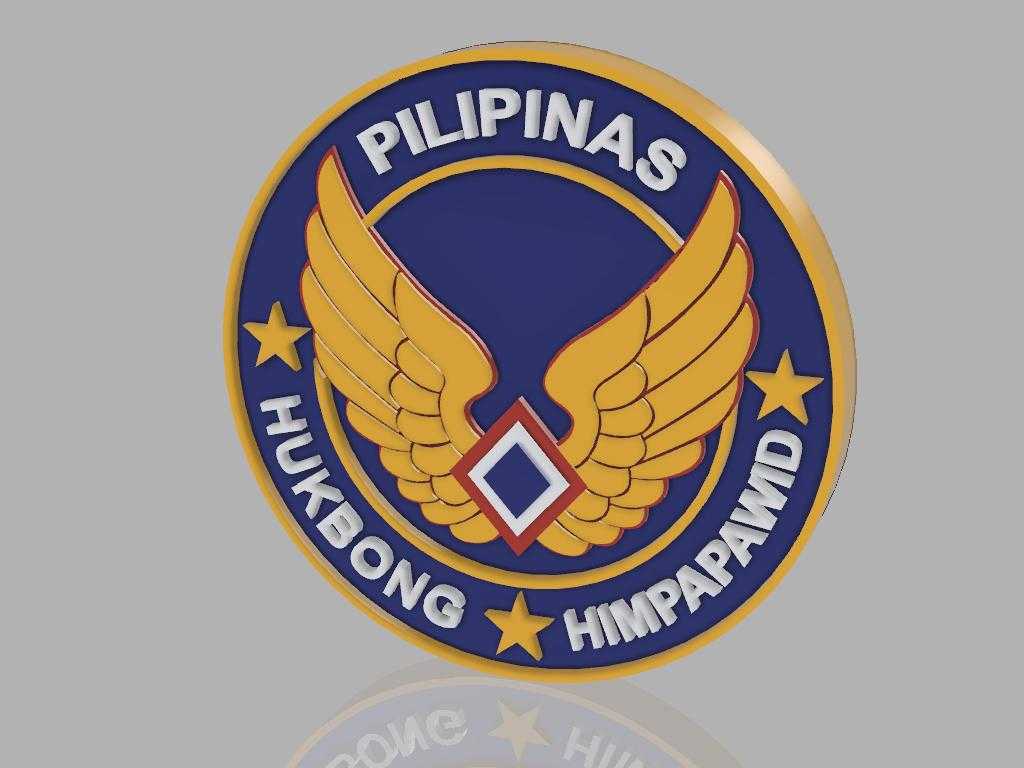

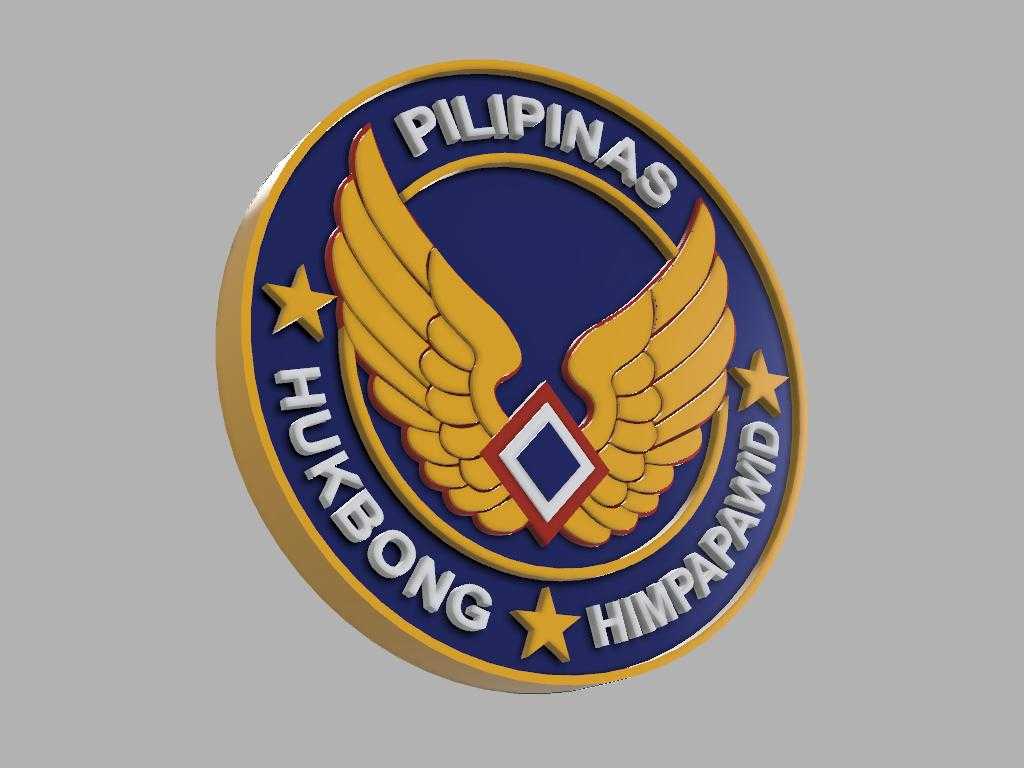

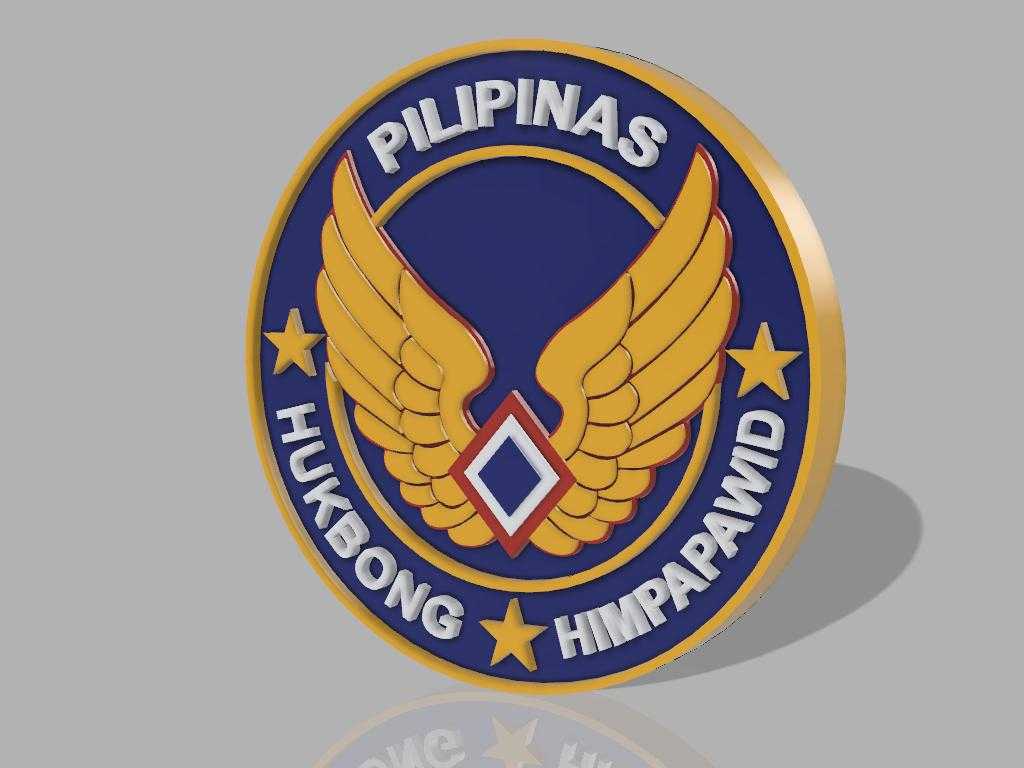

该立体徽章采用浮雕式结构设计，整体为圆形构型，核心视觉元素包含环绕排布的文字、对称展开的翼形造型、中心菱形标识与点缀的星形元素，所有凸起结构均做了圆角过渡处理，避免锐边带来的加工毛刺与使用划伤风险。从实际应用场景来看，这类立体徽章可作为装备外观标识件，安装在军用飞行器、地面保障装备的指定标识区域，也可作为纪念陈列摆件用于军史展示场景，或是配套装具的身份识别配饰。设计阶段首先明确了不同元素的层级高度差，外圈文字与星形元素的凸起高度控制在1.2mm，中心翼型结构作为视觉核心，凸起高度设置为2.5mm，中心菱形标识采用分层叠压结构，最内层菱形块比翼型表面再高出0.8mm，通过层级差强化视觉层次感，即使在远距离观察也能清晰识别核心元素。安装边界方面，徽章整体外圆直径控制在80mm，整体厚度为5mm，背部预留了3M背胶粘贴槽与两个M2螺纹安装孔，既可以通过背胶直接粘贴在光滑的装备蒙皮表面，也可以通过螺丝紧固在硬质装具面板上，适配不同的安装场景。细节处理上，所有文字的笔画宽度最小处保留了0.5mm的加工余量，适配CNC精雕、3D打印、压铸等多种加工工艺，不会出现细小笔画断裂的问题；翼型的羽毛纹理采用浅浮雕处理，纹理深度0.3mm，既还原了羽毛的层次质感，又不会因为纹理过深造成积灰难以清理的问题；外圈的包边采用1.5mm宽的凸沿结构，既可以保护内部的浮雕元素不受磕碰损伤，也能在安装时起到定位限位的作用。色彩分区上，不同区域的边界均做了0.2mm的凸棱分隔，方便后续填色、电镀等表面处理工序操作，避免不同色彩区域出现溢色问题，提升成品的外观一致性。
