沙科长条形线性通风风口三维结构设计

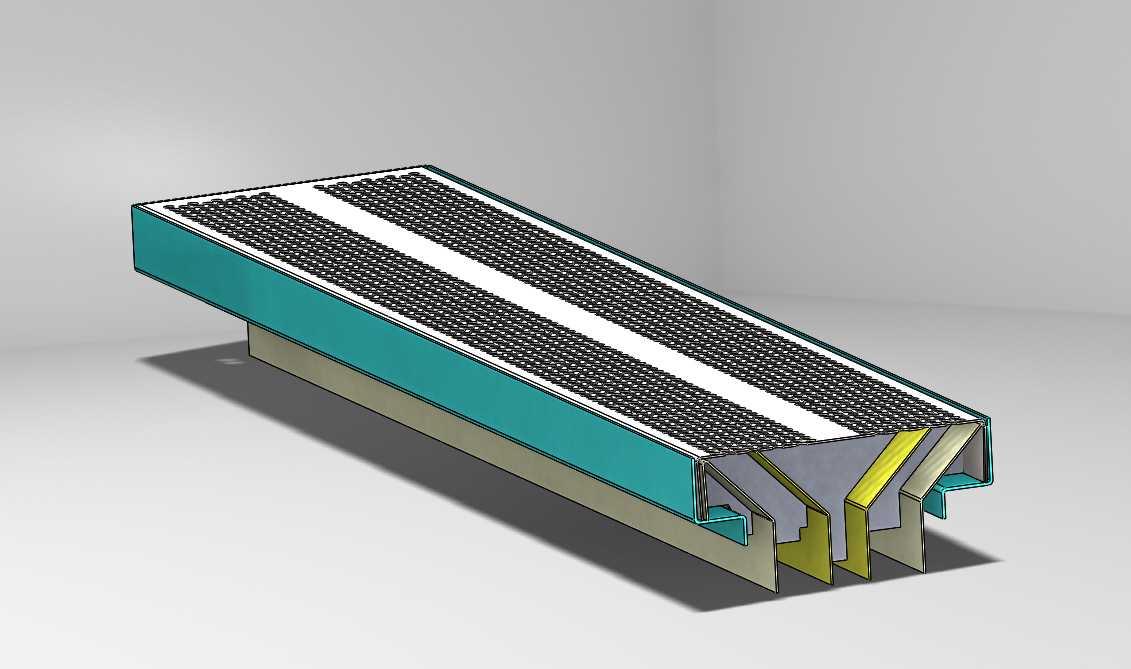

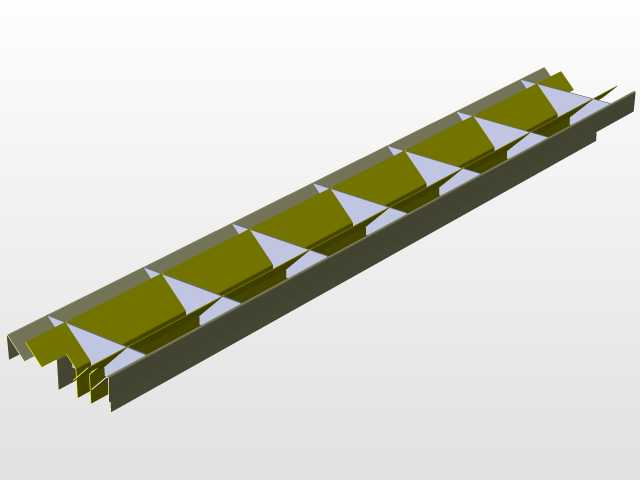

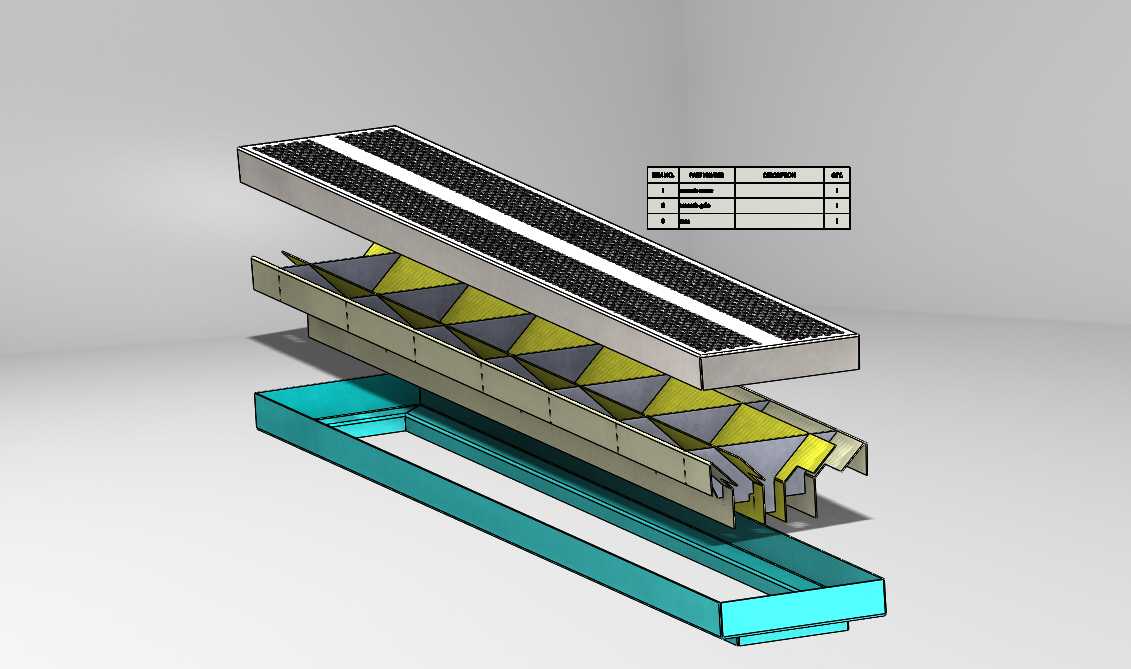

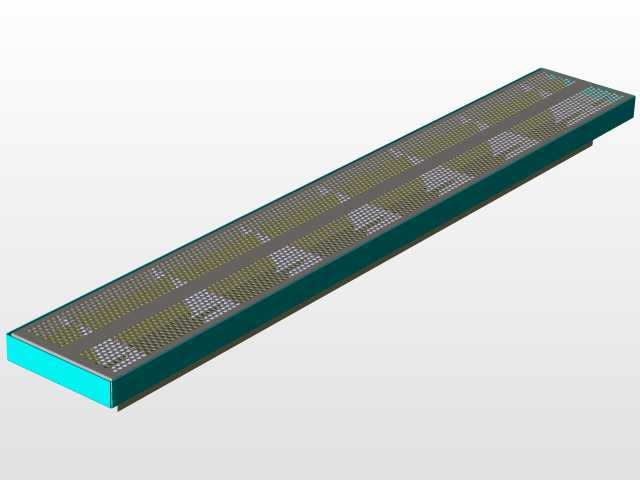

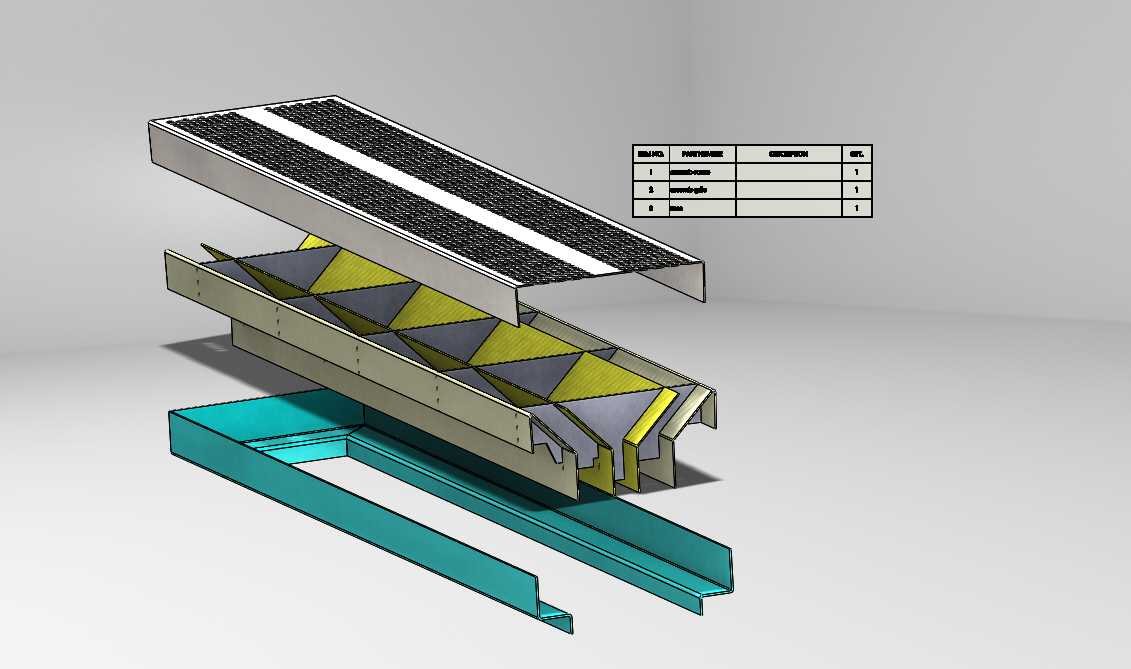

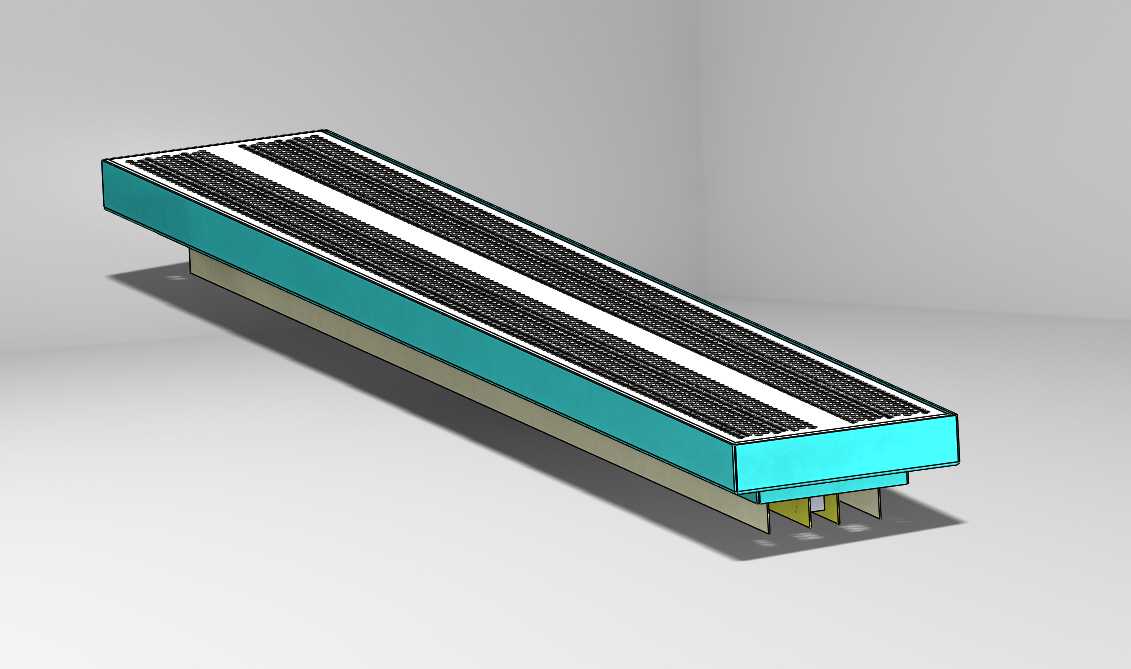

本次呈现的线性通风构件，核心适配商用与民用建筑的暖通空调送风末端场景，常见于写字楼吊顶、商超公共区域、洁净车间侧墙或吊顶安装位，承担均匀送风、调节室内气流组织的核心作用，避免直吹带来的人体不适感，同时兼顾装修面的视觉整体性。从结构设计逻辑来看，整体采用长条形窄边布局，主体外框做了圆角收边处理，外露面设置两条平行的送风格栅条带，中间预留装饰压条位，可匹配不同装修风格的饰面需求，格栅条采用细密斜向排布结构，既能保证送风气流沿预设方向扩散，又能遮挡内部风道结构，避免从外部直视内部构件影响美观。构件底部设置了插接式安装卡扣结构，可直接卡入对应规格的风道预留接口，无需额外复杂固定件，安装时可根据现场吊顶完成面的高度微调卡扣插入深度，适配不同厚度的吊顶板材安装边界。外形尺寸上，主体长度为1000mm，宽度为150mm，整体厚度控制在适配常规吊顶夹层的尺寸范围内，不会过度占用吊顶内部的走线、消防管路排布空间，外框采用薄壁型材拼接结构，在保证整体结构刚度的前提下尽可能降低自重，减少吊顶承载负荷。设计过程中重点考量了送风均匀性的问题，格栅条的开孔率经过反复校核，沿长度方向的送风风速偏差控制在合理区间内，避免出现两端风量小、中间风量大的不均匀问题，同时外框与内部导流结构之间预留了密封槽位，安装时可嵌入密封胶条，减少接口处的漏风损耗，提升送风系统的整体运行效率。构件的外露饰面做了平整化处理，安装完成后与吊顶面的贴合缝隙可控制在极小范围内，无需额外打胶收边即可满足装修美观要求，适配多种主流的室内装修风格，既可以单条独立安装在狭长走廊的吊顶中线位置，也可以多条拼接组合成大面积的送风带，适配大开间办公区域的送风需求。结构建模时对各个拼接部件的公差配合做了严谨设定，外框拼接处的错位量控制在行业标准允许范围内，卡扣结构的插拔力经过反复调整，既保证安装时的便捷性，又能避免长期使用后因风压震动出现松动脱落的问题，内部的导流叶片角度可根据实际送风需求做小范围调整，适配不同层高、不同送风距离的使用场景。
