立式暖通空调送风静压箱体结构设计

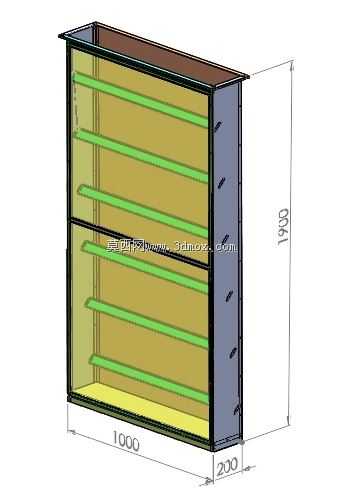

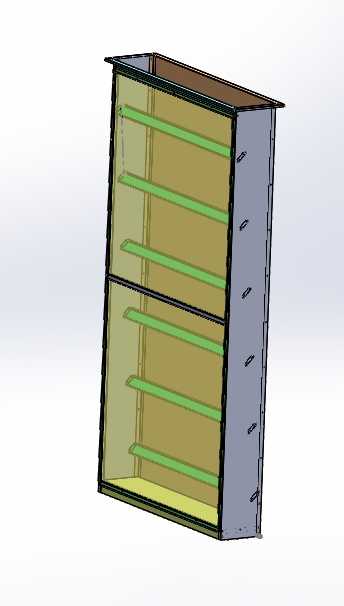

在民用及商用建筑的暖通系统布设中，送风末端的气流均匀性直接影响室内温控效果与体感舒适度，这款立式静压送风箱体正是针对大空间竖向送风场景开发的末端整流构件。日常项目里，不少层高较高的办公区、商业门店或者工业配套辅房，直接接风管送风很容易出现局部风速过高、气流分布不均的问题，甚至会伴随明显的送风噪音，而这类带多层导流结构的静压箱，核心作用就是把接入的高速动压气流转化为稳定的静压输出，让送出的气流均匀覆盖目标区域，同时削弱气流湍动带来的异响声。从结构设计逻辑来看，整体采用薄钢板折弯拼接的钣金工艺成型，外框做了密封折边处理，避免送风过程中出现漏风损耗；内部横向布置的多组导流板，是经过流道模拟后确定的排布间距，上下两个独立腔室的设计，可以对应不同的送风支路，实现同个点位分区域送风的需求，不用在现场额外做风管分叉，能减少现场安装的拼接工作量。安装边界上，这款箱体的宽度为1000mm，厚度方向仅200mm，属于薄型立式结构，总高度1900mm，非常适合贴靠建筑立柱或者墙面暗装，不会过多占用室内有效使用空间；厚度方向的窄尺寸设计，也能适配很多吊顶空间不足、无法做卧式静压箱布设的场景，直接落地或者挂装在竖向结构上就能完成对接。设计过程中特意将导流板做了圆弧过渡处理，避免气流直吹板件产生共振噪音，箱体侧面预留的多组固定孔位，既可以和送风风管做法兰对接，也能直接安装可调式送风百叶，根据现场实际需求灵活调整出风方向。在制冷工况下，箱体内部的导流结构可以避免低温气流直接沉降导致的局部区域过冷，供暖工况下则能引导热流均匀向上扩散，缓解热空气堆积在顶部的问题，适配冷暖双工况的暖通系统使用。钣金拼接处的折边结构除了密封作用，也强化了箱体整体的结构刚度，不用额外加加强筋就能满足1500Pa以下送风压力的强度要求，减少生产过程中的零件数量，降低加工与装配的复杂度。
