教学绘图用绿色圆规结构设计

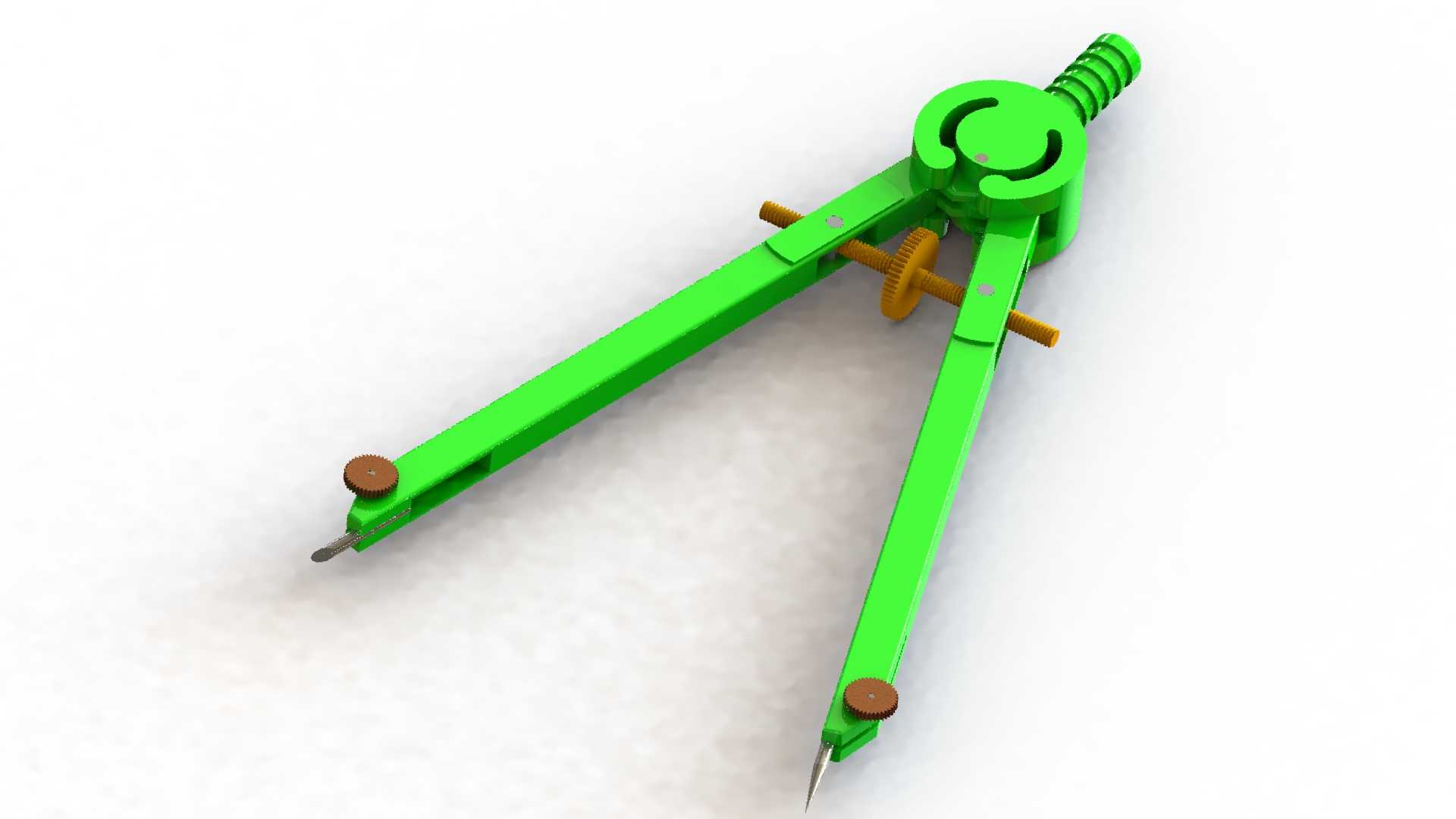

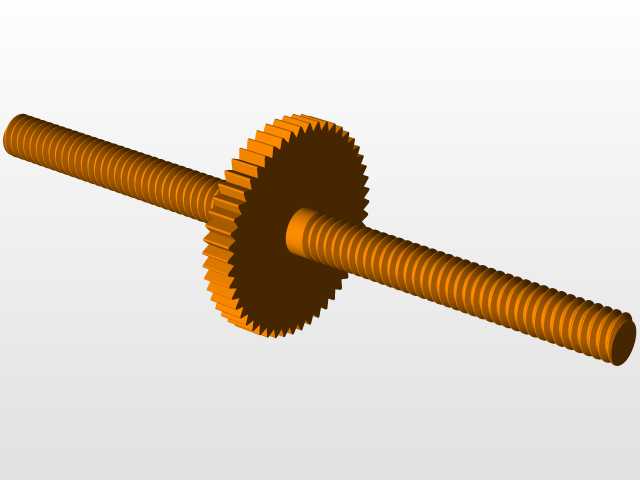

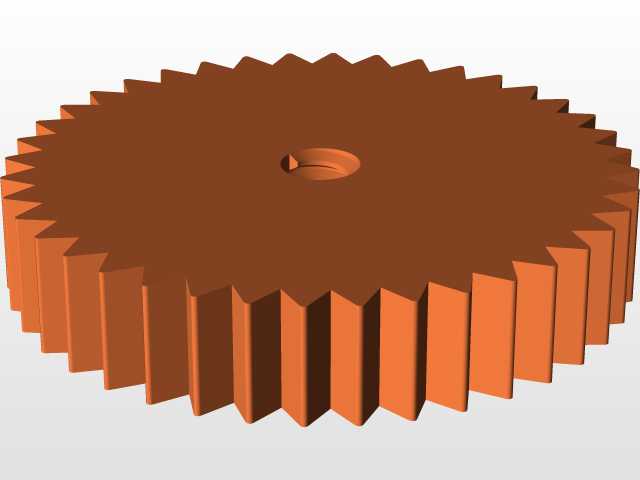

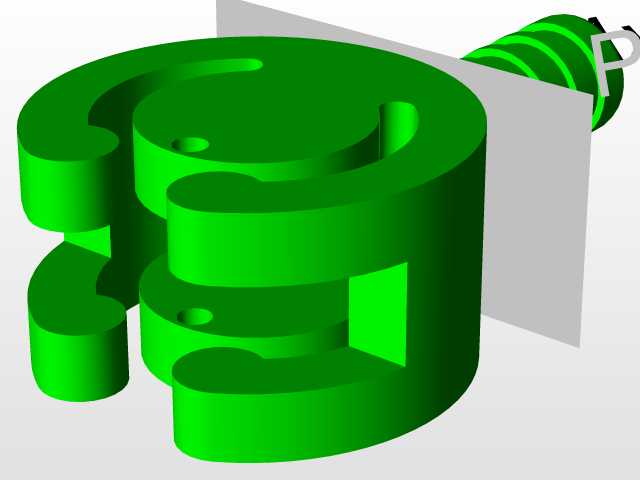

这款圆规结构主要面向几何绘图、工程制图基础教学、手工绘图作业场景，是学生群体、基础制图人员完成圆形绘制、弧线段勾勒、尺寸等分作业的常用手动工具，日常使用中可适配不同硬度的绘图铅笔芯、钢针针尖，满足纸面绘图、手工放样标记的基础作业需求。从功能特性来看，该圆规采用双支脚铰接结构，顶部设置调节旋钮配合中部的锁紧齿盘，可精准控制两支脚的张开角度，调整完成后可通过侧方的锁紧拨杆固定支脚夹角，避免绘图过程中支脚移位导致的圆弧尺寸偏差；其中一支脚末端设置可替换的钢质针尖，作业时扎入纸面作为旋转圆心支点，另一支脚末端设置笔芯夹持结构，可适配常规直径的绘图铅芯，夹持位置带有防滑旋钮，可根据绘图需求调整铅芯伸出长度，保证绘制线条粗细均匀。设计过程中优先考虑手动操作的握持手感，两支脚的握持段做了圆弧过渡处理，避免长时间握持绘图时硌手，铰接部位的转轴配合间隙控制在合理范围，既保证支脚转动顺畅无卡滞，又不会出现旷量导致的绘图精度偏差；顶部的弹簧结构可在调整支脚角度时提供均匀的阻尼反馈，操作人员可单手完成角度微调，无需额外工具辅助。从安装边界与尺寸适配来看，该圆规完全展开后最大绘制半径可覆盖常规A3幅面图纸的圆形绘制需求，收拢后整体尺寸可放入常规笔袋、文具盒内，便于日常携带收纳；所有活动部件的运动行程均做了限位设计，支脚张开到最大角度时不会出现铰接部位脱开的情况，针尖与笔芯的安装位置做了同轴度校准，保证旋转绘图时两支脚末端的高度差一致，不会出现纸面刮破、铅芯断裂的问题。日常使用中，操作人员可通过顶部旋钮快速调整支脚开合幅度，配合中部的锁紧结构固定尺寸，完成不同半径圆弧的连续绘制，铰接部位的齿盘结构可实现角度的微量调节，满足小尺寸圆弧、等分圆周等精度要求较高的绘图作业需求，整体结构无复杂易损件，日常仅需定期更换铅芯、检查针尖磨损情况即可维持稳定使用状态，适配教学场景下高频次、粗放使用的需求，无需复杂维护流程。
