实心电吉他结构设计三维数模

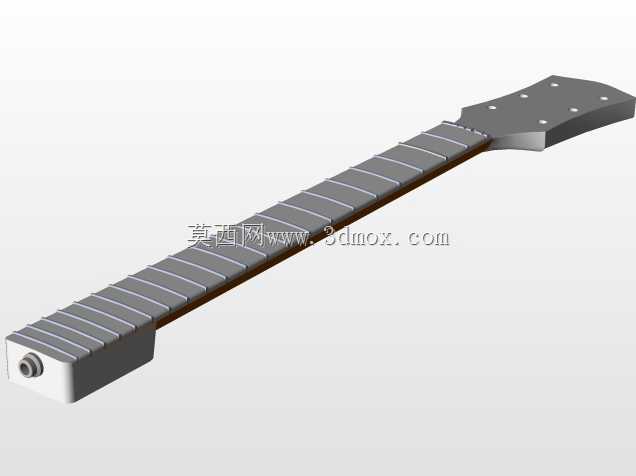

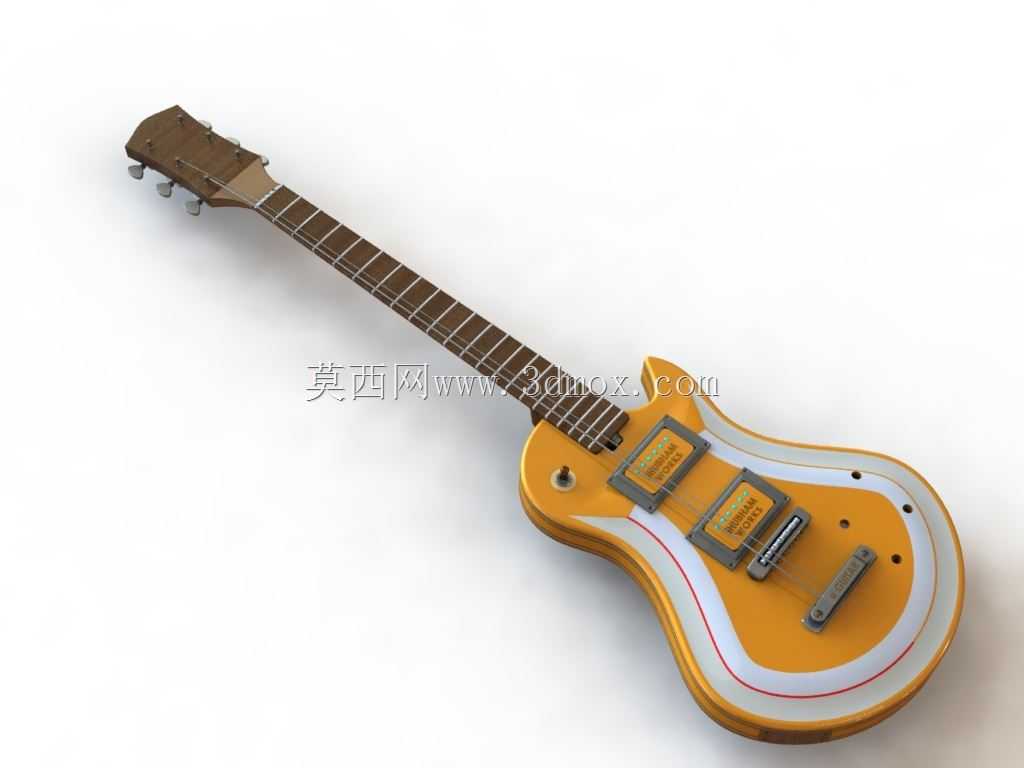

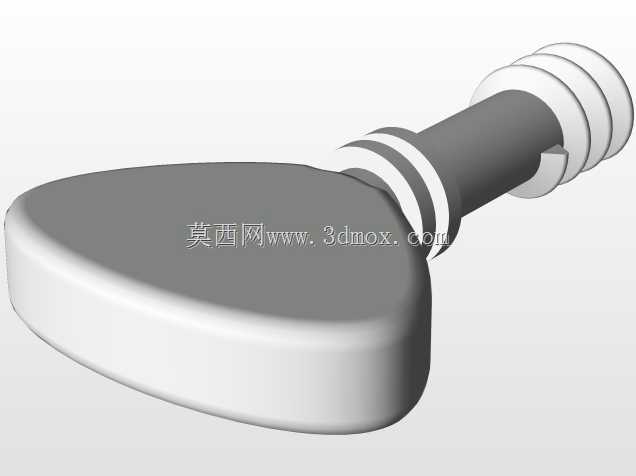

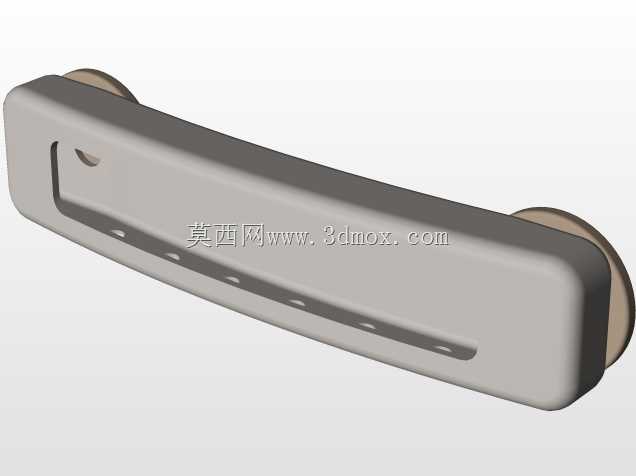

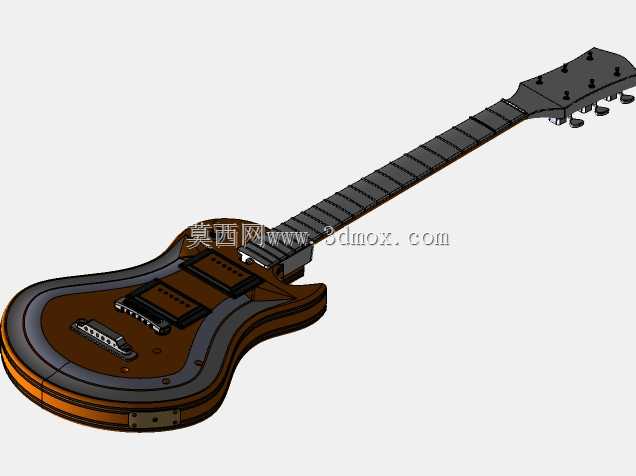

　　这款电吉他的三维结构设计，核心围绕实心电声弦乐器的实际演奏需求展开，在建模阶段优先考量了琴体握持的人机工程边界，琴身轮廓的曲面弧度完全贴合坐姿、站姿演奏时的手臂贴合角度，避免长时间持琴出现的硌臂、滑脱问题。从结构布局来看，琴颈与琴身采用插接式连接的结构预留，指板品丝的排布严格遵循十二平均律的弦长分割比例，有效弦长的基准尺寸控制在常规电吉他通用的648mm区间，琴头的弦钮安装孔位按照3+3对称排布设计，预留的弦轴安装孔径匹配市面上主流的封闭式弦钮安装尺寸，无需二次扩孔即可完成配件装配。拾音器的安装槽位采用双 Humbucker 双线圈拾音器的标准开孔尺寸，两个拾音器分别布置在琴颈根部与琴桥位置，

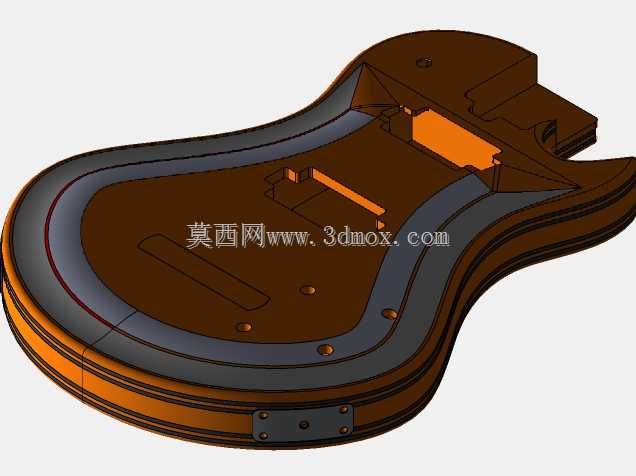

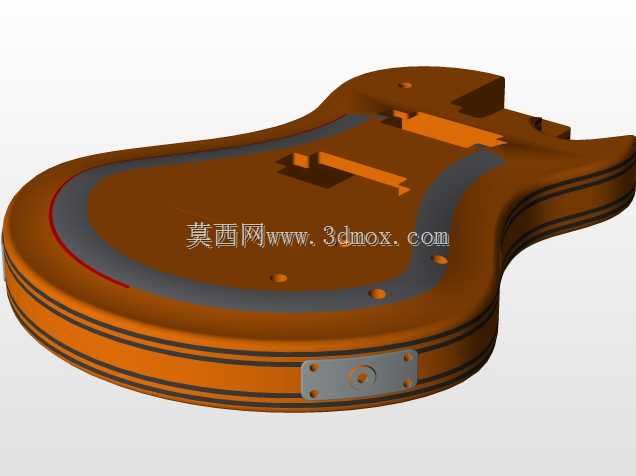

　　槽位深度预留了拾音器高度调节的弹簧安装空间，可根据演奏音色需求调整拾音器与琴弦的间距，控制输出信号的增益大小。琴桥位置采用固定式硬尾琴桥的安装基准，安装孔位的孔距匹配常规固定式琴桥的螺丝固定点位，琴桥的弦枕开槽位置与琴颈上弦枕的弦槽完全对正，保证每根琴弦的走向平直，无偏斜蹭品的隐患。琴身的控制电路腔体预留在琴身下部的拾音器下方位置，腔体尺寸可容纳两个音量电位器、两个音色电位器以及档位切换开关，同时预留了音频输出接口的安装孔位，孔位位置避开了演奏时手臂的触碰区域，防止演奏过程中误触接口导致连接线脱落。从结构强度设计角度，琴颈内部预置了双向调节钢筋的安装通道，通道位置处于指板下方的琴颈中心线上，可通过琴头位置的调节孔调整钢筋张力，

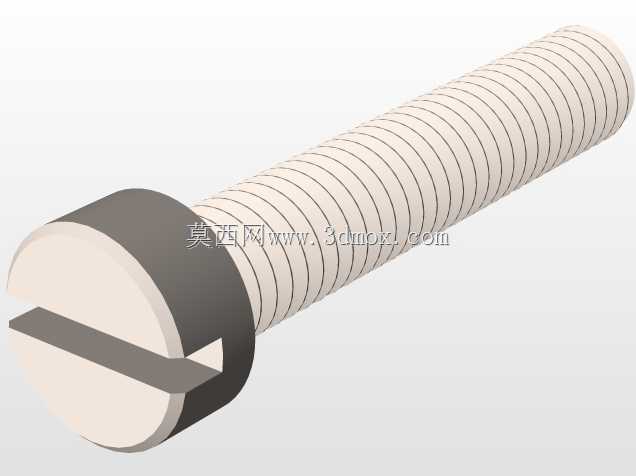

　　抵消琴弦拉力带来的琴颈弯曲变形，保证不同温湿度环境下琴颈的平直度，避免出现打品、弦距过高的问题。琴身的材质分区在建模阶段也做了对应的结构区分，琴身主体采用实心硬木的结构基准，表层的装饰贴面厚度控制在3mm，既保证外观的装饰效果，也不会过多影响琴体的共振特性，琴身边缘的包边结构做了圆弧过渡处理，消除锐边，提升持琴时的触感舒适度。在实际应用场景中，这款数模可用于电吉他的新品打样结构验证，也可作为乐器设计教学的结构参考案例，建模过程中所有的装配基准都遵循行业通用的配件互换标准，不需要额外修改结构即可适配市面上绝大多数的标准化电吉他配件，大幅缩短新品开发的打样周期。在安装边界的考量上，所有外露配件的安装孔位都做了沉头处理，

　　保证螺丝安装后表面平整无凸起，背带钉的安装位置分别布置在琴身上部的琴颈衔接处与琴身下部的尾端位置，两个点位的连线经过琴体重心位置，安装背带后琴身可保持自然水平状态，不会出现琴头下坠或者琴尾上翘的问题，适配站立演奏时的持琴平衡需求。指板的弧度采用常规电吉他通用的12英寸指板曲率，品丝的安装槽深度统一为1.5mm，槽宽匹配标准品丝的根部尺寸，压装品丝后可保证品丝固定牢固，不会出现品丝翘起的问题。琴弦的穿弦孔位置在琴桥处做了倒角处理，避免穿弦时刮伤琴弦外层的缠绕层，延长琴弦的使用寿命。整体结构没有冗余的设计元素，所有曲面、开孔、槽位都服务于实际演奏的功能需求，没有为了外观牺牲结构合理性，各个部件的装配间隙都预留了0.2mm的涂装余量，完成表面喷涂后依然可以保证配件的顺利装配，不会出现过紧或者间隙过大的问题。
