深沟球滚动轴承精密结构三维建模

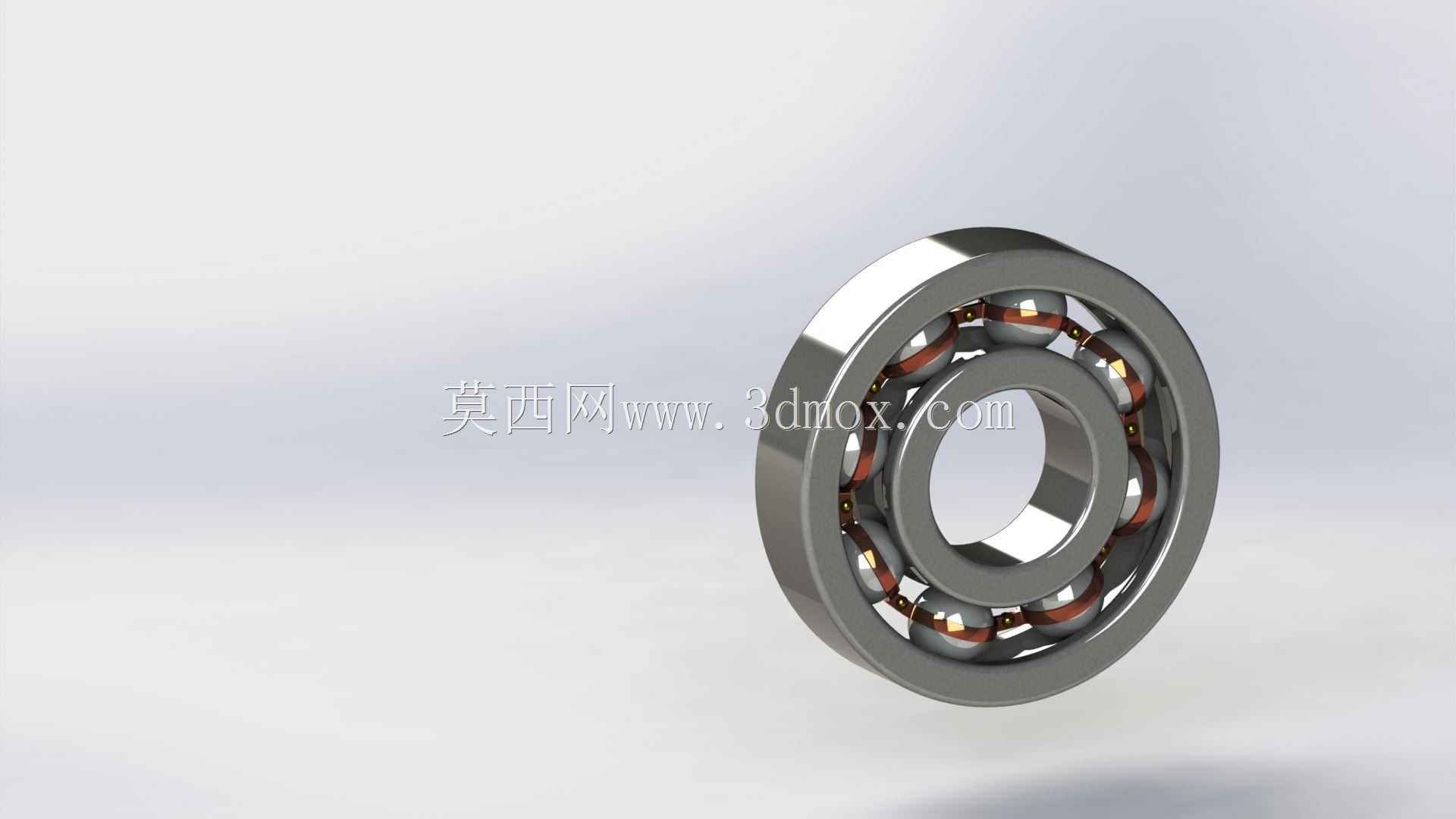

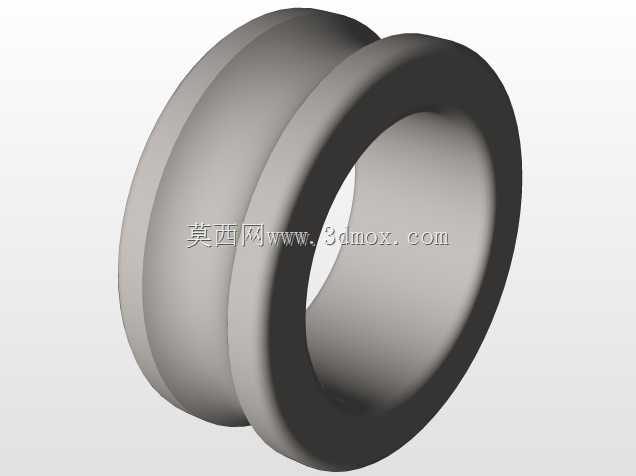

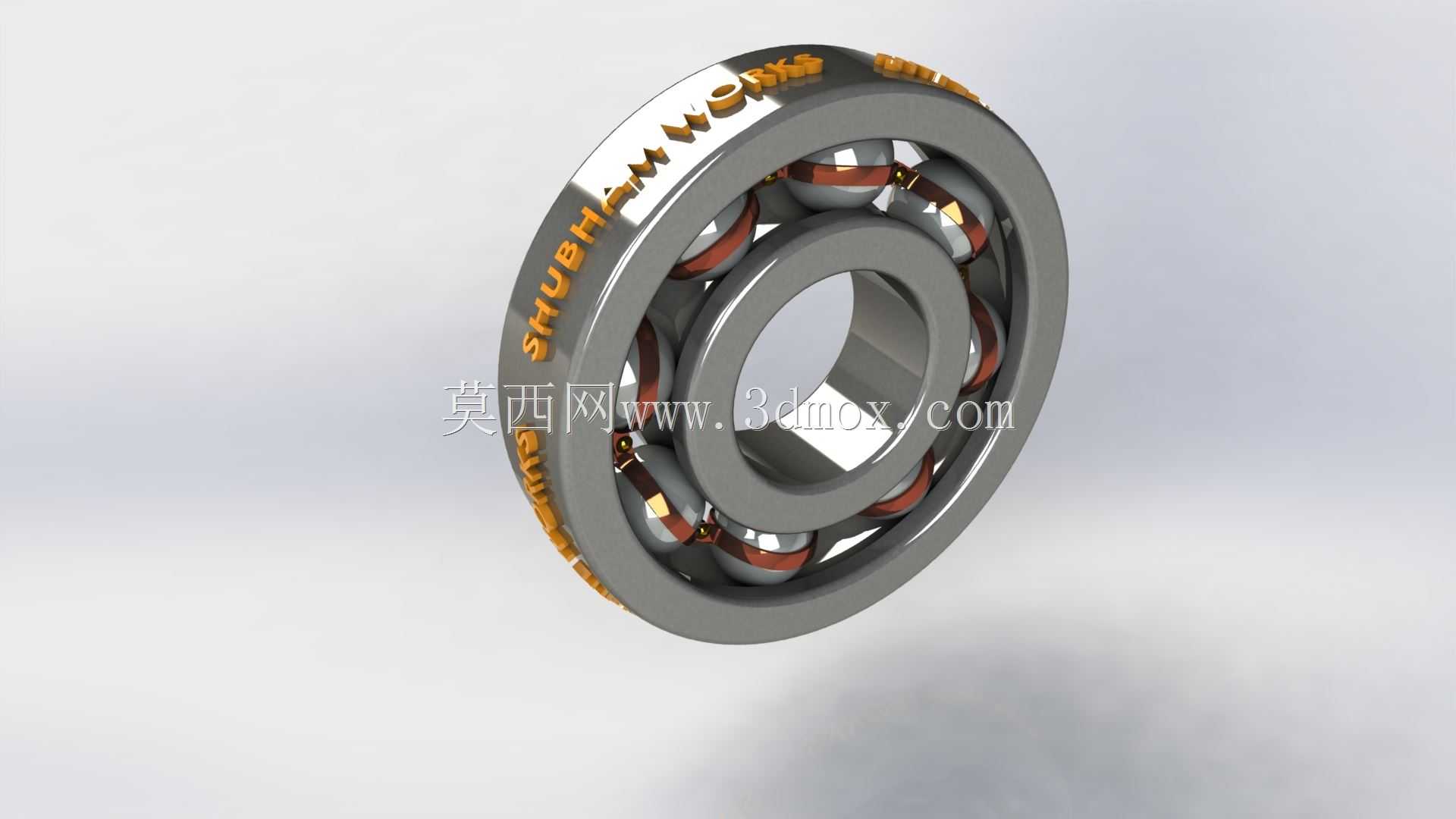

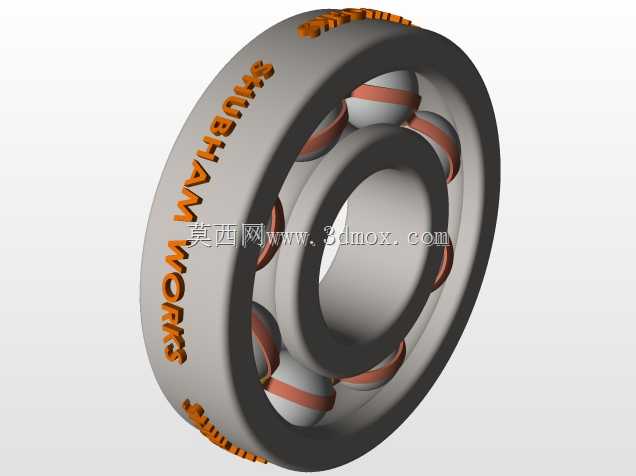

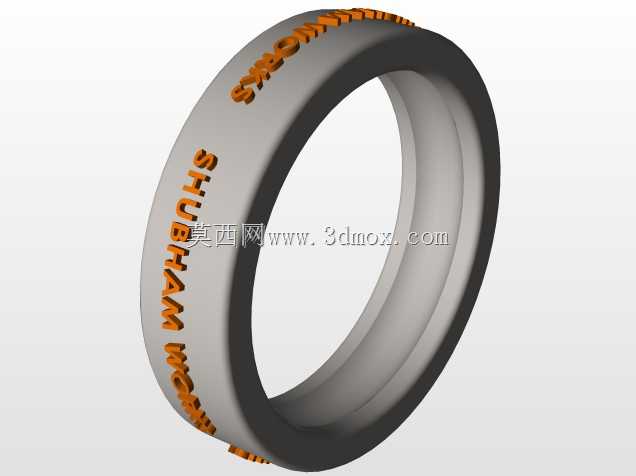

　　在各类旋转传动设备的结构设计中，滚动轴承是承担径向载荷、降低轴系运转摩擦阻力的核心基础零件，从普通民用家电的电机转轴，到工业生产线的输送辊道、机床主轴、工程机械的传动关节，几乎所有存在连续旋转运动的机械结构中，都能见到这类零件的应用。本次建模的深沟球结构轴承，采用内圈、外圈、滚动体、保持架的经典四部分结构，建模过程中优先还原了零件的实际装配逻辑：内圈与轴颈采用过盈配合的安装边界，外圈与轴承座孔采用过渡配合的公差设计逻辑，滚动体均匀排布在内外圈的滚道之间，保持架的作用是将相邻滚动体均匀分隔，避免运转过程中滚动体直接接触产生额外摩擦与磨损。从功能特性来看，这类轴承主要承受纯径向载荷，也可在转速较高、

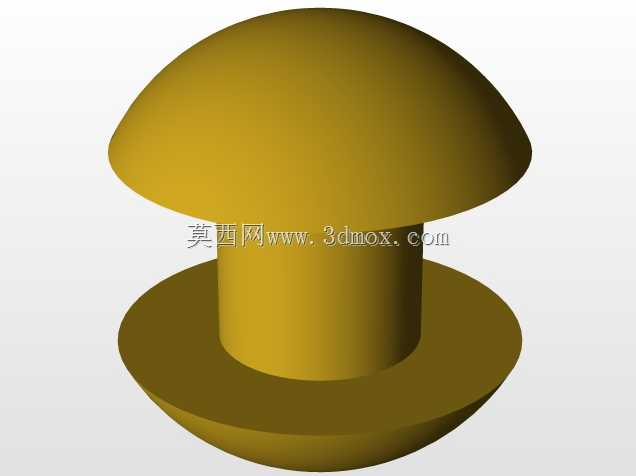

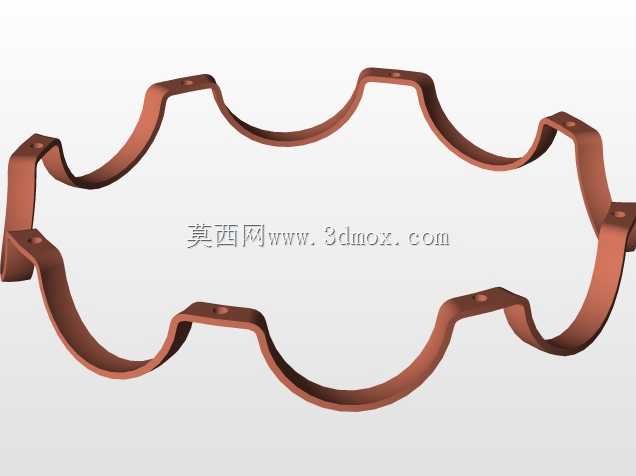

　　轴向载荷不大的场景下同时承受一定的双向轴向载荷，相比滑动轴承结构，它的径向安装尺寸更小，启动摩擦阻力更低，运转过程中的维护需求更少，润滑方式可根据实际工况选择脂润滑或者油润滑，适配的工作转速区间覆盖了从低速重载到高速轻载的多数常规传动场景。设计建模过程中，首先确定了轴承的公称接触角为0度，这也是深沟球轴承区别于角接触轴承的核心特征，滚道的曲率半径略大于滚动体的半径，保证滚动体在滚道内可以顺畅滚动，同时预留合理的接触应力承载空间。内外圈的挡边高度经过合理设计，既可以防止滚动体在运转过程中从滚道脱出，又不会在装配过程中对滚动体的装入造成阻碍。保持架采用浪形冲压结构的设计逻辑，建模时还原了兜孔与滚动体之间的合理间隙，

　　保证滚动体在兜孔内可以自由转动，同时不会出现过大的窜动量。从安装边界来看，这类轴承的轴向定位通常采用轴用弹性挡圈、轴肩与轴承座孔台肩配合的方式，建模时预留了轴肩与座孔台肩的定位尺寸参考，内圈的倒角尺寸、外圈的圆角尺寸都按照常规安装导向要求设计，避免装配过程中出现棱角卡滞、划伤配合面的问题。在实际设备选型应用中，这类轴承的选型需要匹配轴的公称直径、轴承座的安装孔径、额定动载荷、额定静载荷、极限转速几个核心参数，建模过程中还原的滚道表面粗糙度、滚动体的圆度公差、内外圈的同轴度要求，都是直接影响轴承实际使用寿命与运转平稳性的关键结构要素。很多刚接触机械设计的工程师在建模这类零件时，容易忽略保持架的装配间隙、滚道与滚动体的曲率匹配关系，

　　要么把配合间隙做的过小导致装配干涉，要么间隙过大导致运转过程中滚动体出现窜动、噪音增大的问题，本次建模过程中严格按照实际装配逻辑做了配合间隙的还原，滚动体与滚道之间保留了合理的工作游隙，既可以补偿工作过程中的热膨胀量，又能保证轴系的旋转精度不会因为游隙过大出现下降。另外在结构细节上，轴承的密封结构如果是接触式密封，会在内圈外侧预留密封槽的安装位置，本次建模的开式结构轴承，没有额外添加密封件，适配有单独润滑系统、定期维护的工业传动场景，用户可以根据自身的设计需求，在现有模型基础上添加防尘盖、密封圈等附属结构，快速适配不同工况的使用需求。从外形尺寸的通用性来看，这类深沟球轴承属于标准化程度极高的通用机械零件，所有的安装尺寸都遵循通用的行业尺寸标准，不需要单独定制非标准安装位，设计选型时只需要根据载荷、转速参数选择对应型号即可，建模时还原的各部分尺寸比例，完全符合常规量产轴承的尺寸规范，可以直接用于装配模拟、运动干涉检查、工程出图等设计环节，也可以用于教学演示中讲解滚动轴承的工作原理、装配流程、受力特点。在实际的设备运维场景中，这类轴承的失效形式通常包括滚动体点蚀、滚道磨损、保持架断裂、过热抱死等，建模时还原的结构细节，也可以用于故障模拟分析，帮助设计人员优化轴系的受力分布、润滑路径设计，从结构设计阶段就降低后续运维过程中的失效概率。
