汽车发动机多拐曲轴结构三维数模

项目分类:发动机 发布时间:2022-07-14 ID:678768
  • 汽车发动机多拐曲轴结构三维数模
  • 汽车发动机多拐曲轴结构三维数模
  • 汽车发动机多拐曲轴结构三维数模
  • 汽车发动机多拐曲轴结构三维数模
  • 汽车发动机多拐曲轴结构三维数模
  • 汽车发动机多拐曲轴结构三维数模
  • 汽车发动机多拐曲轴结构三维数模
  • 汽车发动机多拐曲轴结构三维数模

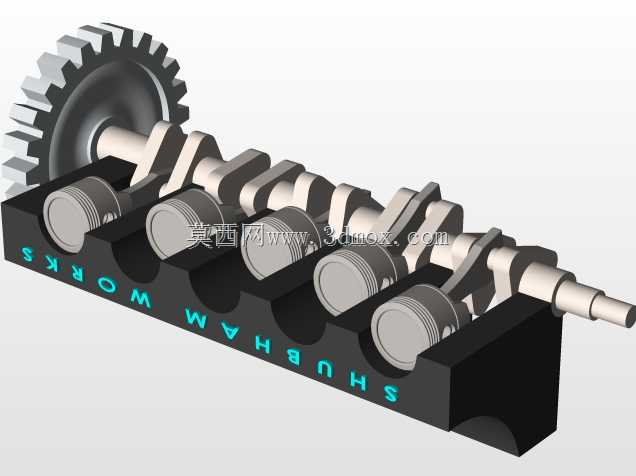

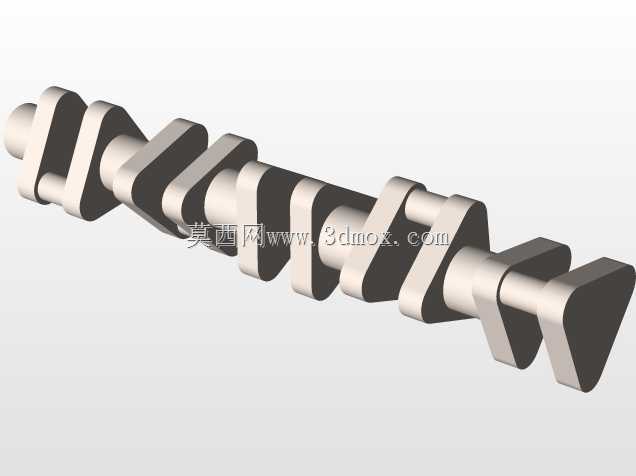

  在往复式内燃机的动力传递链路里,曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件,这款多拐曲轴的数模完全按照直列多缸发动机的做功顺序完成曲柄销相位角排布,每段曲柄销对应一个气缸的连杆安装位,相邻曲柄销的夹角匹配对应缸数的点火间隔角,保证各缸做功冲程的扭矩输出能够连续叠加,避免动力输出出现明显的脉动冲击。从实际装机场景来看,这类曲轴主要适配小排量直列四缸乘用车动力单元,日常运转时需要承受连杆传递来的周期性爆发压力,同时还要平衡高速旋转过程中往复运动件产生的惯性力,因此建模阶段就对各段轴颈的过渡圆角做了连续曲率处理,避免应力集中导致的轴颈疲劳断裂,所有主轴颈的同轴度公差在数模里预留了装配基准约束,和缸体主轴承座的安装孔位保持严格的同轴关系,安装时主轴颈依次嵌入缸体的主轴承瓦座,轴向通过止推片限定窜动间隙,保证高速旋转时不会出现轴向位移蹭碰缸体内部结构。

  从结构设计逻辑来看,这款曲轴的平衡块和曲柄臂做了一体化结构设计,每段曲柄臂外侧延伸出的扇形平衡块,重量经过精确配平,用来抵消曲柄销和连杆大头旋转时产生的离心力,以及活塞组件往复运动产生的一阶、二阶惯性力,减少发动机运转时的整机振动,不需要额外加装外置平衡轴就能满足常规乘用车的NVH控制要求。曲轴前端的轴段预留了正时齿轮、皮带轮的安装键槽和定位端面,用来驱动配气机构以及前端轮系的发电机、水泵、空调压缩机等附件,后端的法兰盘结构用来固定飞轮,飞轮和变速箱的输入轴通过离合器结合,把曲轴输出的扭矩传递到传动系统。

  数模构建过程中完全遵循实际加工的工艺约束,所有轴颈表面都预留了磨削加工的余量基准,润滑油道的走向在实体内部做了贯通设计,从主轴颈表面的油孔连通到对应曲柄销的油孔,发动机运转时主油道的压力机油会通过这些内部油道到达连杆轴承和主轴承的摩擦面,形成稳定的油膜承载,避免轴瓦和轴颈出现干磨。安装边界方面,各段主轴颈的直径尺寸统一,适配标准规格的轴瓦配件,曲柄销的直径和宽度匹配对应排量发动机的连杆大头尺寸,曲轴的总长度完全适配目标缸体的曲轴箱轴向空间,两端的油封安装轴颈直径匹配标准规格的曲轴前后油封,保证装配后曲轴箱的密封性能,不会出现机油渗漏的问题。

  在实际工程应用中,这类曲轴的数模可以直接用于发动机前期开发阶段的动力学仿真,模拟不同转速下曲轴的扭振特性、应力分布情况,提前优化结构薄弱点,也可以用于教学场景下的曲柄连杆机构运动原理演示,直观展示活塞往复运动和曲轴旋转运动的转化关系,帮助设计人员理解内燃机核心部件的运动逻辑和装配关系。建模时所有的配合面都做了公差带的基准标注,装配时不需要额外调整就能和周边的缸体、连杆、飞轮、正时机构等部件完成匹配,减少前期设计阶段的反复校核工作量。
