镀铬圆柱弹子抽屉锁具三维结构设计

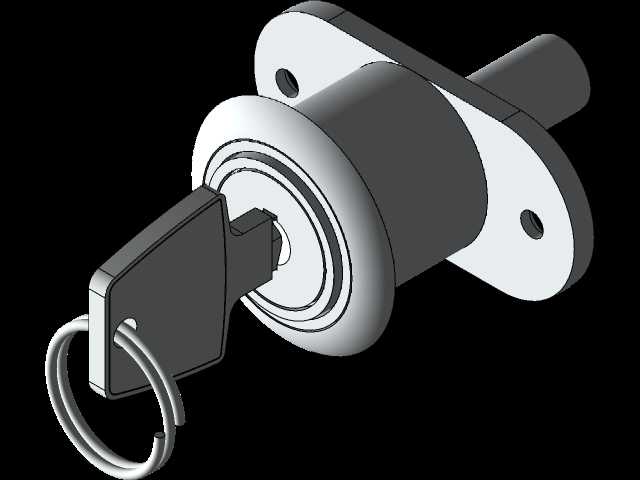

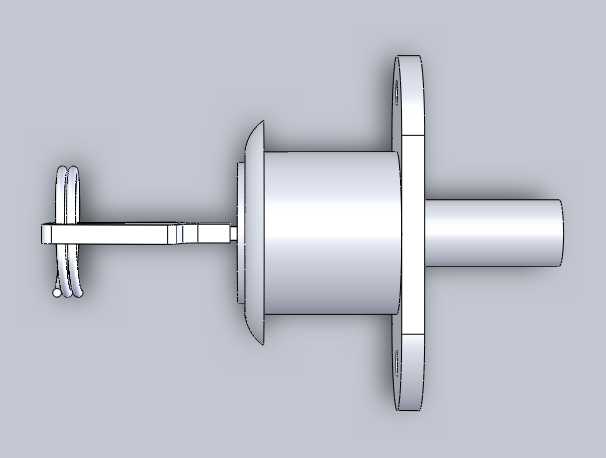

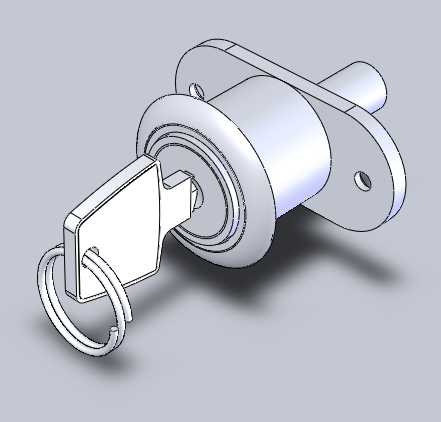

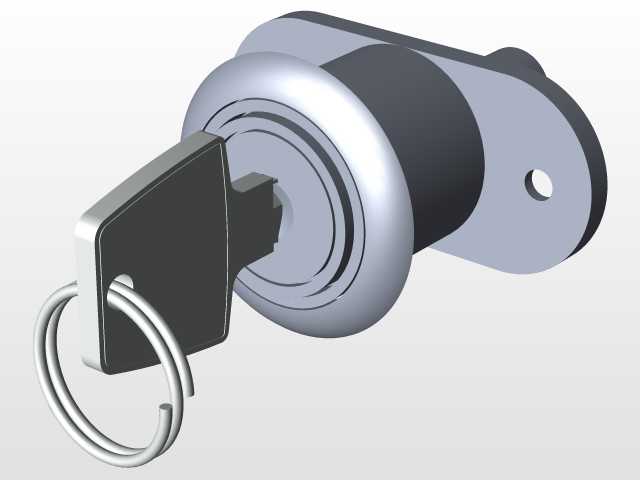

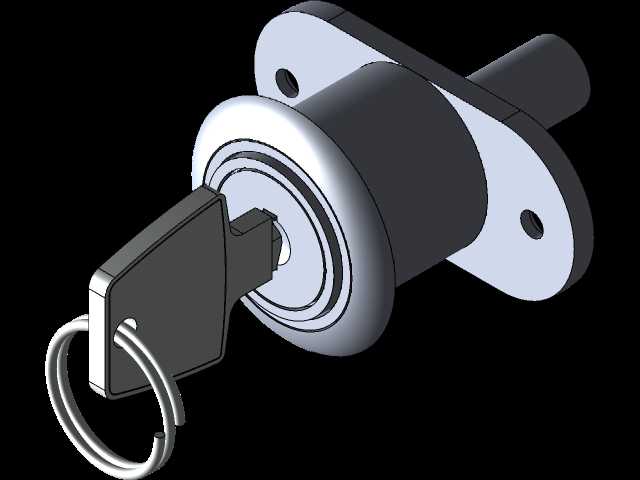

日常办公家具、钢制文件柜、配电箱柜门、小型储物抽屉的锁止场景中，这类圆柱式弹子锁是应用占比极高的五金锁具，核心作用是通过钥匙驱动锁舌伸缩，实现门板与柜体框架的相对锁止，避免非授权开启，适配12-22mm厚度的门板安装场景，在办公家具、工业机柜、民用储物柜领域都有广泛的适配空间。从结构设计逻辑来看，这款锁采用单排弹子锁芯结构，锁芯外壳做镀铬表面处理，既提升了金属表面的防锈耐磨损能力，也能适配钢制家具、金属机柜的金属质感外观，避免长期使用后出现表面锈蚀、镀层脱落的问题。锁体的安装法兰采用带两个安装孔的菱形片式结构，安装时仅需在门板上开出对应直径的圆形安装孔，将锁体从门板外侧穿入后，通过两个螺丝从门板内侧将法兰片与门板锁紧固定，不需要额外的复杂安装工装，普通运维人员借助基础螺丝刀即可完成拆装更换，大幅降低了后期维护的替换成本。锁舌采用伸缩式圆柱销结构，钥匙插入锁芯旋转90度即可驱动锁舌完成伸出与收回动作，锁舌伸出长度设计为12mm，既能够保证锁止状态下足够的卡合深度，避免受外力撞击时锁舌滑脱导致锁止失效，也不会因为伸出长度过长导致柜体内部预留空间不足，干涉柜体内放置的文件或元器件。锁芯的弹子排布做了差异化齿形设计，配套的平板钥匙通过弹子高度差实现开锁权限匹配，每把锁的齿形组合具备足够的密钥量，能够降低相邻锁具互开的概率，满足普通民用与办公场景的防盗需求。配套的钥匙环采用标准金属 split ring 结构，可方便串接多把钥匙或钥匙牌，便于日常携带与标识管理。建模过程中对锁芯内部的弹子弹簧配合间隙、锁舌与锁体的滑动配合公差都做了符合五金加工精度的预留，锁体各部件的倒角、过渡圆角都按照实际冲压、车削加工的工艺要求做了还原，既能够直接用于锁具产品的结构验证，也可作为家具、机柜设计时的配套选型参考模型，帮助结构设计师在整体装配阶段提前预留安装空间，避免后期出现安装干涉、锁舌行程不足的问题。
