临街商铺外置钢结构架空遮雨作业平台

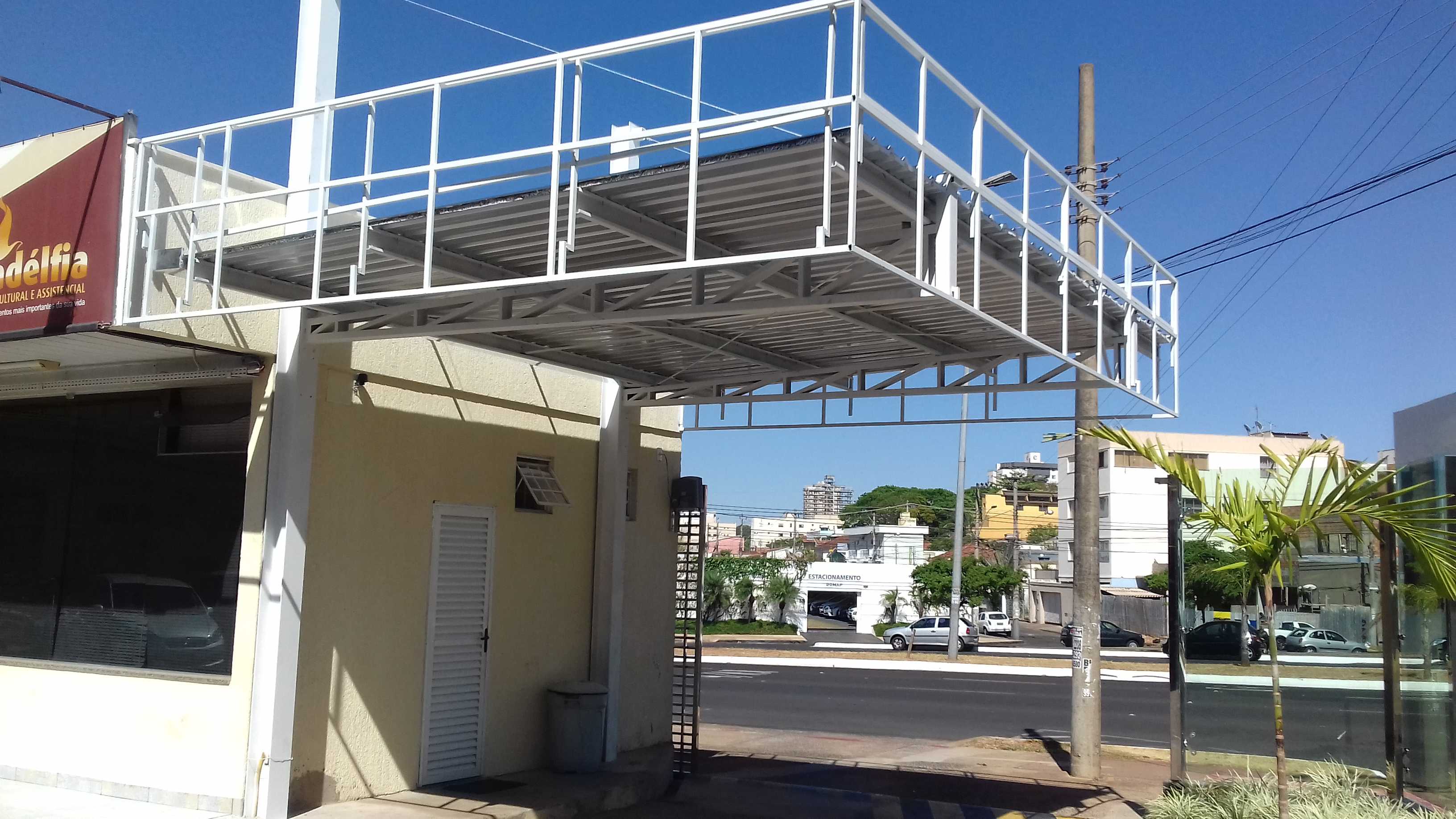

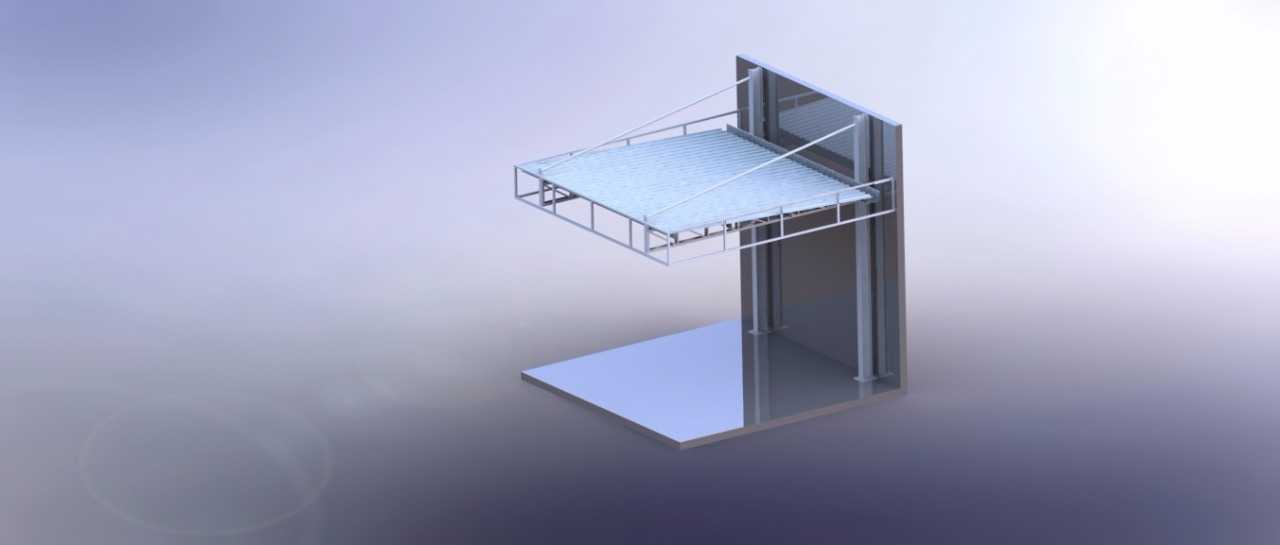

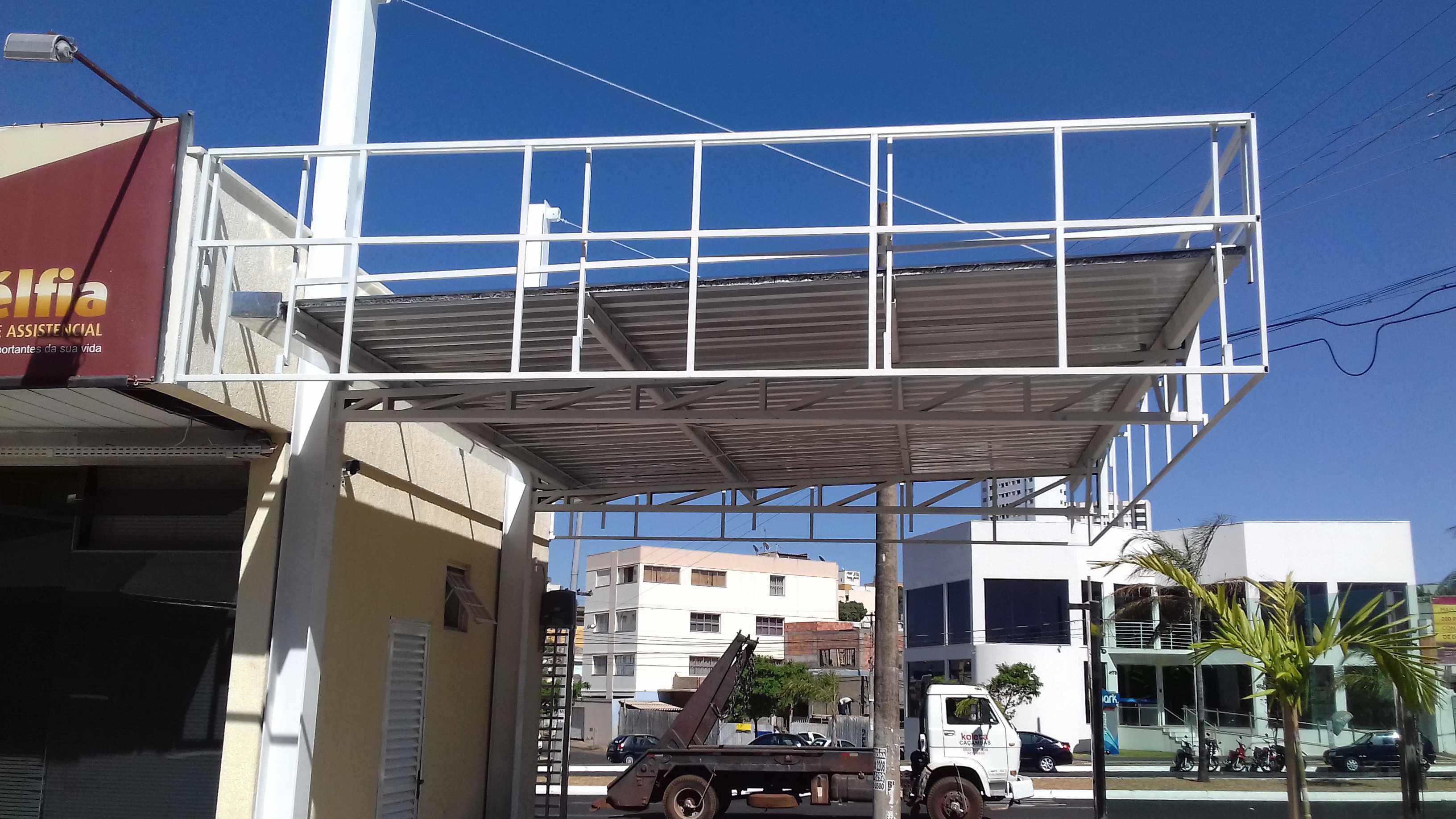

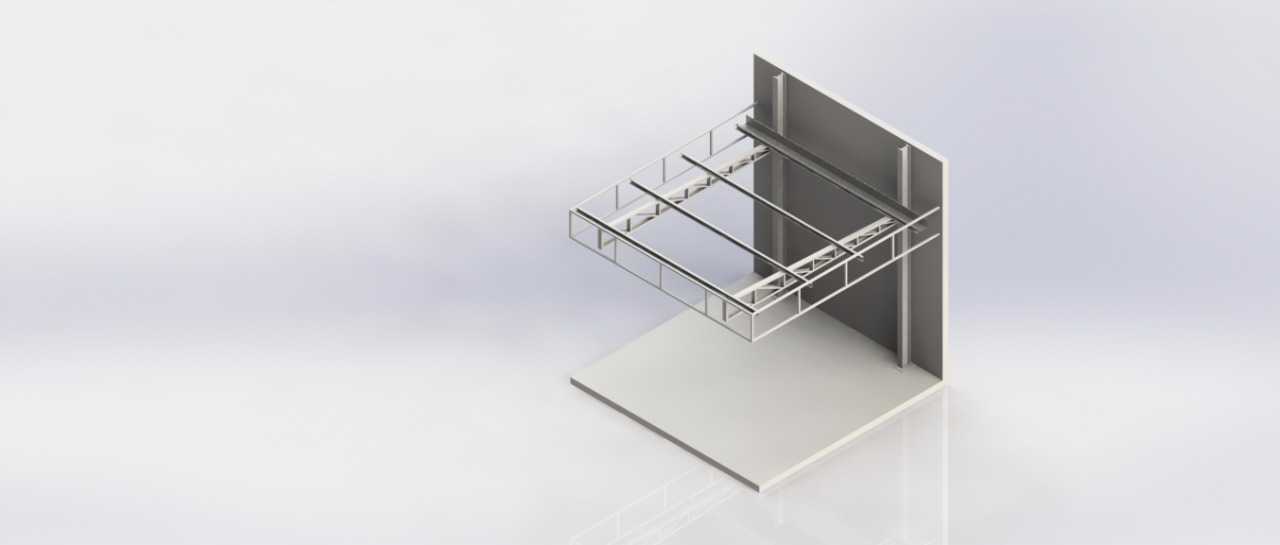

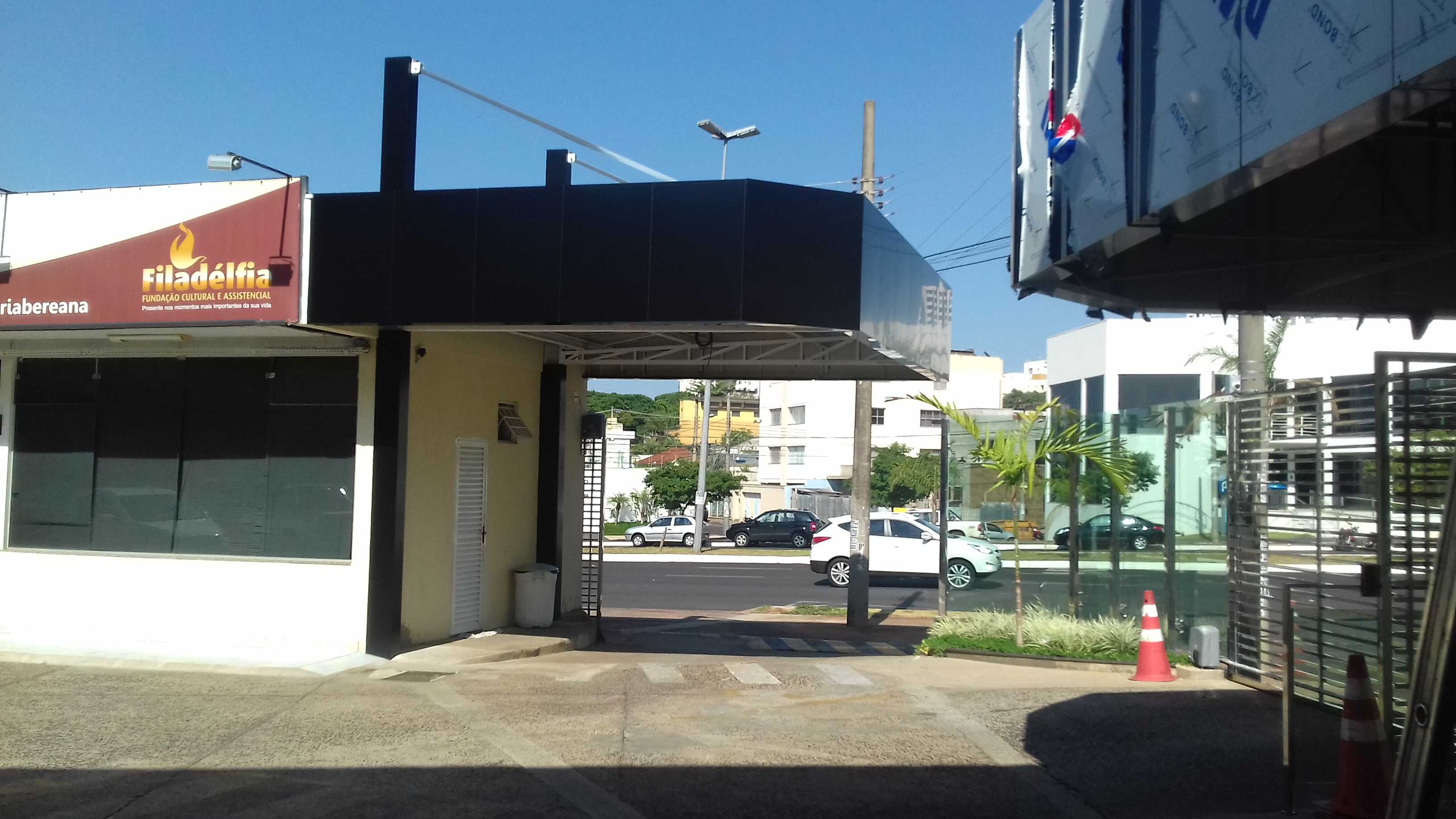

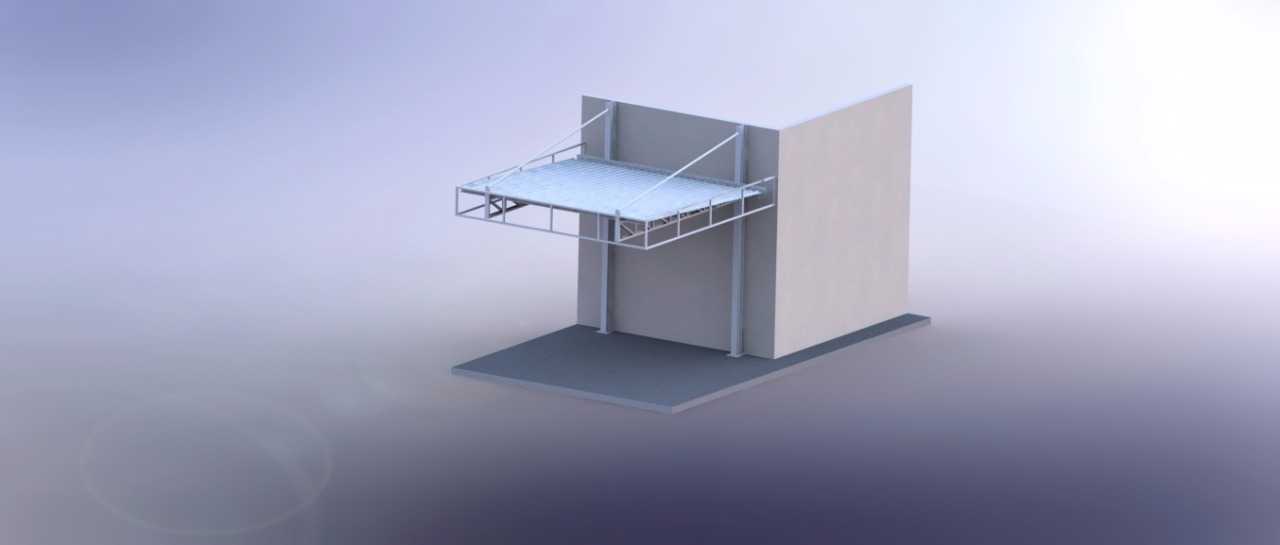

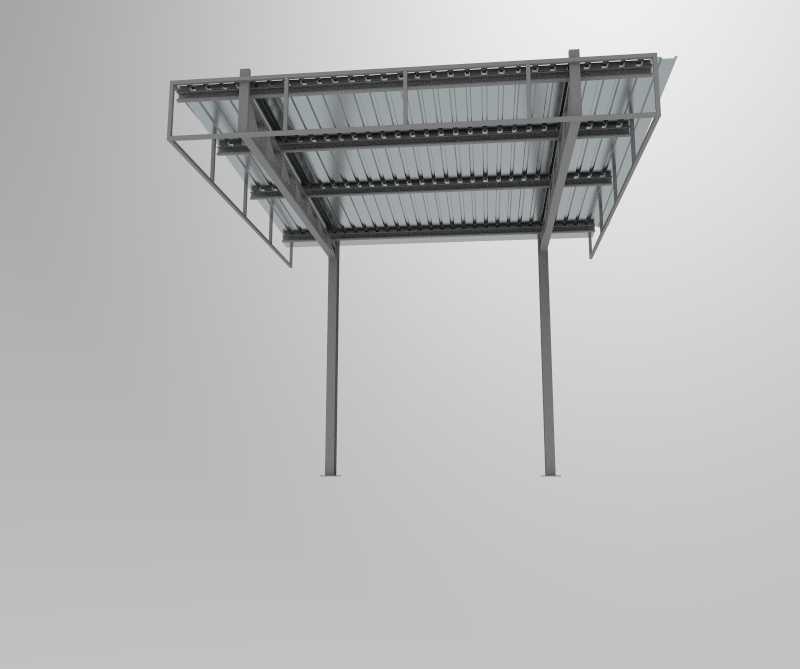

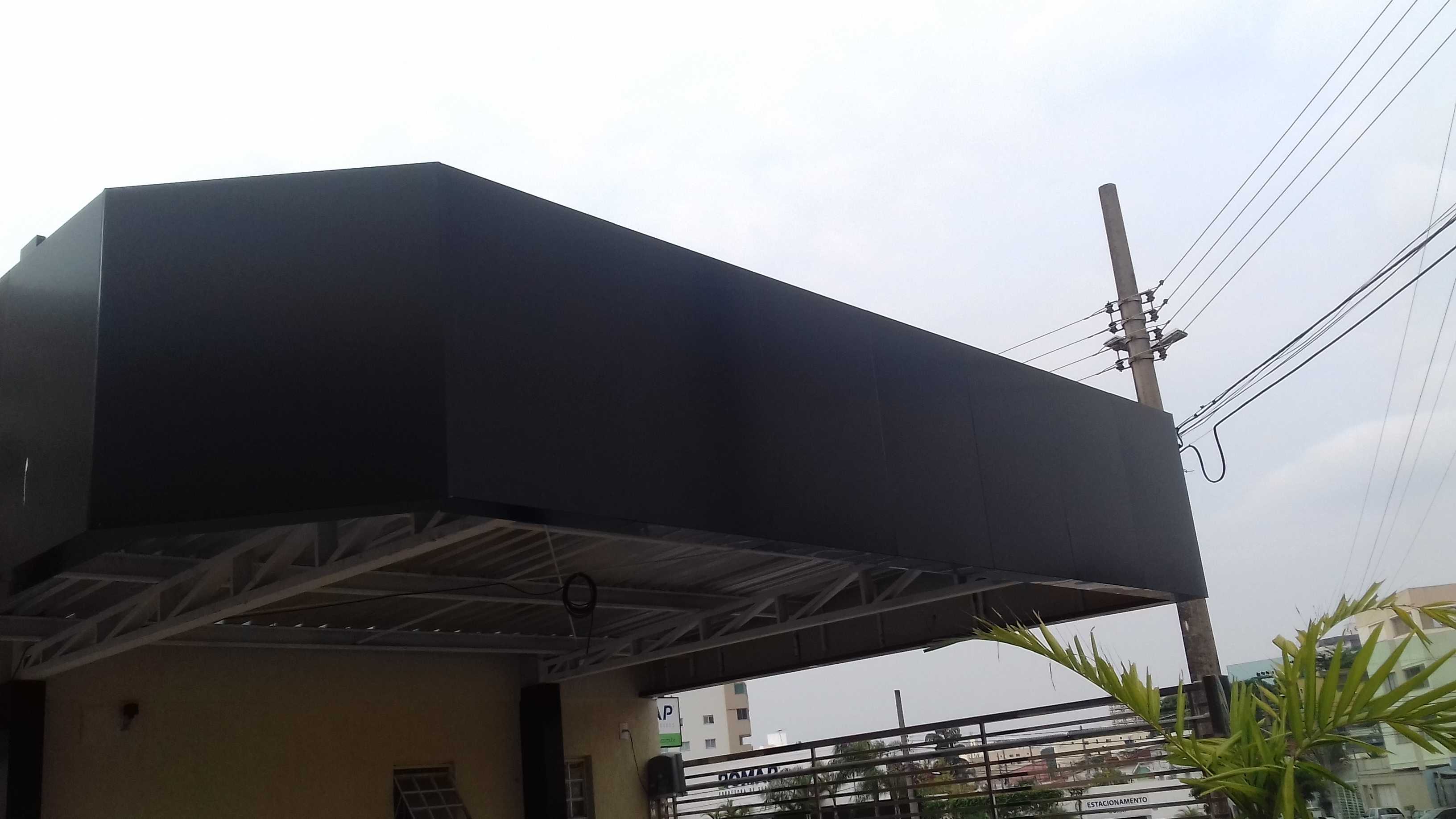

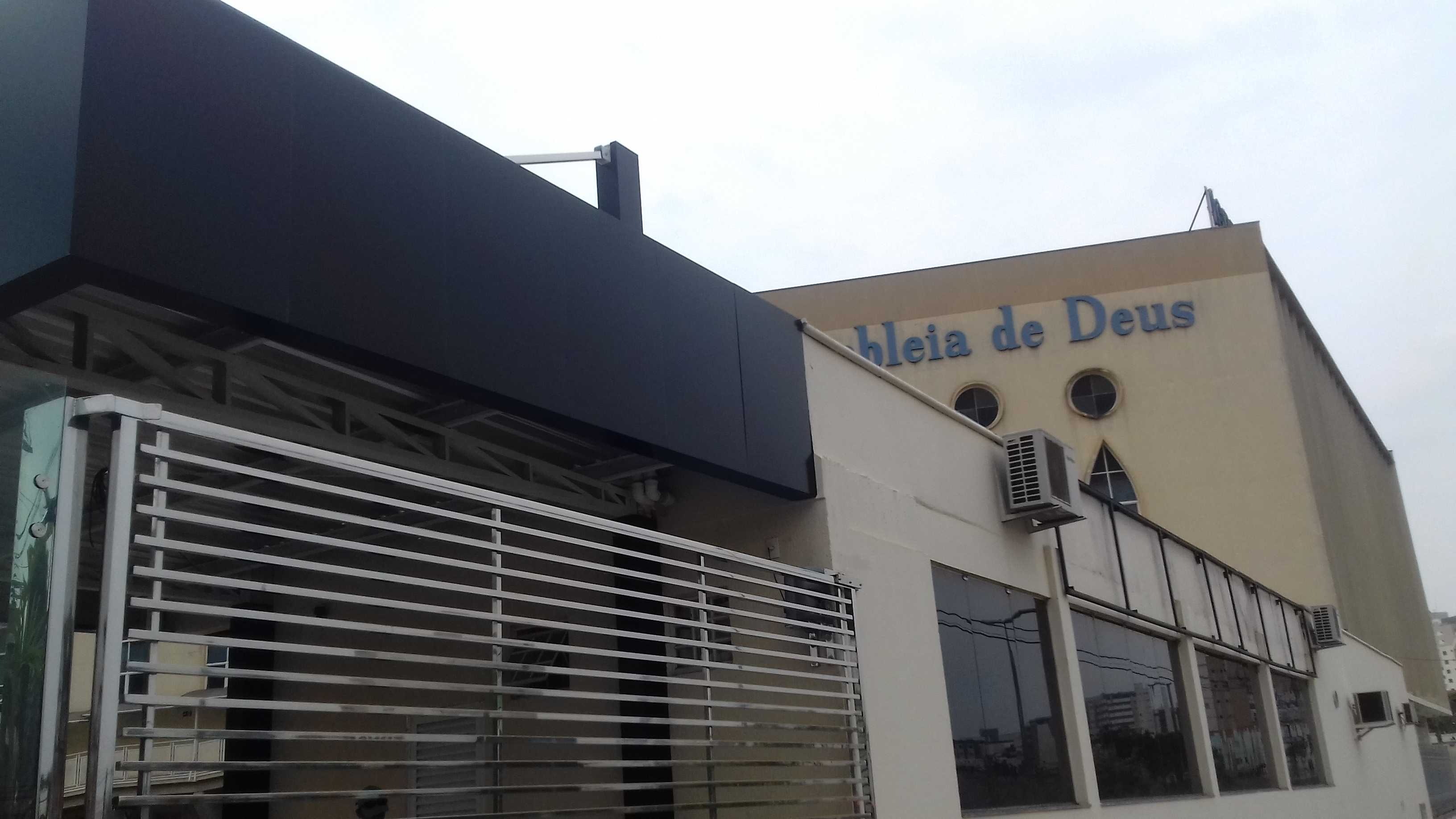

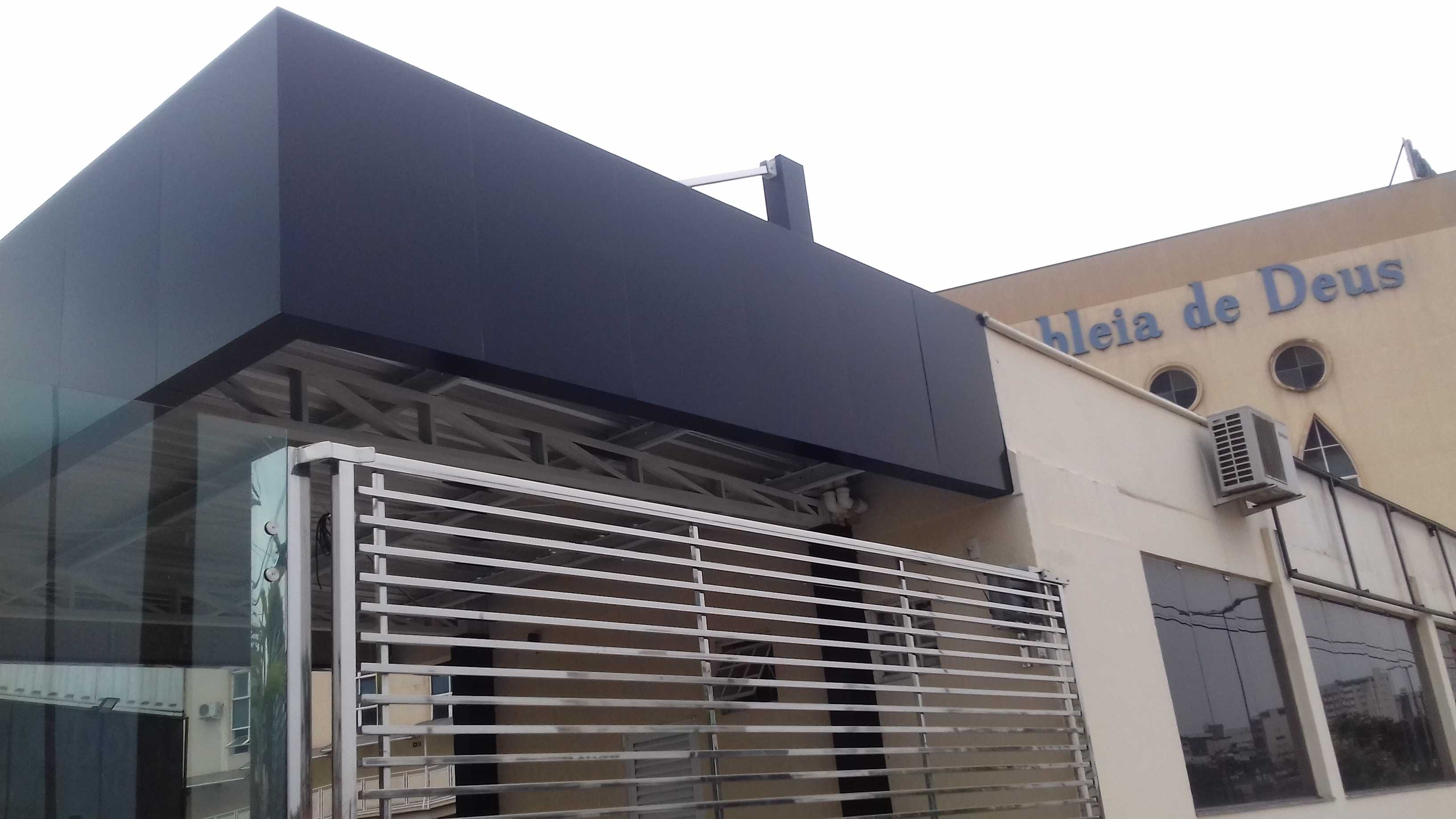

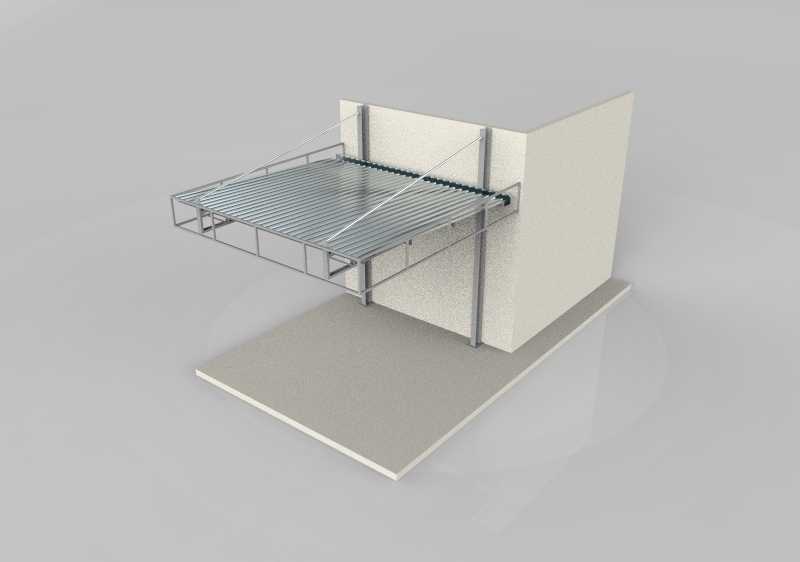

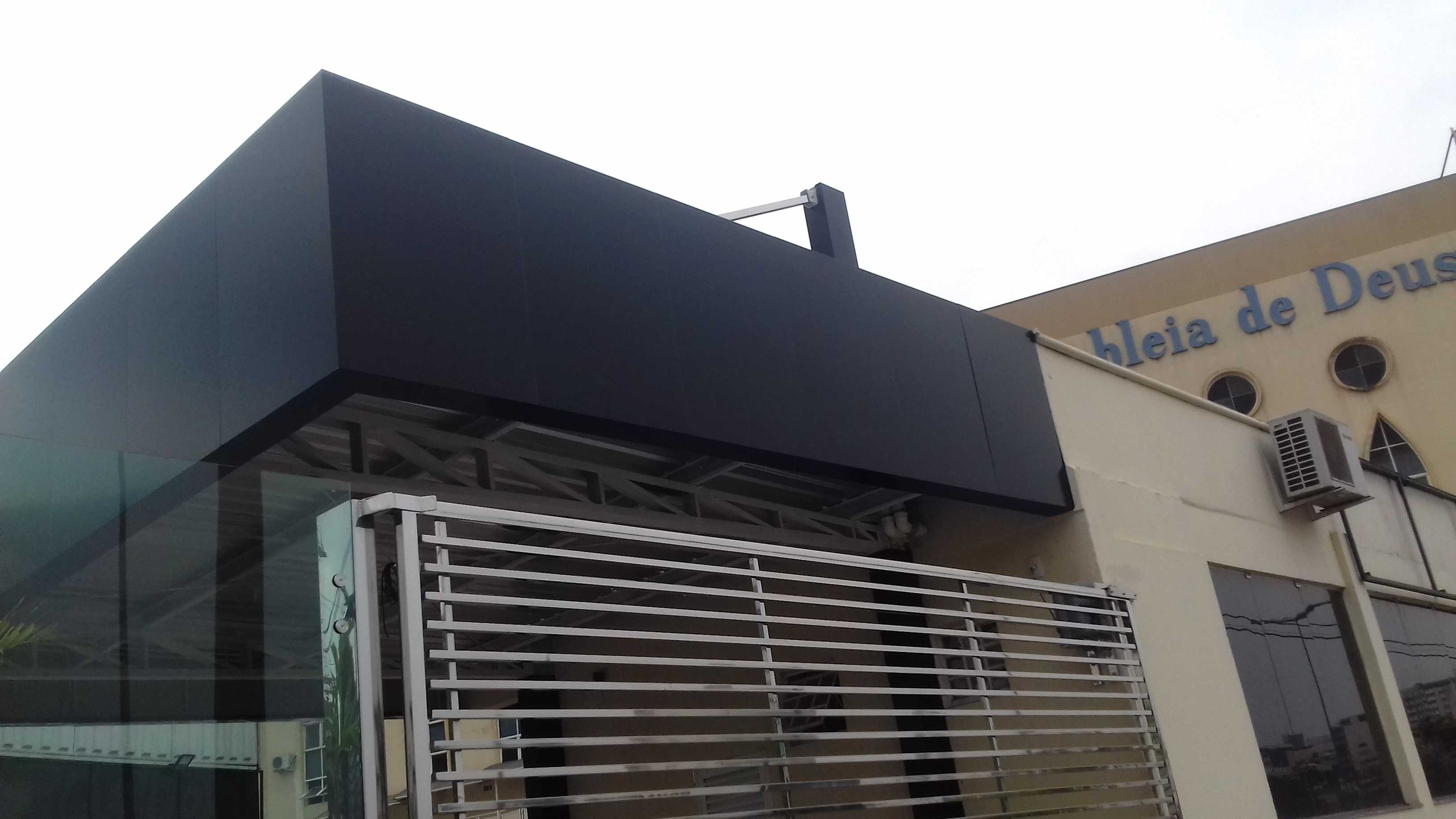

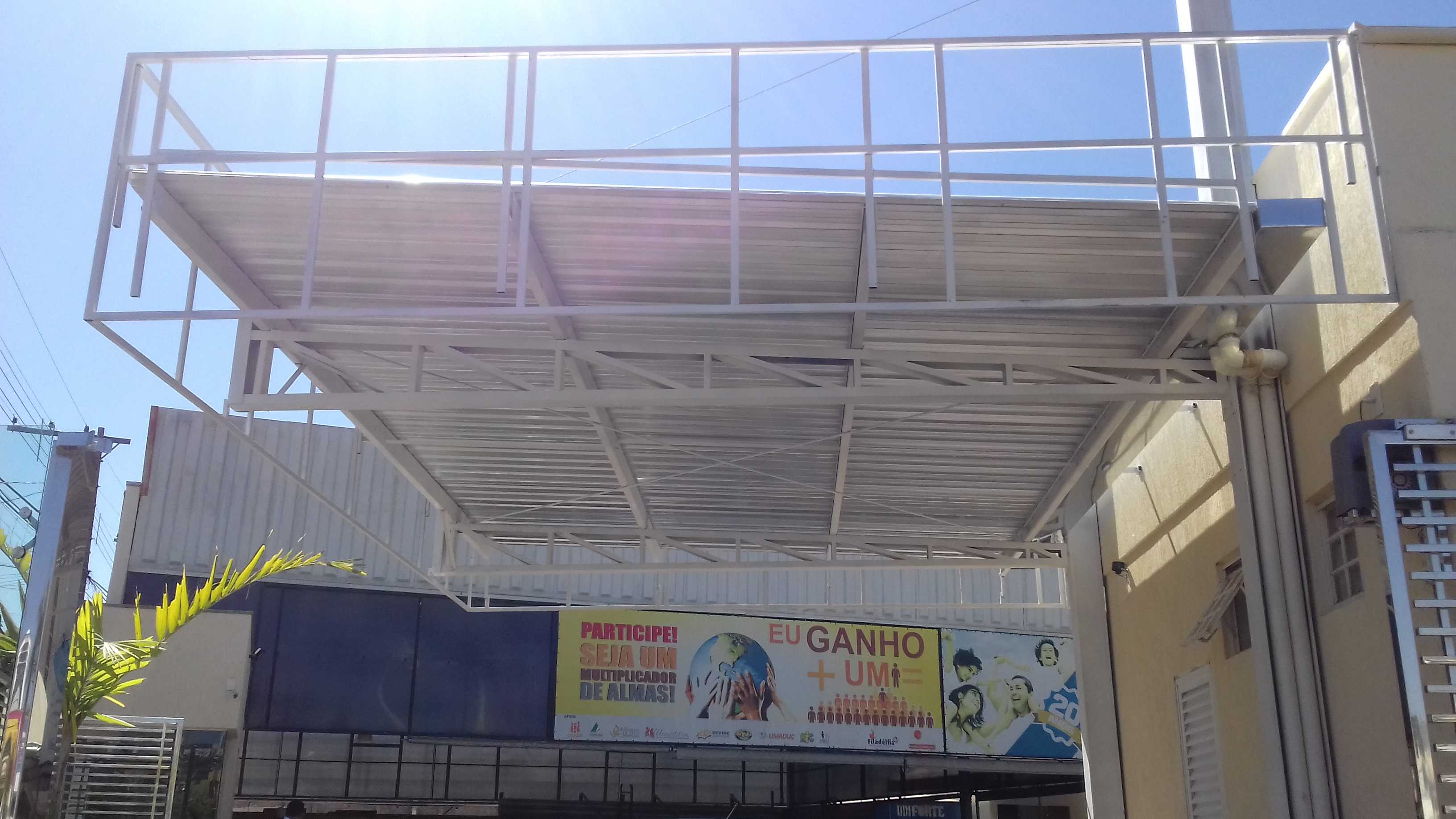

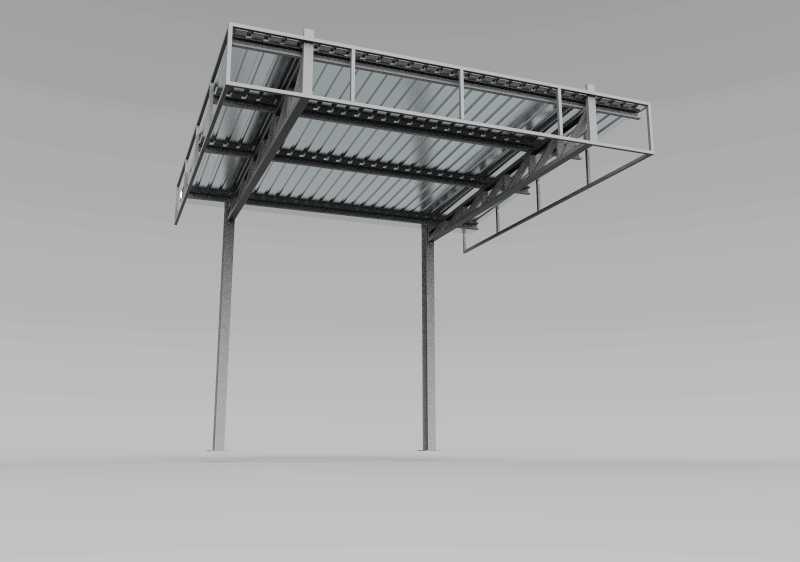

这类外置架空钢结构平台多设置在临街低层商业建筑的二层外侧，核心作用是拓展建筑外部的可用遮蔽空间，既可以为下方出入口区域遮挡直射阳光与突发降雨，也能作为二层空间的外延作业区域，供日常摆放外置设备、临时堆放轻型物料，或是作为外置检修的落脚区域使用。从结构设计逻辑来看，整体采用方管作为主承重框架，立柱沿建筑外墙与外侧支撑点均匀排布，主横梁直接衔接建筑外墙的预埋承重点位，将整体荷载拆分传递到建筑主体结构与外侧落地立柱上，避免单点荷载超标造成结构变形。平台外围设置通高的方管护栏，护栏横杆与竖杆的间距符合临边防护的安全要求，能够避免人员或物料从平台边缘滑落，护栏的高度设置在成年人腰线以上位置，即便人员在平台边缘俯身操作也能有足够的防护支撑。平台顶面采用压型波纹金属板铺设，板材的波纹走向顺着排水坡度设置，能够让落在顶面的雨水顺着波纹槽快速导向平台外侧的排水点位，不会在顶面形成积水增加结构静载，同时波纹板的折边结构也能提升顶面的整体承重刚度，减少板材在人员行走时的形变震颤。在安装边界的考量上，平台外挑尺寸控制在不会遮挡临街人行道正常通行的范围内，外侧立柱的落点避开地面的管线检修井口与人行道盲道，平台底部的净空高度满足行人与小型非机动车的通行需求，不会对下方的日常通行造成阻碍。结构连接节点全部采用焊接加螺栓紧固的双重固定方式，与建筑外墙衔接的位置做了防水密封处理，避免雨水顺着连接点位渗入建筑墙体内部，所有外露的金属构件表面都做了防锈涂装处理，能够适应户外露天环境下的温湿度变化，降低长期使用过程中的锈蚀速率，延长整体结构的使用寿命。在实际建模过程中，需要重点核对主框架的型材规格匹配，确认护栏竖杆的排布间距符合防护要求，同时要预留出顶面排水坡度的安装余量，避免安装后出现顶面倒坡积水的问题，还要核对平台与建筑外墙衔接处的连接点位位置，确保现场安装时能够精准对接建筑上的预埋承重结构，减少现场二次裁切调整的工作量。
