压力控制气盖密封压盖结构三维设计

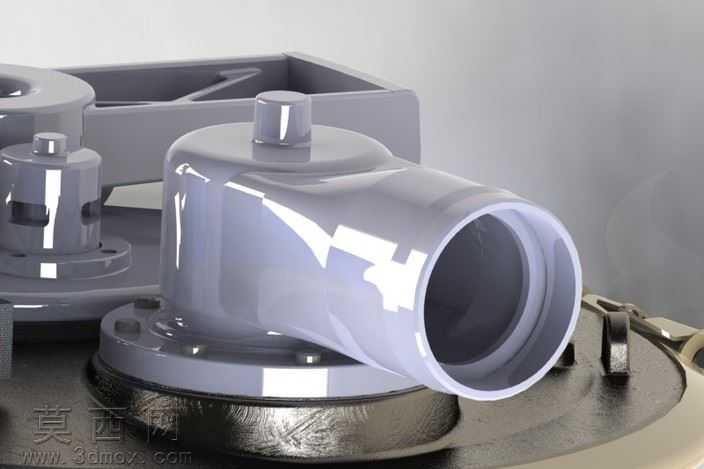

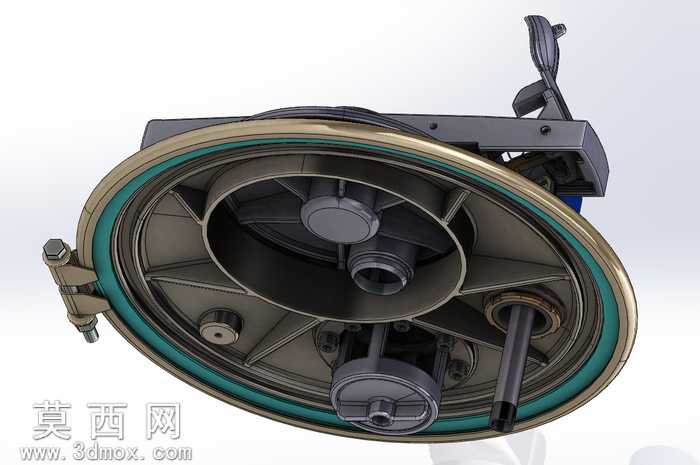

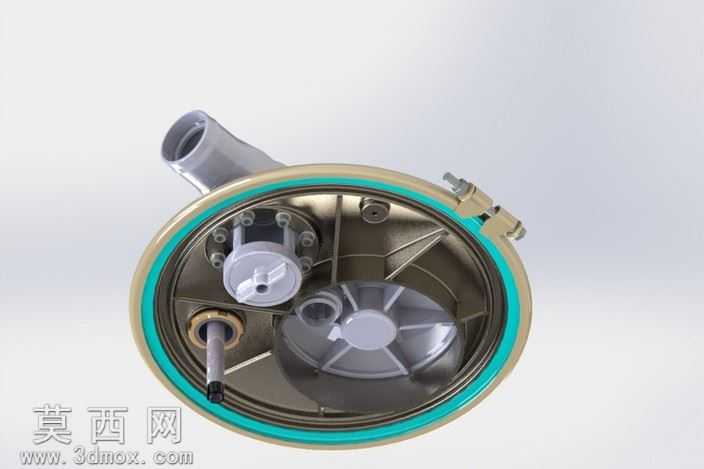

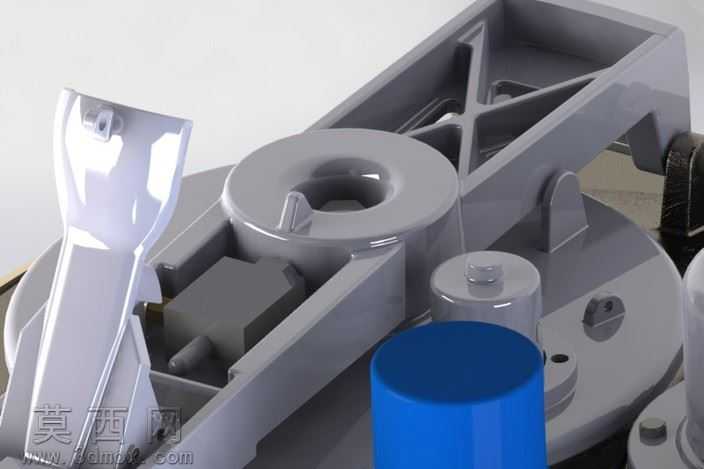

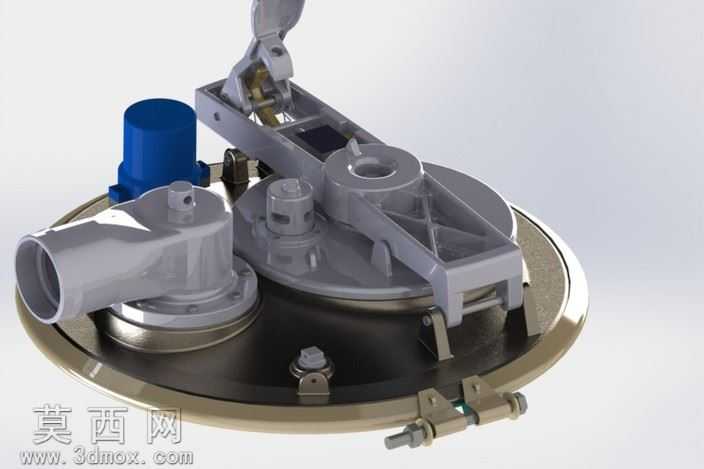

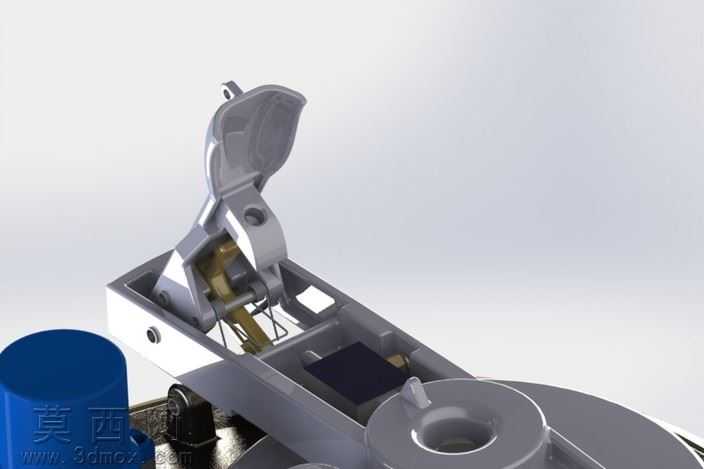

本作品为压力控制气盖配套压盖的三维结构设计，建模过程依托三维机械设计软件完成，整体采用自顶向下的设计思路，先梳理压盖与配套气盖腔体、锁紧机构、密封组件的装配配合关系，再逐步拆分各功能结构完成细节建模。模型主体采用盘式回转结构作为基础形态，首先构建压盖的环形基体，在基体上设计辐射状加强筋结构，筋条沿基体中心向外均匀排布，既保证压盖整体的结构刚度，抵御腔体内部压力带来的形变应力，又合理控制构件整体重量，避免不必要的材料冗余。在压盖的中心区域，设计了多组阶梯式安装凸台与轴孔结构，分别适配气盖内部的阀芯组件、传动杆件的安装定位，孔位与凸台的同轴度、端面垂直度均按照机械装配公差要求进行参数化设定，保证后续虚拟装配与实际加工的精度匹配。压盖外缘设计了环形密封槽结构，槽体的宽度、深度参数适配对应规格的密封圈，可实现压盖与气盖腔体配合面的静密封，阻断压力介质的泄漏路径；同时在压盖侧部集成了快锁式搭扣结构的安装位，搭扣的铰接孔、锁紧卡位结构均按照实际五金件的尺寸参数建模，可实现压盖与腔体的快速开合锁紧，满足压力控制气盖需要定期开启检修、复位的使用需求。材质渲染阶段，压盖主体采用铸钢材质表现，赋予哑光深灰金属质感，表面添加细微的铸造纹理与使用磨损痕迹，还原工业构件的真实质感；外缘密封件赋予青绿色橡胶材质，调整材质的粗糙度与反光度，表现橡胶材质的半哑光弹性特质；锁紧搭扣、紧固件部分采用发黑处理的金属材质，与主体铸钢材质形成质感区分，中心安装的阀芯、传动杆件部分采用机加工亮面金属材质，突出精密配合部件的加工质感。整体建模过程严格遵循机械设计规范，所有结构的壁厚、圆角、加强筋尺寸均参考同类型承压构件的设计标准，既保证结构的力学性能合理性，也兼顾了构件的加工工艺性，模型完整还原了压盖从外部轮廓到内部安装位、密封结构、锁紧配合结构的全部细节，可用于压力控制类气盖产品的结构验证、装配干涉检查以及产品展示渲染使用。
