带安装耳多孔钣金接线防护盒结构

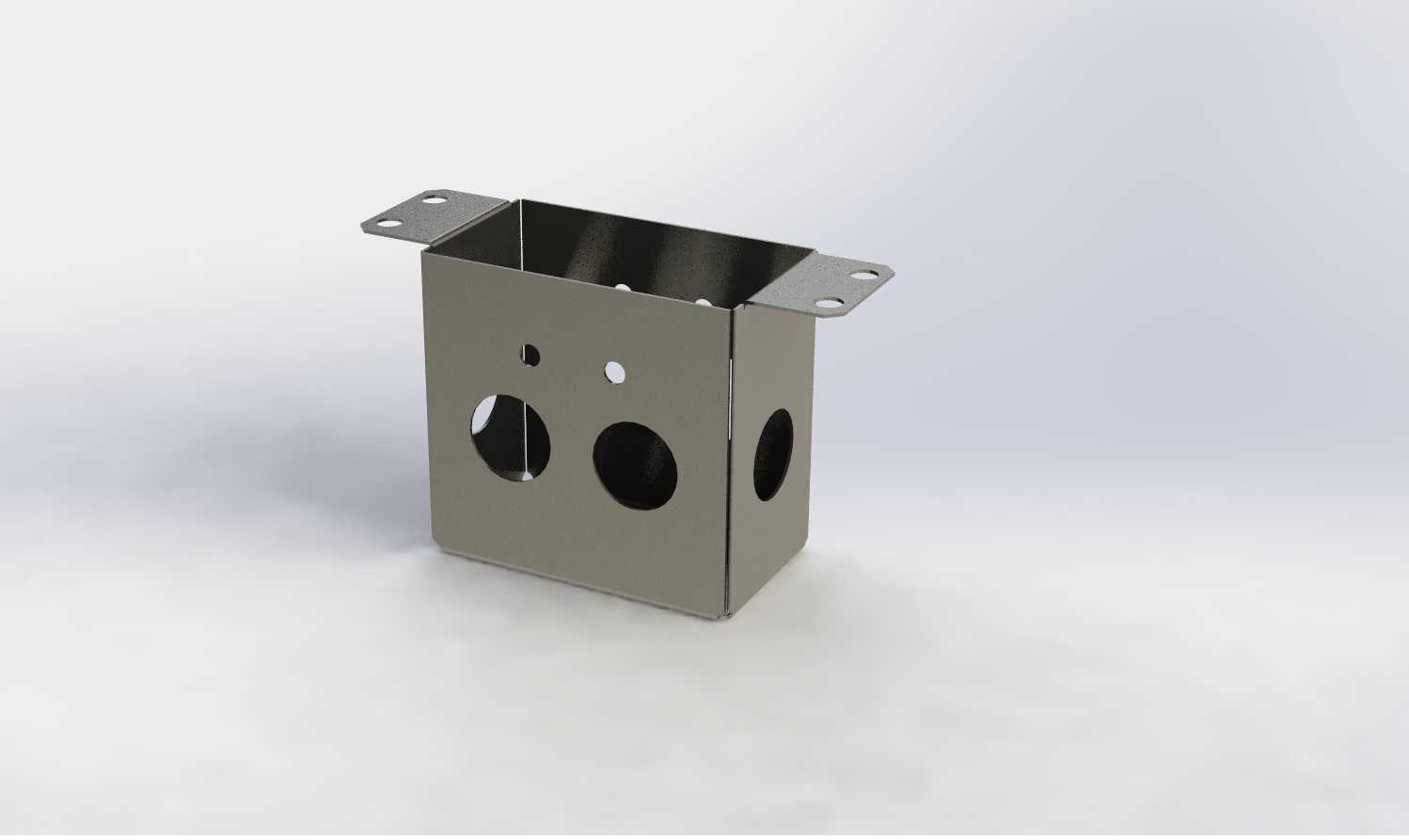

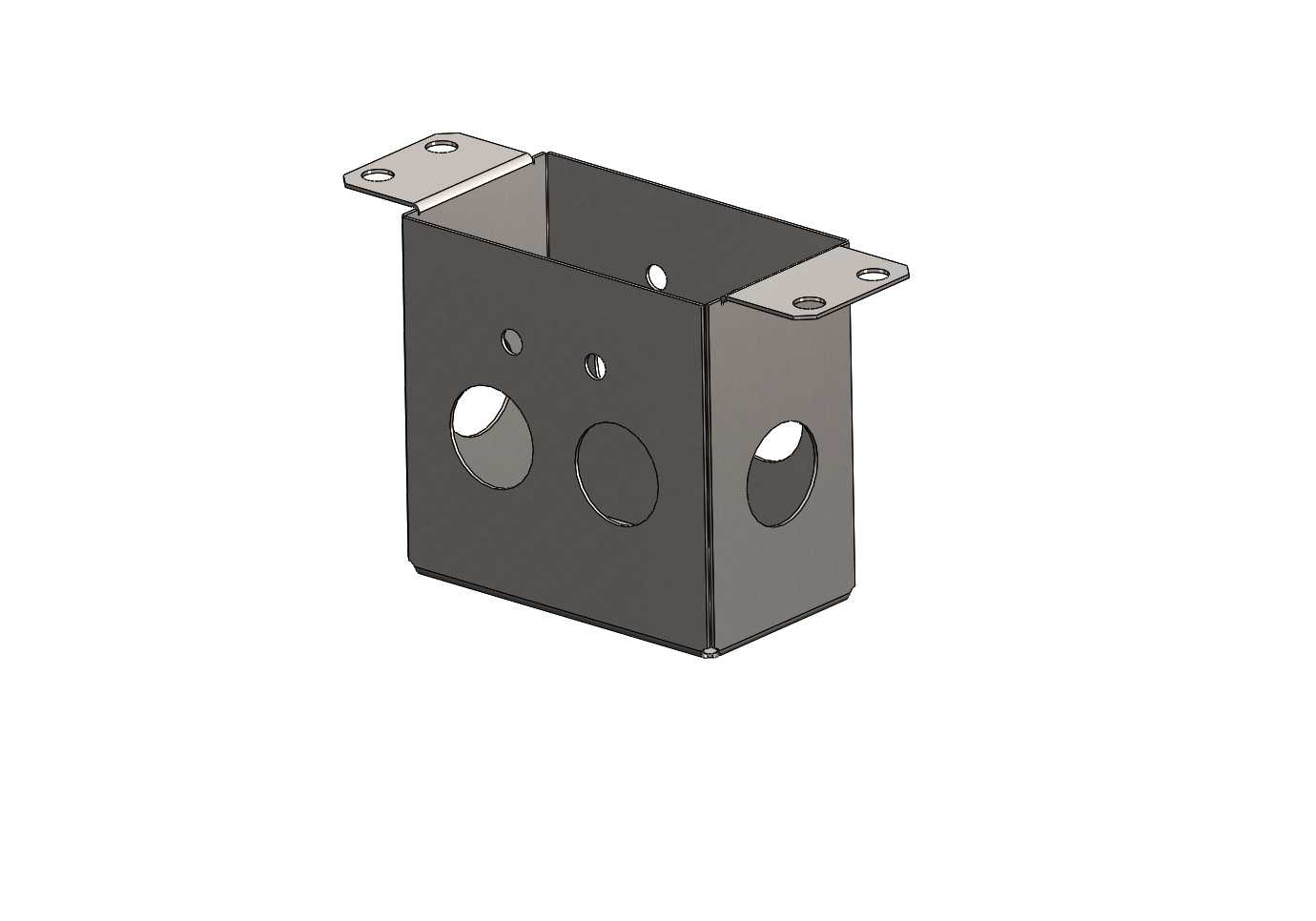

这类带双侧安装耳的多孔钣金盒，在工业电控、小型设备内置模块防护场景中应用十分广泛，日常在小型工控终端、户外传感模块、低压信号转接单元的配套结构里都能见到同类结构的身影。从实际使用需求出发，这类壳体核心作用是为内部的电路板、接线端子、小型电子元件提供物理防护，隔绝外界粉尘、轻微溅水以及外力磕碰，同时通过预设的开孔完成线缆进出、操作按钮外露、指示灯观察等功能，两侧伸出的安装耳则是用来将整个盒体固定在设备机架、墙面或者安装基板上，不需要额外设计转接支架，能大幅减少现场安装的配件成本与装配工时。

设计这类钣金件的时候，首先要结合内部容纳元件的排布确定盒体的内腔尺寸，要给元件引脚、接线预留足够的安全间隙，避免钣金边缘割伤导线或者造成电路短路。盒体主体采用折弯成型工艺，板材厚度根据防护等级需求选择，常规室内使用场景下选用0.8到1.5毫米厚度的冷轧钢板即可满足强度要求，折弯处的止裂槽、搭边尺寸要符合钣金加工的工艺规范，减少折弯时的板材开裂风险。两侧的安装耳上预设的长圆孔，是为了抵消安装孔位的加工误差，现场装配时可以在小范围内调整盒体位置，降低对安装基面的孔位精度要求。

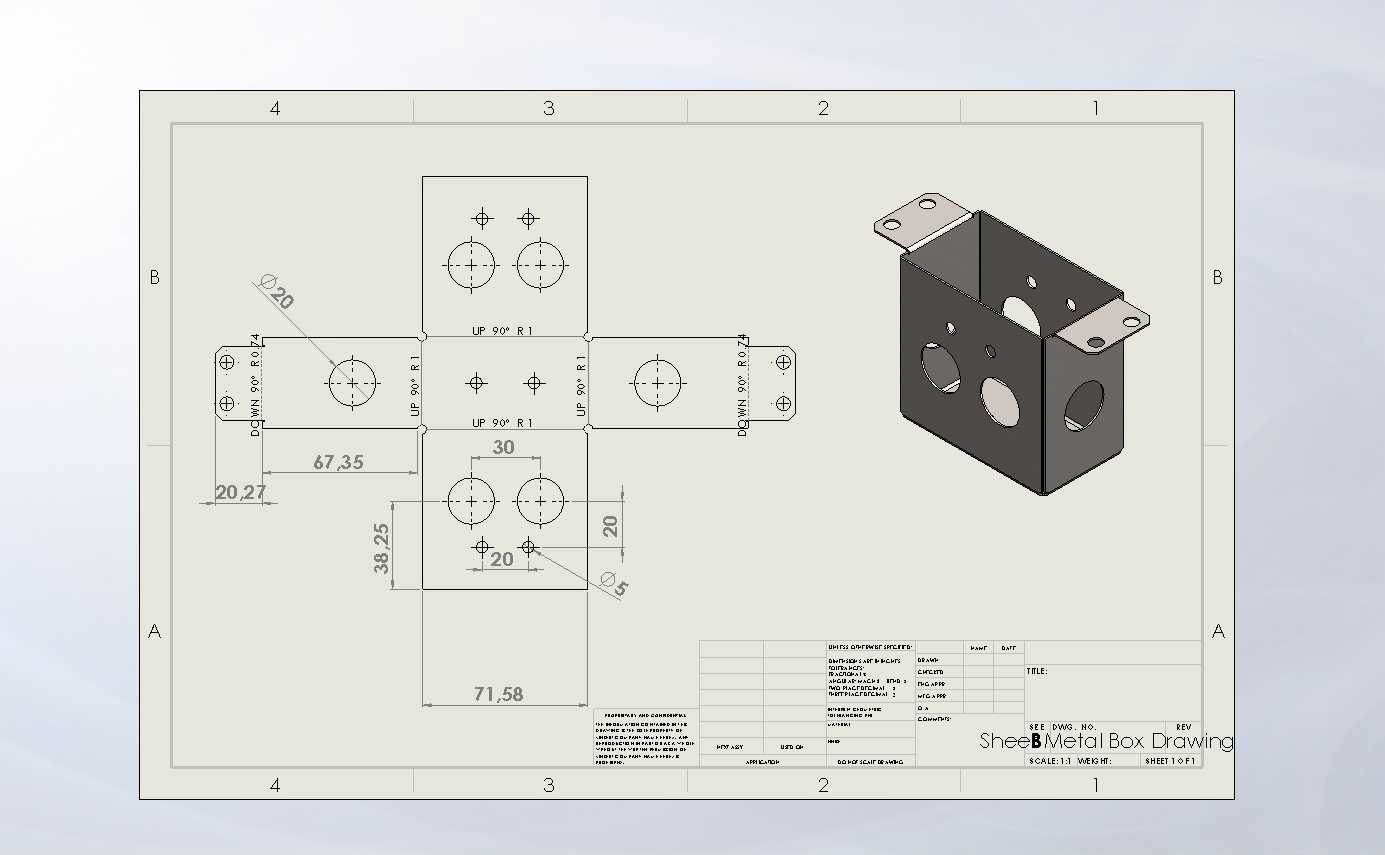

盒体表面的开孔排布完全匹配内部元件的安装位置，大尺寸圆孔是用来对接航空插头或者过线胶圈，小尺寸圆孔对应面板指示灯、点动按钮的安装位，开孔边缘要做去毛刺处理，避免装配时划伤操作人员或者线缆绝缘层。从安装边界来看，安装耳的伸出长度要保证固定螺丝的安装空间，螺丝锁紧时不会和盒体侧壁发生干涉，盒体的深度要匹配内置元件的最高高度，盒盖扣合后不会挤压内部元件。这类钣金结构在设计时还要考虑接地连续性，折弯搭边处要预留接地螺柱的安装位，保证壳体整体电气连通，满足电控设备的安全防护要求。实际生产中这类零件多采用激光切割下料后数控折弯成型，表面做喷塑或者镀锌处理，提升防锈能力与外观质感，不需要开模，小批量生产时成本优势明显，也方便后续根据需求调整开孔位置与尺寸，适配不同的内置模块。
