建筑外立面弧形外遮阳构件设计方案

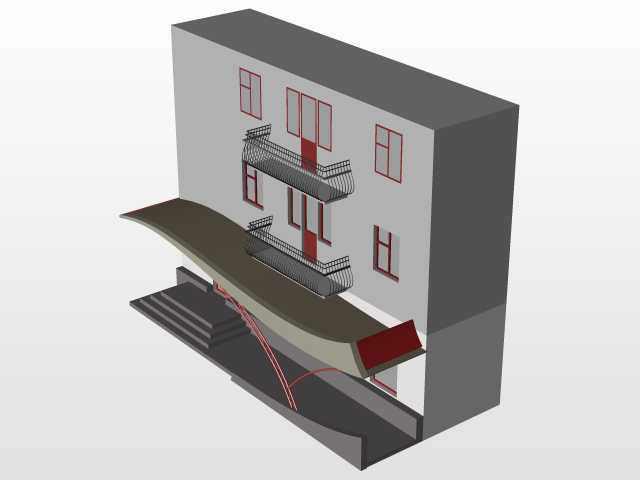

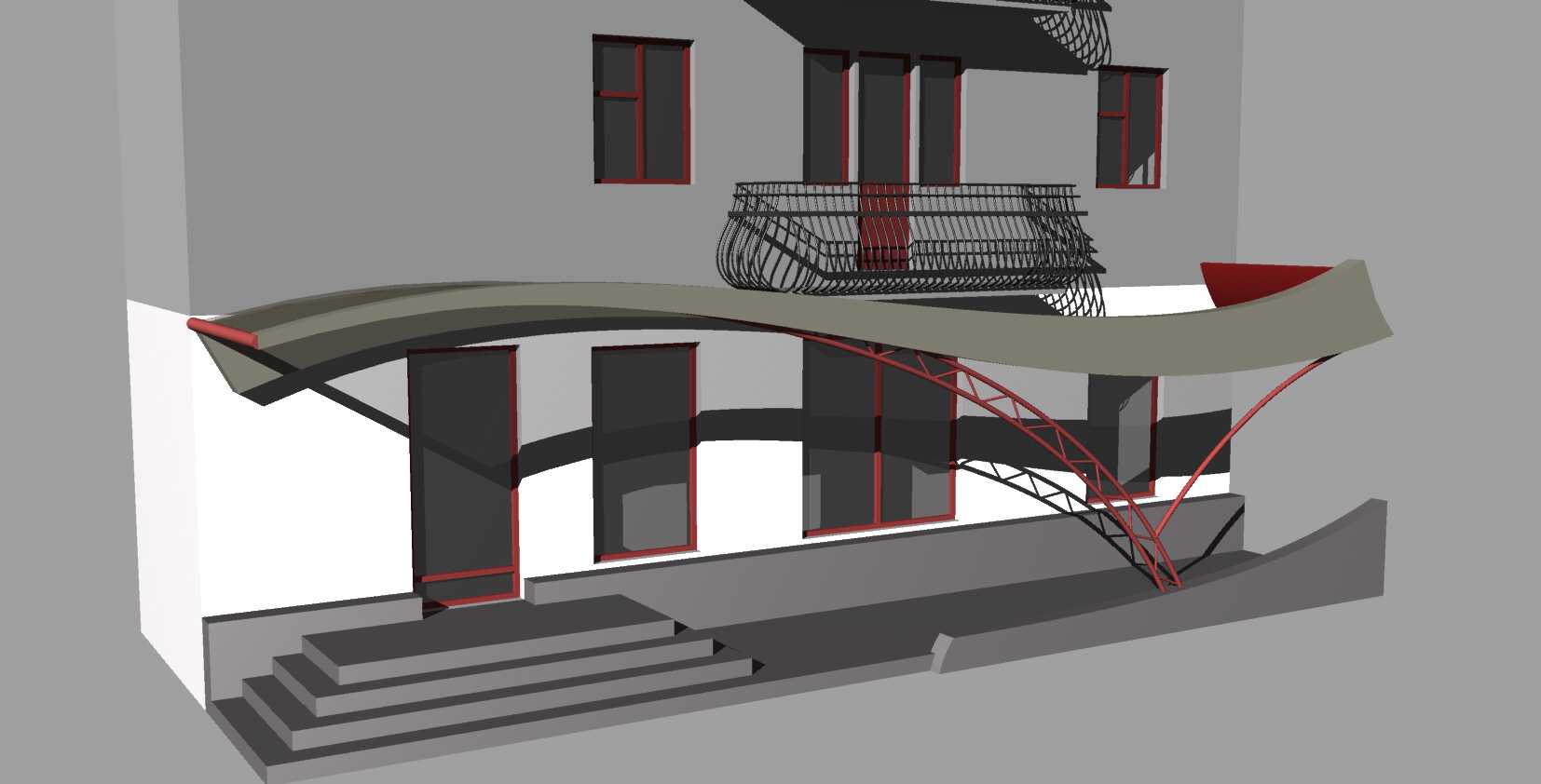

这类外遮阳构件主要应用于低层民用建筑、沿街商业门店的主入口区域，核心作用是遮挡夏季正午时段的直射阳光，避免阳光直接射入室内造成室温快速升高，同时可承接小雨天气的屋面落水，避免入口区域积水打滑，也能弱化高层坠物对入口通行人员的直接冲击，提升入口区域的通行安全性。从结构设计逻辑来看，该构件采用悬挑式安装方案，主体受力骨架为弧形变截面钢结构，主受力拱架沿入口横向均匀排布，拱架上侧铺设连续的弧形挡面板材，板材边缘做收边包角处理，避免长期使用过程中边缘割伤维护人员，也能减少风阻带来的结构振动。骨架与建筑墙体的连接采用后置埋件方案，埋件通过膨胀螺栓与建筑主体的圈梁或构造柱可靠连接，避免直接固定在填充墙位置造成长期受力下的墙体开裂、构件脱落风险。构件的横向覆盖范围完全覆盖入口台阶及门前1.2米的通行缓冲区，悬挑长度从墙面算起最大达到2.8米，可保证夏至日正午时段阳光入射角最高时，入口区域仍能形成完整的阴影区，不会出现阳光斜射穿透遮阳板覆盖范围的问题。弧形的曲面造型一方面可以引导雨水顺着曲面弧度向两侧导流，避免雨水在遮阳板中部汇集滴落至入口正中间，另一方面曲面造型相比平直的遮阳板，风阻系数降低约35%，在沿海多风地区可有效降低强风天气下构件受到的风荷载，减少连接部位的受力疲劳。构件下部设置的斜向支撑肋采用交叉排布方式，既可以提升整体骨架的抗扭刚度，避免大跨度悬挑带来的端部下挠变形，也不会遮挡入口的通行视线，不会给进出人员造成压抑的视觉感受。在细节设计上，遮阳板与墙体连接的位置设置了通长的挡水翻边，翻边高度不小于15厘米，可避免雨水顺着墙面与构件的接缝渗入墙体内部，造成墙面返潮、饰面脱落的问题；构件所有外露的金属部件均做了防腐喷涂处理，颜色与建筑外立面的窗框色调保持统一，不会破坏建筑整体的外立面视觉效果。安装过程中需要提前核对建筑入口的门窗开启范围，保证遮阳板的最低安装高度不低于2.8米，避免影响入口门的向外开启，也不会对身高较高的通行人员造成磕碰；构件安装完成后需要在连接位置做密封胶封堵，所有焊缝位置做打磨除锈后补涂防腐涂层，保证户外长期使用的结构可靠性。
