暖通系统用步进式栅极导流构件

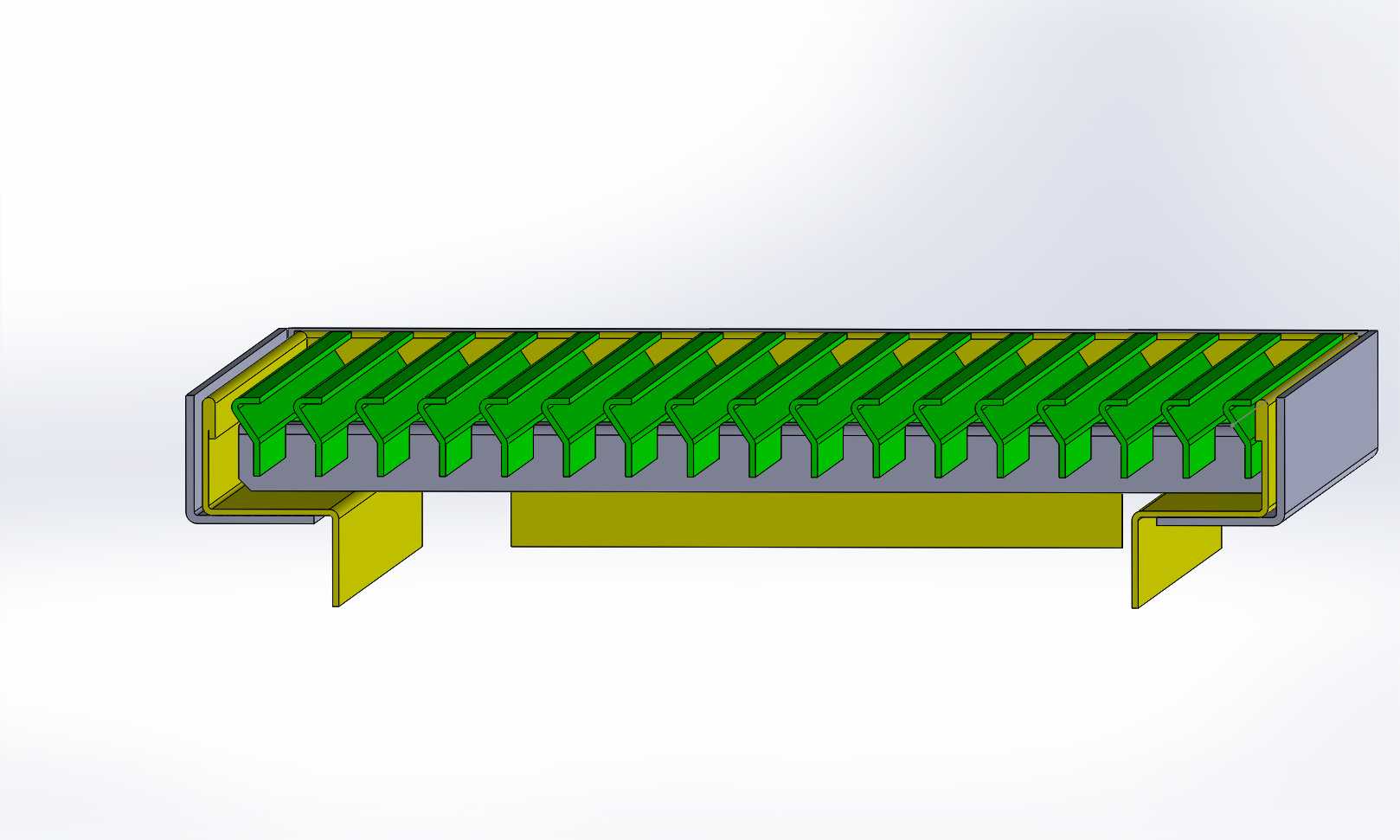

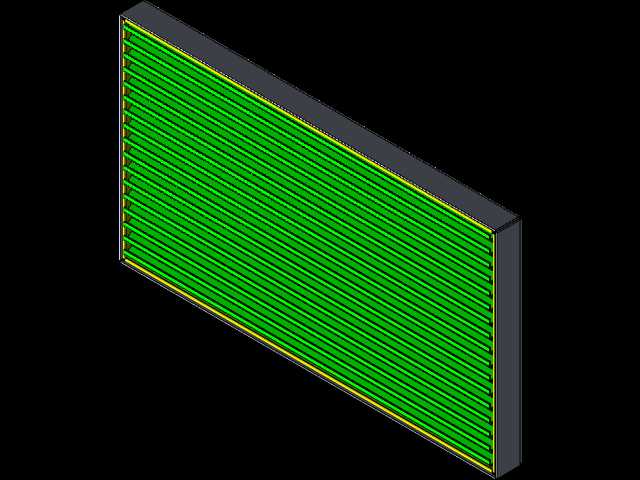

这款步进栅极构件主要应用于商用中央空调风道末端、组合式空气处理机组的出风口段，也可适配大型工业厂房的通风换气系统、洁净车间的均匀送风工位，核心作用是对送出气流做步进式导向分流，避免直吹带来的局部风速过高、温度场分布不均问题，在暖通系统的气流组织优化环节属于直接决定送风舒适度的关键功能件。从结构设计逻辑来看，构件采用等间距排布的倾斜导流翅片作为核心功能单元，每片翅片的折弯角度经过流场仿真校准，相邻翅片间的过流间隙保持一致，能让通过的气流沿翅片倾斜方向逐步扩散，相比普通平直栅格，送风覆盖范围可提升三成以上，同时能有效降低气流通过时产生的涡流噪音。整体采用框架嵌装式结构，外围的U型折边框架既作为翅片的安装承载基体，也直接作为与风道对接的安装边界，框架两侧预留的下折安装支耳开有固定孔位，安装时无需额外制作转接支架，可直接通过螺栓与风道法兰边锁紧固定，适配常规矩形风道的安装接口标准。构件的外形尺寸匹配常规商用暖通设备的出风口模数，整体宽度方向的翅片排布密度兼顾过流面积与导流效果，不会因为翅片过密导致风阻过大增加风机负载，也不会因为间隙过大失去导流匀流的作用。设计时充分考虑了钣金加工的工艺可行性，所有翅片采用统一模具冲压成型，折弯角度一致性好，装配时翅片与框架的连接采用定位卡槽预固定后再做压合连接，避免长期受气流冲击出现翅片移位、角度偏移的问题，框架的折边处做了圆弧过渡处理，既消除安装时的锐边安全隐患，也能减少气流在框架边角处产生的风阻与异常噪音。在实际运维场景中，这种步进式栅极的结构不易积灰，日常清洁时可直接用高压气枪从出风侧反向吹扫即可完成清理，无需整体拆卸，适配暖通系统长期免维护的使用需求。针对不同送风角度的需求，该结构的翅片角度可根据实际安装场景做小幅调整，适配顶送、侧送等不同的送风安装方式，在高大空间的采暖送风场景中，调整翅片倾斜角度还能实现热风下送的效果，避免热空气堆积在空间上部提升采暖效率。
