OctanormM1204圆形铝挤压型材结构

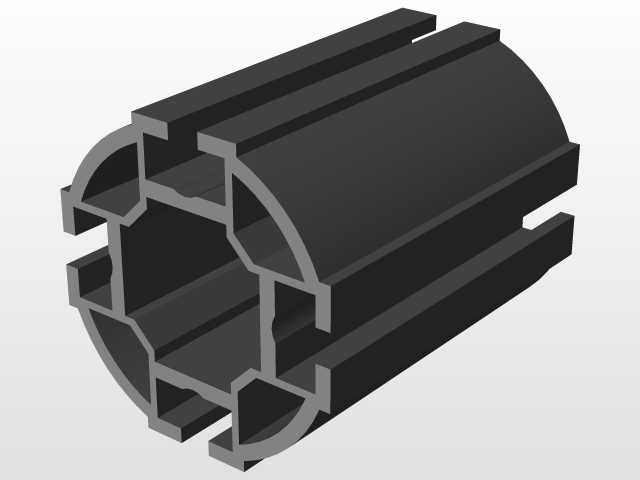

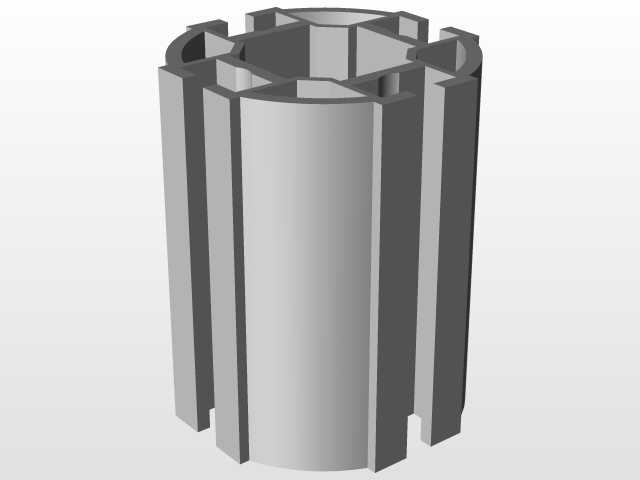

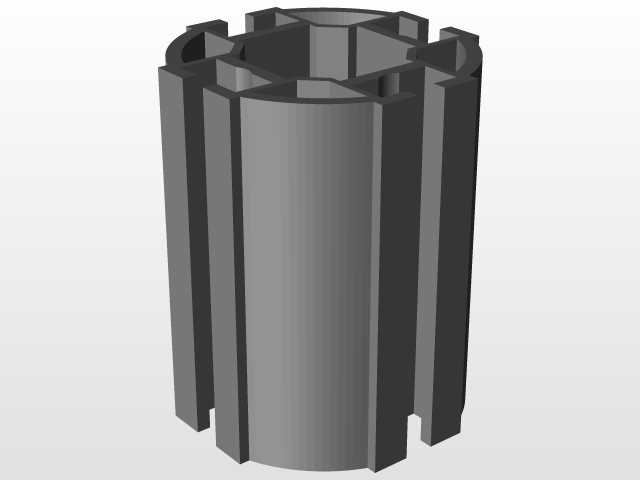

这款圆形挤压铝件常被应用在模块化展装框架、轻型设备防护围栏、小型自动化设备的支撑立柱场景中，作为标准化的框架搭建基材，它能适配快装式的连接配件，无需复杂焊接工序即可完成框架的快速拼接，在临时展具搭建、车间小型工位防护、实验室设备支架这类需要快速拆装调整的场景中，能大幅降低现场施工的工时成本。从截面结构来看，这款型材采用多腔室的中空设计，外轮廓为整圆结构，直径控制在40mm，沿圆周方向均匀分布多道T型卡槽，卡槽的尺寸适配标准的T型螺栓、弹性扣件等连接配件，可实现圆周任意角度的配件安装，不需要额外在型材表面打孔攻丝，调整连接位置时只需松开螺栓滑动配件到目标位置再锁紧即可，适配性远高于普通方形铝型材。型材内部的多腔筋板设计并非均匀分布，而是对应外部卡槽的位置做了加厚处理，筋板厚度经过受力校核，在承受常规的侧向弯曲载荷、轴向压载荷时，变形量能控制在框架使用的允许范围内，同时中空结构也能大幅降低型材自身重量，相比同直径的实心铝棒，重量能降低60%以上，兼顾结构强度与轻量化需求。设计这款型材截面时，首先要考虑挤压工艺的成型可行性，所有的内角位置都做了适配挤压模具的圆角过渡，避免尖锐内角导致的模具应力集中、挤出时型材开裂的问题，壁厚差控制在挤压工艺允许的范围内，防止挤出过程中因金属流速不均导致的型材扭拧、变形。型材的标准供货长度为5000mm，建模时预留了长度延伸的参数化接口，使用者可根据自身框架的高度、跨度需求，直接调整型材长度参数即可生成对应规格的模型，不需要重新绘制截面草图。安装边界方面，这款型材的外圆直径40mm，圆周方向的卡槽开口尺寸统一，搭配的端盖、脚轮、连接角件等配件都有对应的标准尺寸，在做整体框架设计时，相邻两根型材的中心距、连接配件的安装空间都可以按照40mm直径的外轮廓做预留，不需要额外考虑型材外凸的结构干涉。在实际选型使用时，若用于跨度超过1米的水平横梁场景，可在型材中空腔体内穿入钢制加强衬条，提升横梁的抗弯能力，避免长期承重出现下挠变形；若用于垂直立柱场景，可在底部配置适配40mm圆型材的脚座，直接通过膨胀螺栓固定在地面，安装效率远高于焊接式的钢结构立柱。
