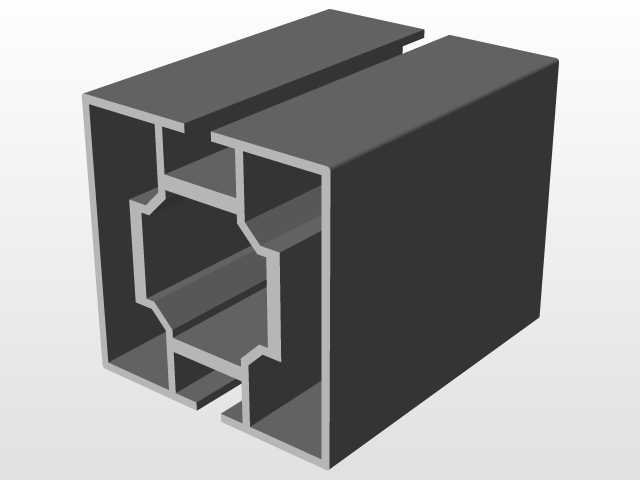

OctanormM1002.01方形铝型材截面结构

这款方形铝型材在展览搭建、工业设备机架、自动化生产线防护围栏领域应用十分广泛，作为模块化搭建体系的基础构件，它的截面结构经过多轮优化，兼顾了连接便利性与结构承载能力。从截面设计来看，40mm的外轮廓尺寸适配行业通用的配套连接件，不需要额外定制转接件就能和同系列的角码、螺栓、端盖等配件直接装配，能大幅缩短现场搭建的周期。型材内部的多腔室结构不是随意设计的，中间的异形空腔是专门为配套的锁紧连接件预留的安装空间，两侧的通长槽道可以直接嵌入弹性密封条、面板压条或者滑动螺母，不需要在型材表面额外打孔攻丝，就能实现面板固定、配件挂载的功能，对于需要频繁调整布局的临时展览展台、可重构生产工位来说，这种设计能减少二次加工的工作量，调整布局时只需要松开连接件就能重新拼装，不会破坏型材本身的结构。

在实际使用场景中，这类型材常被用来做展台的主体支撑柱、设备的外围防护框架、流水线的侧挡安装基座，标准长度下整根型材的直线度能满足长跨度框架的搭建要求，建模时截取的50mm长度段，刚好能完整展示截面的所有结构特征，设计人员在做整体装配时，可以直接基于这个截面沿长度方向拉伸到需要的尺寸，不需要重新绘制截面轮廓，能减少重复建模的工作量。安装边界方面，型材的外轮廓方正，相邻型材拼接时可以做到直角贴合，没有突出的棱边或者多余的结构，外表面的氧化层处理后平整度高，既可以做裸露的工业框架，也可以在表面粘贴装饰面板做展台的外观面。槽道的尺寸经过精确计算，配套的T型螺栓可以顺畅滑入槽内，锁紧后不会出现滑转或者松动的情况，多腔室的结构也提升了型材的抗扭、抗弯性能，在作为垂直支撑柱使用时，能承受常规的展台挂载、设备面板的重量，不会出现明显的形变。

从设计思路上来说，这款型材的截面把连接功能、承载功能、附件安装功能都集成在单一的挤压截面上，不需要后续额外加工其他安装结构，挤压成型后只要做定尺切割、端面处理就能直接投入使用，相比采用方管焊接再打孔的框架结构，装配精度更高，后期维护调整也更方便，对于需要快速搭建、反复拆装的使用场景来说，这种模块化的铝型材构件能大幅降低综合使用成本。
