面板安装DPST功率继电器T92系列结构

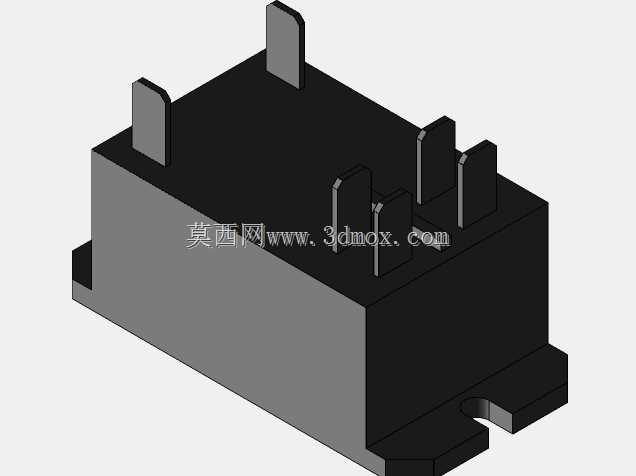

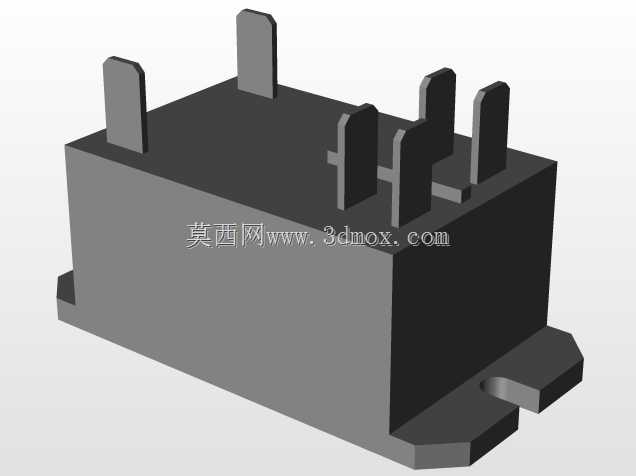

　　该结构件对应面板安装式功率继电器，属于电气控制系统中承担负载通断的基础执行元件，常见于工业控制柜、加热设备、电源分配单元、电机控制回路以及楼宇自动化箱体内部。与小型信号继电器不同，这类T92规格产品面向较高负载切换场景，触点部分需要承载更大电流，因此外壳体积、端子间距和安装固定方式都明显偏向强电应用。三维表达时先从外部安装边界入手，主体为长方体绝缘壳体，底部带有面板安装所需的定位与固定结构，壳体侧面和底面的凸台、缺口需要在装配布局中预留避让空间。若将其放入控制柜或设备面板，不能只按矩形包围盒校核，还应关注底部伸出结构、接线端子高度以及相邻元件之间的电气间隙。顶部直立端子是模型中最需要准确表达的部分，端子数量、

　　排布方向和伸出高度直接影响母排、导线束和接插件路径设计。DPST形式意味着双极单刀单掷控制，两组触点可同步切断或接通两路线路，适合需要同时隔离相线与中性线、或对两路独立负载进行同步控制的场合。建模过程中，端子采用片状实体表现，保留其宽厚比例和相对位置，便于后续检查接线空间；壳体表面以简洁绝缘外壳形态处理，未过度刻画细小字符，但对安装脚、侧边台阶、底部卡槽等影响装配的特征进行了还原。从设备选型角度看，这类继电器通常通过螺钉或面板孔位固定，壳体下方的安装耳承担定位和防转作用，设计面板开孔时要结合实体外形确认孔距、边缘距离以及拆装工具空间。接线区域上方应保留导线弯曲半径，端子附近不宜布置过高元件，以免造成压线困难或维护时无法使用工具。

　　模型也可扩展表现DPDT多端子版本，端子增加后，壳体顶部的极间排布和绝缘隔离距离会成为重点。工程应用中，继电器周围往往还包含线槽、熔断器、接线端子排和温控器件，因此该模型不仅用于单件展示，更适合放入整机电气布局中做干涉检查。通过外形实体，可以提前判断继电器与面板、导轨、线束扎带及外壳盖板之间的关系，避免在样机阶段才发现端子高度超限、安装方向错误或维护空间不足。整体结构以实用装配为核心，几何特征集中在壳体轮廓、安装底座、负载端子和触点极数表达上，能够为电气柜布置、面板开孔、线束走向以及同类继电器逆向建模提供清晰参考。
